| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 开维喜阀门 |
| 型号 | PQ340F-16 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
产品特征如下：
一、密封副（阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；
二、密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；
三、密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。
四、可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。

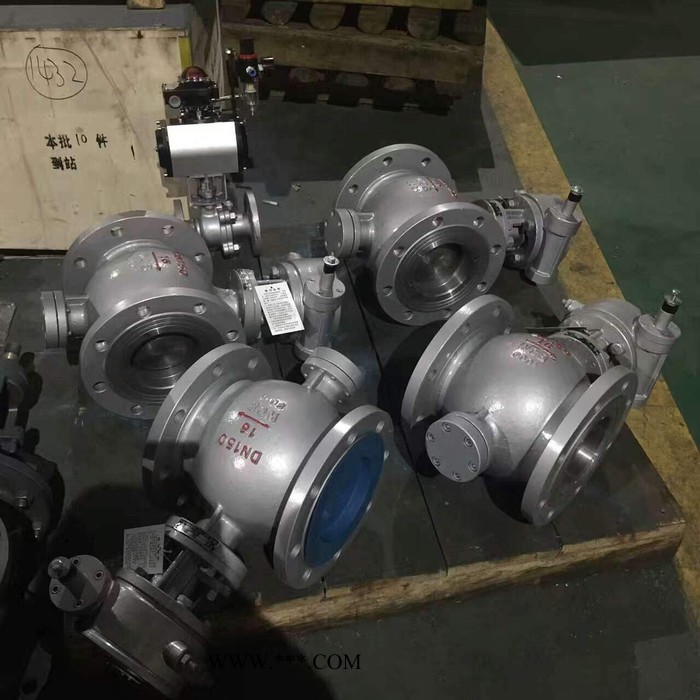

侧装式偏心半球阀
产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤末喷吹专用阀六大系列。传动方式有手动、气动、电动三种，八个压力等级（PN0.25～10.0Mpa）数百个规格(40～1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤末喷吹，氧化铝行业的矿浆、母液和氧化铝粉输送，电力行业的水力（或干）除灰，石化行业，燃气行业等场合。
侧装式偏心半球阀
产品性能规范
| 压力等级 | 公称压力PN（MPa） | ||||||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | ||
| 壳体试验压力 | 0.38 | 0.9 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | |
| 密封试验压力 | 高压液体密封试验 | 0.28 | 0.66 | 1.1 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 |
| 低压气体密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 适用工况 | 适用介质 | 见“各行业适用范围” | |||||||
| 适用温度 | ≤425℃ | ||||||||
| 驱动方式 | 手动（3）、电动（9）、气动（6）等 | ||||||||
| 公称通径 | DN40～1000mm | ||||||||
| 适用规范 | 设计制造 | GB12237-89 | |||||||
| 结构长度 | GB12221-89 | ||||||||
| 法兰尺寸 | GB9113-2000、也可按用户要求的API 6D-94 | ||||||||
| 检验试验 | JB/T9092-99、GB/T13927-92 | ||||||||
