| 标准 | GB |
|---|---|
| 材质 | 球墨铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN500 |
| 公称直径 | DN15-DN500 |
| 规格 | DN15-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 水位控制 |
| 压力环境 | 常压 |
| 主体材料 | 球墨铸铁 |
| 品牌 | 良工阀门 |
| 型号 | 100X |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

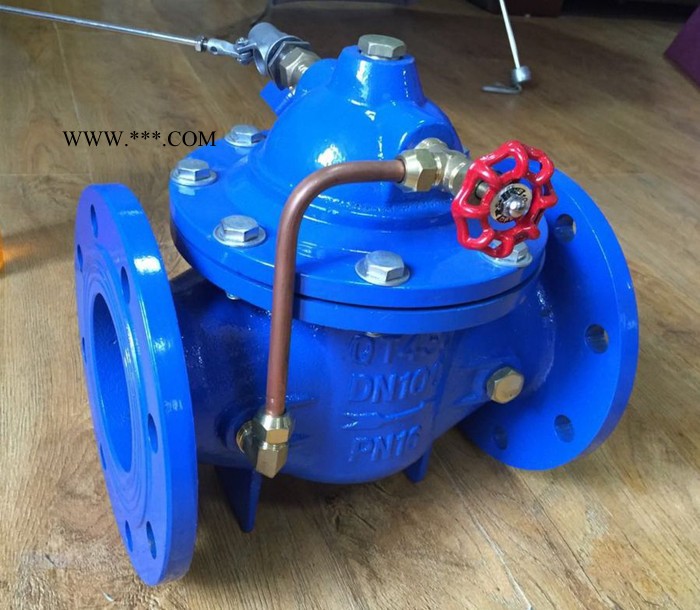

100X遥控浮球阀
100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门.主要安装于水池或高架水塔的进水口处,当水位达 到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀开关控制打开进水 口向水池注水,实现自动补水.液位控制精度准确,不受水压干扰;100X隔膜式遥控浮球阀可随水池的高度及使用 空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。隔膜式阀门性能可靠，强度高，动作灵 活适用于DN450mm口径以下的管道DN500口径以上的建议使用活塞式。
二、100X遥控浮球阀结构特点和用途 100X遥控浮球阀由 主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。本产品直接利用液面控制，不需要其它装置和能源，保养简便，液 面控制准确度高，不受水压影响，密封可靠。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。 压力等级：PN10﹑PN16﹑PN25 隔膜式：DN20～450 活塞式：DN350～800 三、100X遥控浮球阀工作原理 当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
四、100X遥控浮球阀主要技术参数
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 阀座 阀盘 | 铜合金 |
| 密封圈 O型圈 | 橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 针型阀 | 铜合金 |
| 球阀 | 铜合金 |
| 浮球阀 | 铜合金 |
| 微型过滤器 | 不锈钢 |
产品介绍：
遥控浮球阀由主阀及外装导向阀组成。它是利用浮球在水中由于液面的变化连动导向阀，使主阀供水和关闭，从而把水池（箱）以及水塔的水位控制在一定范围之内，防止溢流和水位过低。该阀适用于工矿企业、民用建筑中各种水池（箱）、水塔的自动供水系统。亦用于常压锅炉循环供水系统。主阀快开缓闭，不产生水锤，密封严密，绝无淹水之虞。
性能特点：
◆结构新颖合理、合理运用液压原理控制论
◆工作平稳可靠、流量大
◆阀瓣快开慢闭、无水锤冲击（关闭时间可调）
◆止回密封效果好、使用寿命时间长
◆安装维修方便
安装调试：
A、安装要求：1、在安装本阀前，应将管道冲洗干净，可视水质情况一年保养一至二次。2、本阀优先考虑水平安装。3、本阀前应装截止阀或闸阀以便于维修。4、本阀主阀和浮球阀即整体安装亦可遥控安装，水管要求固定，勿受振动。5安装图如下：
B调试：本阀安装于水系统后进行调试，开启截止阀，开启主阀针阀2圈到4圈，球阀全开，使阀体及上水腔充满介质后，关闭球阀，调试其密性能，然后球阀打开，依据浮球液面的升降，调节本阀的工作性能。
维修保养与故障排除：
主阀的拆卸：（1）取下外部配管及控制阀；（2）按对角线对称松开螺母，拧入顶丝，卸下阀盖，取出弹簧；（3）拧下阀杆止退螺母，取下膜片压板及膜片；（4）取出阀瓣，胶垫压板和大"O"型胶圈；（5）逆时针松开阀座，取出石棉垫圈。
可能出现的故障及排除方法：
| 故障现象 | 故障原因 | 排除方法 | ||||
| 水池溢水 |
|
| ||||
| 水位过低 |
|
| ||||
| 有异常声音 |
|
|
