| 标准 | GB |
|---|---|
| 材质 | 塑料 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN300 |
| 公称直径 | DN25-DN300 |
| 规格 | DN25-DN300 |
| 连接形式 | 由令 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 塑料 |
| 品牌 | 沪工阀门 |
| 型号 | Q911F-16S |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

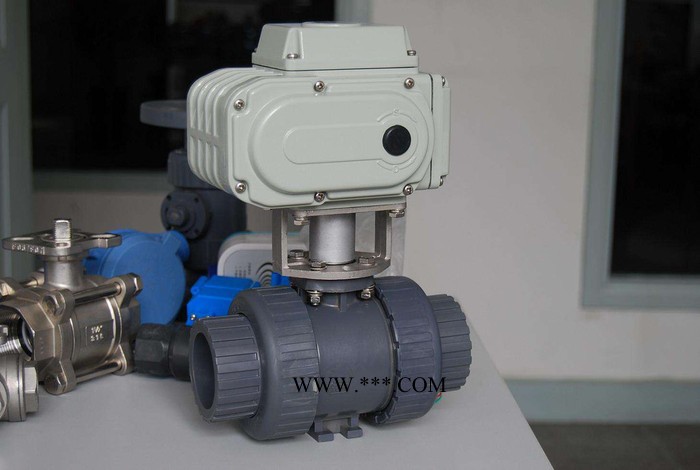

电动UPVC球阀，重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。外型结构紧凑美观、本体重量轻容易安装、耐腐蚀性强，应用范围广、材质卫生无毒、耐磨损、容易拆卸，维护简单易行
■外型结构紧凑美观
■本体重量轻、易安装
■耐腐蚀性强、应用范围广
■材质卫生、无毒
◇电动UPVC球阀选项参数
电动执行器选配：PLVE系列、PLVQ系列
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资
◇电动UPVC球阀参数
| 驱动 | 压缩空气5～7bar(可带手轮) |
| 公称通经 | 15～32mm |
| 公称压力 | 1.0～1.6MPa |
| 适用温度 | 0～+60℃ |
| 连接方式 | 由令 |
| 阀结构 | 一体式 |
| 阀体材质 | UPVC、CPVC、PP |
| 阀球材质 | UPVC、CPVC、PP |
| 密封材质 | PTFE |
| 适用介质 | PVC兼容的食品工业化学溶剂 |
◇电动UPVC球阀标准
设计依据:ANSI JIS DIN GB
工作压力:0.6-1.0MPa
温度范围:32°F to 140°F(0℃ to 60℃)
◇电动UPVC球阀零部件材料
| 序号 No | 零件名称 Accessory name | 材 质 Material | ||
| C | P | R | ||
| 1 | 阀盖 Cover | WCB | ZG1Cr18Ni9Ti | ZG1Cr182Ti |
| 2 | 垫片 Gasket | PTFE | PTFE | PTFE |
| 3 | 阀座 seat | PTFE | PTFE | PTFE |
| 4 | 球体 ball | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ti |
| 5 | 阀座 seat | PTFE | PTFE | PTFE |
| 6 | 阀体 boby | WCB | ZG1Cr18Ni9Ti | ZG1Cr182Ti |
| 7 | 螺栓 stud | 35 | Cr18Ni9Ti | 1Cr18Ti |
| 8 | 阀杆 stem | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ti |
| 9 | 垫片 gasket | PTFE | PTFE | PTFE |
| 10 | 填料 panking | PTFE | PTFE | PTFE |
| 11 | 衬套 bushing | PTFE | PTFE | PTFE |
| 12 | 弹簧 spring gasket | WCB | ZG1Cr18Ni9Ti | ZG1Cr182Ti |
| 13 | 垫片 gasket | 35 | Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺母 nut | 35 | Cr18Ni9Ti | 1Cr18Ni9Ti |
| 15 | 连接支架 connecting set | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 stud | 35 | Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 连接套 connecting set | 35 | Cr18Ni9Ti | 1Cr18Ni9Ti |
| 18 | 位置指示器 location lndicator | 塑料 rub | ||
