| 标准 | GB |
| 材质 | 铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 涡轮手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 蝶式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 品牌 | 开维喜阀门 |

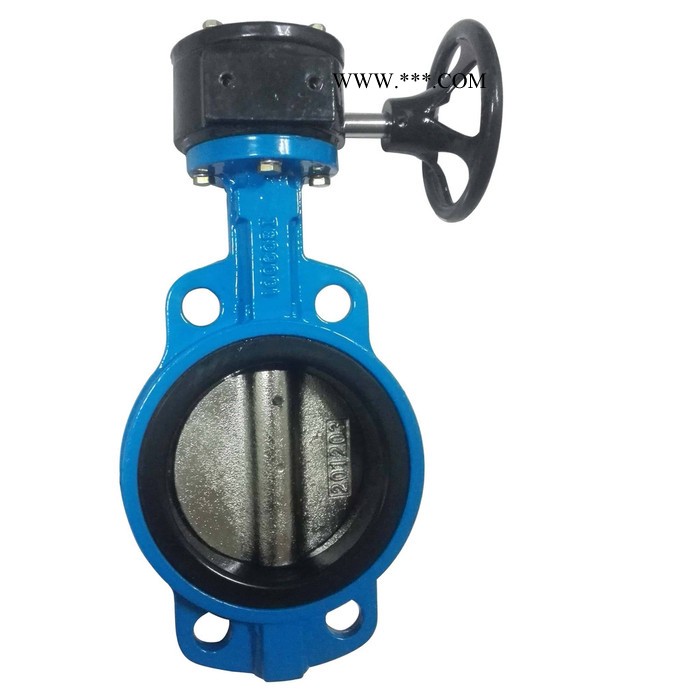

| 型号 | D371X |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
【产品用途】 D71X、D371X、D671X、D971X 型 PN10、PN16 A型对夹式蝶阀适用于医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，适用温度≤80℃。 【产品特点】 1、结构简单紧凑、小型轻便，容易拆装及维修，并可在任意位置安装 2、90 度回转，启闭迅速 3、流量特性趋于直线，调节性能好 4、选择不同零部件材质，可适用于多种介质 【性能参数】
| 型号 | D71X-6 | D71X-10 | D71X-16Q |
| 工作压力（MPa） | 0.6 | 1.0 | 1.6 |
| 适用温度（℃） | -20～80 |
| 适用介质 | 水、油品、海水、蒸汽及各类有机溶剂 |
| 材料 | 阀体 | 灰铸铁 | 球墨铸铁 |
| 阀板 | 灰铸铁 | 灰铸铁 |
| 阀杆 | 不锈钢 | 不锈钢 |
| 密封面 | NBR、EPDM | 氟橡胶 |
| 填料 | V形组合密封圈、柔性石墨 |
主要外形和连接尺寸
| 公称通径 | L | 0.6MPa | 1.0MPa | 1.6MPa | H | H1 |
| D1 | Z-d | D1 | Z-d | D1 | Z-d |
| D71X-6 D71X-10 D71X-16 D71X-16C D371X-6 D371X-10 D371X-16 D31X-16C D671X-6 D671X-10 D671X-16 D671X-16C D971X-6 D971X-10 D971X-16 D971X-16C |
| 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 |
| 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 |
| 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 |
| 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 |
| 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 |
| 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 |
| 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 |
| 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 |
| 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 |
| 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 |
| 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 |
| 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 |
| 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 |
| 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 |
| 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 |
| 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 |
| 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 |
| 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 |
| 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 |
| 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 |
| 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 | 1020 |
【结构图片】
