| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN1000 |
| 公称直径 | DN50-DN1000 |
| 规格 | DN50-DN1000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 空气 |
| 外形 | 大型 |
| 形态 | 蝶式 |
| 用途 | 通风 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 开维喜阀门 |
| 型号 | D941W-6C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
概述：

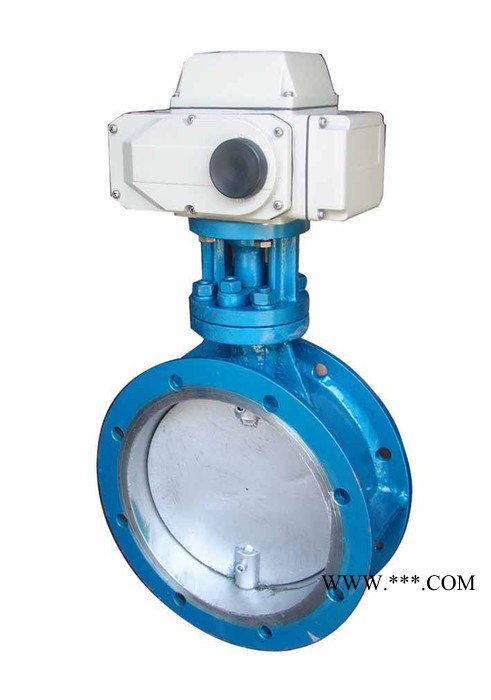

D941W-1C电动通风蝶阀是一种非密闭型蝶阀，采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，具有结构紧凑、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。广泛适用于建材、冶金、矿山、电力等生产过程中温度≤800℃，公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上，用以连通、启闭或调节介质。
产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
主要技术参数
| 公称通径 | DN(mm) | 50～2000 | ||
| 公称压力 | PN(Mpa) | 0.05 | 0.25 | 0.6 |
| 试验压力PS（Mpa） | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1.5%泄漏量 | |||
| 适用介质 | 含尘气体、烟道气 | |||
| 适用温度 | -40～800℃ | |||
主要零件材料数
| 名 称 | 材 料 |
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钡钢 |
| 阀板 | 铸钢、不锈钢、铬镍钼钛钢、铁钢、铬钼钡钢 |
| 阀杆 | 碳钢、不锈钢、2Cr13、铬镍钼钛钢 |
| 阀座 | 与阀体相同 |
| 镶插板 | 氟塑料、柔性石墨 |
外型尺寸
| 通径（DN） | L | D | D1 | Z-d | H | Ho | A | B | Do |
| 50 | 108 | 140 | 110 | 4-14 | 70 | 418 | 125 | 125 | 80 |
| 65 | 112 | 160 | 130 | 4-14 | 80 | 438 | 125 | 125 | 80 |
| 80 | 124 | 190 | 150 | 4-18 | 95 | 466 | 125 | 125 | 80 |
| 100 | 127 | 210 | 170 | 4-18 | 105 | 486 | 125 | 125 | 80 |
| 125 | 140 | 240 | 200 | 8-18 | 120 | 516 | 125 | 125 | 80 |
| 150 | 140 | 265 | 225 | 8-18 | 132.5 | 541 | 125 | 125 | 80 |
| 200 | 152 | 320 | 280 | 8-18 | 160 | 779 | 325 | 245 | 150 |
| 250 | 165 | 375 | 335 | 12-18 | 187.5 | 836 | 325 | 245 | 150 |
| 300 | 178 | 440 | 395 | 12-22 | 220 | 901 | 325 | 245 | 150 |
| 350 | 190 | 490 | 445 | 12-22 | 245 | 954 | 325 | 245 | 150 |
| 400 | 216 | 540 | 495 | 16-22 | 270 | 1003 | 325 | 245 | 150 |
| 450 | 222 | 595 | 550 | 16-22 | 297.5 | 1058 | 325 | 245 | 150 |
| 500 | 229 | 645 | 600 | 20-22 | 322.5 | 1111 | 325 | 245 | 150 |
| 600 | 267 | 755 | 705 | 20-26 | 377.5 | 1233 | 325 | 245 | 150 |
| 700 | 292 | 860 | 810 | 24-26 | 430 | 1338 | 325 | 245 | 150 |
| 800 | 318 | 975 | 920 | 24-30 | 487.5 | 1452 | 325 | 245 | 150 |
| 900 | 330 | 1075 | 1020 | 24-30 | 537.5 | 1588 | 363 | 313 | 200 |
| 1000 | 410 | 1175 | 1120 | 28-30 | 587.5 | 1689 | 363 | 313 | 200 |
| 1200 | 470 | 1375 | 1320 | 32-30 | 687.5 | 1910 | 363 | 313 | 250 |
| 1400 | 530 | 1575 | 1520 | 36-30 | 2670 | ||||
| 1600 | 600 | 1790 | 1730 | 40-33 | 2810 | ||||
| 1800 | 670 | 1990 | 1930 | 44-30 | 3020 | ||||
| 2000 | 760 | 2190 | 2130 | 48-30 | 3220 |
