| 标准 | GB |
|---|---|
| 材质 | PVC |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN250 |
| 公称直径 | DN25-DN250 |
| 规格 | DN25-DN250 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 外形 | 中型 |
| 形态 | 蝶式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 塑料 |
| 品牌 | 沪工阀门 |
| 型号 | UD671X-10U |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

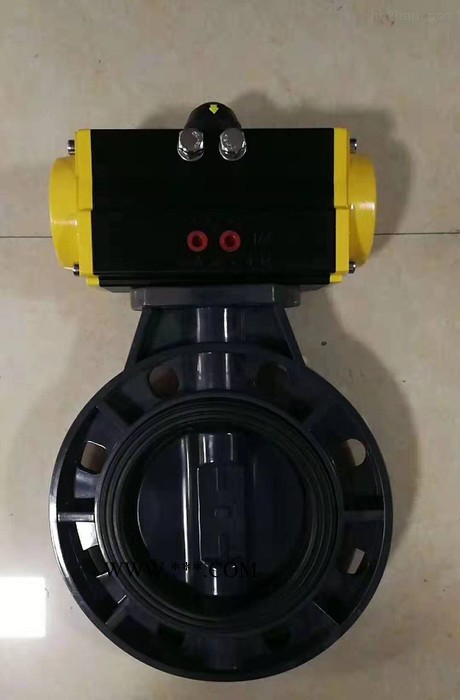

本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围广
材质卫生无毒
耐磨损、容易拆卸，维护简单易行
阀体形式:直通式阀体
公称通径:DN50～300mm
公称压力:PN1.0、1.6MPa
连接形式:法兰式 对夹式
密封材质:FPM、EPDM、NBR
适用温度:0～+60℃
阀体材质:UPVC、CPVC、PP
阀芯材质:UPVC、CPVC、PP、PTFE
适用介质:PVC兼容的食品工业化学溶剂
阀内件
阀板形式:蝶形(垂直板式)
流量特性:线性
主要参数
| 空气驱动 | 压缩空气4-6bar(可带手轮) |
| 公称通径 | 50～300mm |
| 公称压力 | 1.0～1.6Mpa |
| 适用温度 | 0～+60℃ |
| 连接方式 | 对夹 |
| 阀结构 | A型 |
| 阀体材质 | UPVC、CPVC、PP |
| 阀芯材质 | UPVC、CPVC、PP、PTFE |
| 密封材质 | FPM、EPDM、NBR |
| 适用介质 | PVC兼容的食品工业化学溶剂 |
| 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
主要外型尺寸
| 通径(mm) | 英寸″ | 尺寸（mm） | |||||||||
| L | D1 | D2-ANSI | D2-JIS | D2-DIN | D3 | H | N-φm-ANSI | N-φm-JSI | N-φm-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 165 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 185 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 201 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 229 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 257 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 285 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 343 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 411 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 490 | 297 | 12-25 | 12-25 | 12-23 |
