产品说明

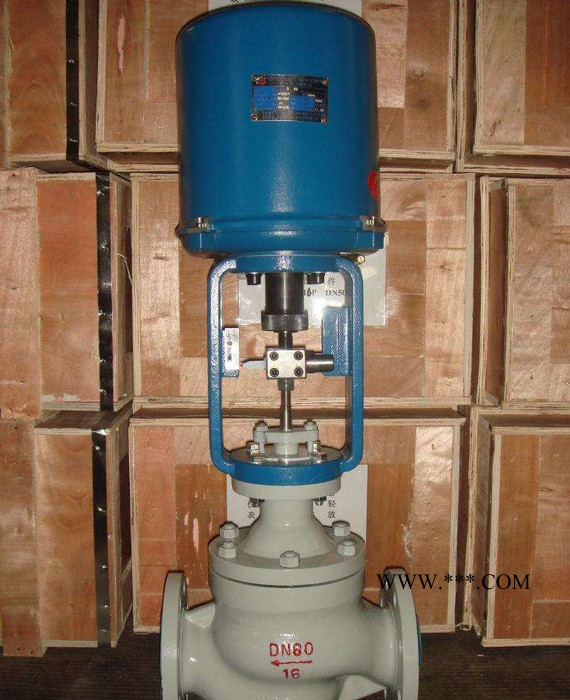

ZAZP、ZAZN 型电动直通单座调节阀：由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流 220V 电源为动力，接受统一的标准电信号 0~10mA DC 或 4~20mA DC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

产品性能参数

ZAZP、ZAZN 型电动直通单座调节阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	输入信号/mA DC		输入电阻/Ω		电源电压及频率		不灵敏度/μA
								/V	/Hz
ZAZP-16 ZAZN-16	16	1.6	≤200	0~10	4~24	200	250	220	50~60	≤150	≤240
ZAZP-40 ZAZN-40	40	4.0	C、P：≤250； C、P：≤450（带散热片）
ZAZP-63P ZAZN-63P	63	6.3

产品零部件材料

ZAZP、ZAZN 型电动直通单座调节阀电动执行器参数

型号		输入信号/mA DC	出轴推力/N	行程/mm	全行程时间/mm
Ⅱ型	DKZ-310	0~10	4000	16	12.5
				25	30
	DKZ-410		6400	40	32
				60	48
	DKZ-510		16000	60	37
				100	62
Ⅲ型	DKZ-3200	4~20	2500	16	10
	DKZ-3300			25	15.6
	DKZ-4400		6400	40	25
	DKZ-4500			60	37.5

产品零部件材料

ZAZP、ZAZN 型电动直通单座调节阀零部件材料

型号	阀体、阀盖	阀芯、阀杆、阀座	垫片	填料
ZAZP-16 ZAZN-16	HT200	。1Cr18Ni9	石棉橡胶板	聚四氟乙烯
ZAZP-40 ZAZN-40	ZG25	。1Cr18Ni9	石棉橡胶板	聚四氟乙烯
ZAZP-63P ZAZN-63P	1Cr18Ni9	。1Cr18Ni9	石棉橡胶板	聚四氟乙烯

产品外形及结构尺寸

ZAZP、ZAZN 型 PN16 电动直通单座调节阀主要外形及结构尺寸（mm）

DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

ZAZP、ZAZN 型 PN40 电动直通单座调节阀主要外形及结构尺寸（mm）

DN	D	D1	D2	f	D6	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	58	4	16	4×Φ14	117	670	752
32	210	135	100	75	66	4	18	4×Φ18	120	673	754
40	230	145	110	85	76	4	18	4×Φ18	139	693	776
50	255	160	125	100	88	4	20	4×Φ18	144	698	804
65	285	180	145	120	110	4	22	8×Φ18	188	799	954
80	310	195	160	135	121	4	22	8×Φ18	208	809	964
100	355	230	190	160	150	4.5	24	8×Φ23	220	821	976
125	425	270	220	188	176	4.5	28	8×Φ25	268	907	1090
150	460	300	250	218	204	4.5	30	8×Φ25	278	917	1100
200	560	375	320	282	260	4.5	38	12×Φ30	320	959	1142
250	655	445	385	345	313	4.5	42	12×Φ34	441	1161	1309
300	735	510	450	408	364	4.5	46	16×Φ34	465	1175	1355

ZAZP、ZAZN 型 PN63 电动直通单座调节阀主要外形及结构尺寸（mm）

DN	D	D1	D2	f	D6	f1	b	z×Φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	4×Φ18	117	670	752
32	220	150	110	82	2	66	4	4×Φ23	120	673	754
40	240	165	125	95	3	76	4	4×Φ23	139	693	776
50	265	175	135	105	3	88	4	4×Φ23	144	698	804
65	295	200	160	130	3	110	4	8×Φ23	188	799	954
80	325	210	170	140	3	121	4	8×Φ23	208	809	964
100	370	250	200	168	3	150	4.5	8×Φ25	220	821	976
125	440	295	240	202	3	176	4.5	8×Φ30	268	907	1090
150	475	340	280	240	3	204	4.5	8×Φ34	278	917	1100
200	570	405	345	300	3	260	4.5	12×Φ34	320	959	1142
250	670	470	400	325	3	313	4.5	12×Φ41	441	1161	1309
300	750	530	460	412	4	364	4.5	16×Φ41	465	1175	1355
