| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN300 |
| 公称直径 | DN20-DN300 |
| 规格 | DN20-DN300 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 油品 蒸汽 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 沪工阀门 |
| 型号 | ZDLN-16C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
产品概述

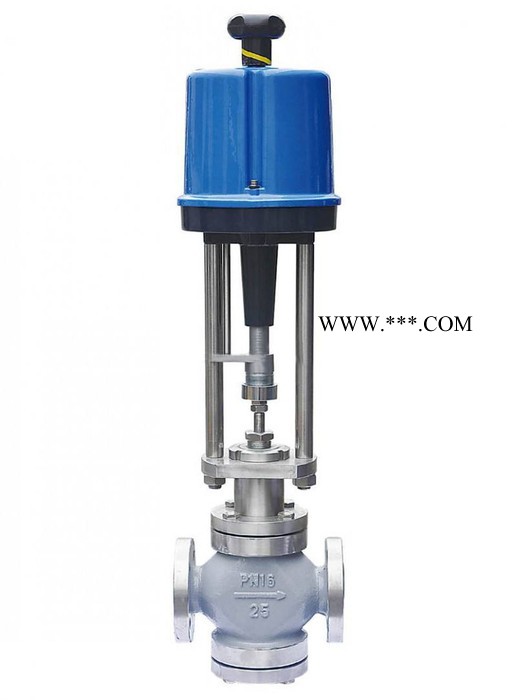

ZDLP,ZDLN型电子式电动单座,双座调节阀,是由直行程电子式电动执行机构和直通双导向式单座,双座阀组成.具有结构紧凑,动作灵敏,压降损失小,阀容量大,流量特性良好,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值. 结构特点: 1．ZDLP,ZDLN型电子式电动单座,双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数良好调节控制. 2．ZDLP型,ZDLN型单座,双座调节阀按作用模式可分； 正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》 反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》 3．ZDLP型电动调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合. 4．ZDLP型电动单座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合. 5．ZDLN型电动调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合 6．ZDLN型电动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀 7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值:等百分比(对数)性,直线特性 本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制. 有标准常温型,高温散热型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-100~+500℃. 执行机构主要技术参数| 型号 | 输出推力N | 速度mm/s | 最大行程(mm) | 型号 | 输出推力N | 速度mm/s | 最大行程(mm |
| 381LSA-08 381LXA-08 | 800 800 | 4.2 4.2 | 30 | PSL201 | 1000 | 0.4/1.2 | 50 |
| 381LSA-20 381LXA-20 | 2000 2000 | 2.1 2.1 | 30 | PSL202 | 2000 | 0.4/1.2 | 50 |
| 381LSB-30 381LXB-30 | 3000 3000 | 3.5 3.5 | 60 | PSL204 | 4500 | 0.4/1.2 | 50 |
| 381LSB-50 381LXB-50 | 5000 5000 | 1.7 1.7 | 60 | PSL208 | 8000 | 1.0 | 50 |
| 381LSC-65 | 6500 | 2.8 | 100 | PSL210 | 10000 | 1.0 | 50 |
| 381LSC-99 | 10000 | 2.0 | 100 | PSL312 | 12000 | 1.0 | 65 |
| 381LSC-160 | 16000 | 1.0 | 100 | PSL325 | 25000 | 1.0 | 100 |
| (信号线用屏蔽线) 防护等级:相当IP55隔爆标志:ExdⅡBT4带手柄 | (信号线用屏蔽线) 防护等级:IP65带手轮 | ||||||
| 项目 | 指标值 | ||
| 基本误差％ | 381L ±2.5；PSL±1.0 | ||
| 回差％ | 381L ±2.0；PSL±1.0 | ||
| 死区％ | 1.0 | ||
| 始终点偏差％ | 电开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 可调范围 | 50:1 | ||
| 额定行程偏差％ | 2.5 | ||
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允许压差 MPa | 2.0 | 3.0 | 2.0 | 1.8 | 1.05 | 1.16 | 0.67 | 0.47 | 0.39 | 0.26 | 0.16 | 1.1 | 0.5 |
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允许压差 MPa | ≤公称压力 | 4.0 | 3.4 | ||||||||||
| 公称通径mm | DN15-DN300 | |||
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr182Ti(316) |
| 阀芯,阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr182Ti(316)或司钛莱合金堆焊 | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr182Ti | |
| 填料 | V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 | |||
| 垫片 | 增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片 | |||
| 推杆,衬套 | 2Cr13 | |||
| 适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 常温型 | -30～+250 F4:≤200℃ | -40～+250 F4:≤200℃ | -40～+250℃F4:≤200℃ | |
| 高温型 | -30～+450℃ | -40～+500℃ | -40～+500℃ | |
| 低温型 | -40～-60℃,-60～-100℃ | |||
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 额定流量 系数Kv | 单座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 | |||
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||||
| 额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 执行器型号 | 3810L | 381LS-8 | 381LS-20 | 381LS-30 | 381LS-50 | 381LS-65 | 381LS-99 | ||||||||||
| PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 | |||||||||||
| 防爆型 | 381LX-20 | 381LX-30 | 381LX-50 | 381LX-65 | 381LX-99 | ||||||||||||
| 电源电压 | AC220V 50Hz | ||||||||||||||||
| 信号范围 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC | ||||||||||||||||
| 作用模式 | 电开式(K)型,电关式(B)型 | ||||||||||||||||
| 故障状态时 | 全开,全关,自锁保位 | ||||||||||||||||
| 流量特性 | 等百分比,直线,快开性 | ||||||||||||||||
| 允许泄漏量(L/h) | 单座阀:≤10-4×阀的额定容量；双座阀:≤10-3×阀的额定容量 | ||||||||||||||||
| 固有可调比R | 50:1 | ||||||||||||||||
| 公称压力PN(MPa) | 1.62.5 4.0 6.4 | ||||||||||||||||
外形尺寸
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
