| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN300 |
| 公称直径 | DN20-DN300 |
| 规格 | DN20-DN300 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 油品 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 沪工阀门 |
| 型号 | ZDLM-16C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
【用 途】
ZDLP、ZDLM型电子式电动单座、套筒调节阀接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
【结构特点】
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
特点：
电动调节阀又称电动控制阀，是由电动执行器与调节阀组合而成，接收来自调节仪表的电信号，直接改变被控介质的流量、压力、温度等工艺参数，实现自动调节，单座调节阀阀体采用等截面Ｓ型流道设计，阀芯采用顶导向结构，具有体积小、重量轻、流通能力大、泄漏量小等优点；套筒、双座调节阀采用压力平衡结构，具有允许压差大、运行平稳，噪音小等优点。
根据工艺设备要求可选用普通型电动执行机构（要求实现比例调节须配伺服放大器、调节器等）、电子型电动执行机构；
根据允许压差情况、介质特点以及工艺管道要求，可选用单座、双座、套筒、角形、隔膜、三通调节阀；
根据工艺要求，流量特性可选直线、等百分比、快开；
根据压力情况，可选用公称压力为PN1.6MPa,PN4.0MPa,PN6.4Mpa的调节阀；
根据介质防腐蚀要求以及压力等级，可选用铸铁、铸钢、铸不锈钢、铸合金钢、煅钢等材质的调节阀；
根据介质温度以及特殊要求，可选用标准型、高温（散热）型、低温型、夹套保温型的调节阀；
根据电源及控制设备情况可选信号范围为4-20mA.DC、0-10mA.DC；电源可选：220AVC、380AVC或其他；
根据防爆要求可选普通型、隔爆型、防爆型电动执行器。结构特点

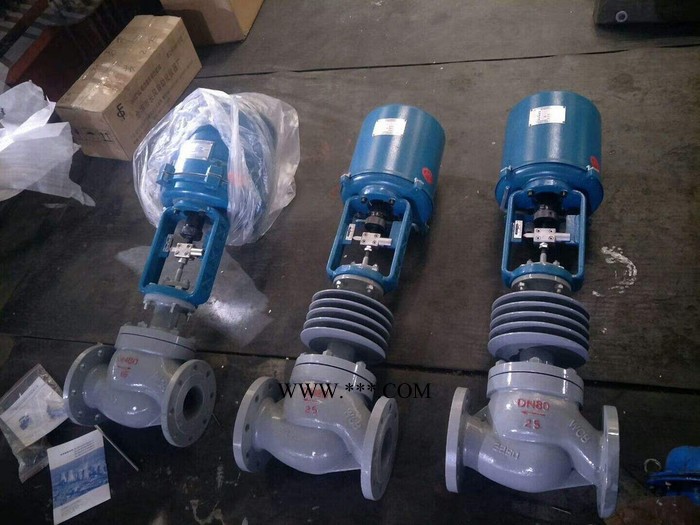

1．ZDLP电子式电动单座调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，全电子式电动执行器，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数良好调节控制。
2．ZDLP电子式电动单座调节阀按作用模式可分；正作用：电闭式-常开型（当电信号增大时阀位向下位移），《B型》反作用：电开式-常闭型（当电信号增大时阀位向上位移），《K型》。
3．电动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，适用于泄漏量要求严格，且阀前阀后压差不大及介质有一定粘度或含有纤维杂质的工况。
4．直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性良好、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值：等百分比（对数）性、直线性、快开特性。
6．根据使用工况要求，阀芯可设计制做成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm**小阀芯DN6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
执行机构
3810L型或PSL型直行程全电子式电动执行机构是单座调节阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以直线性往复运动，改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。是一种高精度、高性能、高可靠性类产品。
