400X-16 流量控制阀DN40-DN300

一、400X流量控制阀产品概述

      400X流量控制阀，是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。

      该阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理，利用相关导阀，有效的地减少能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。

二、400X流量控制阀结构特点和用途

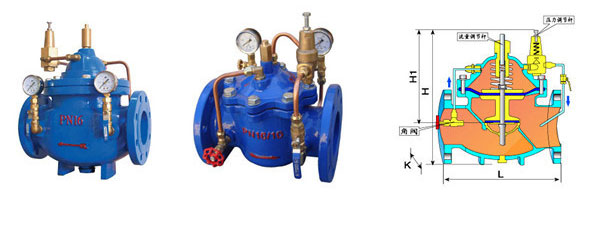

      400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
     本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
     本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

三、400X流量控制阀工作原理

       当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
