给水设备在结构以及控制方式上多种多样，给水设备在结构上较多采用“水泵组+变频电控柜”的形式。用水定时定量设备供应不同，生活用水量变化曲线较大，而且具有明显的时间特性，因此，生活给水设备应具有“多用水、多耗电；少用水、少耗电”的节能特点。气压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。由于水的压缩比远远小于气体，当管网有小流量的泄漏可造成压力大幅度的下降，可使水泵频繁启动。如工频泵直接向用户供水，就必需配备气压罐，缓解水泵频繁启动。

气压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。由于水的压缩比远远小于气体，当管网有小流量的泄漏可造成压力大幅度的下降，可使水泵频繁启动。如工频泵直接向用户供水，就必需配备气压罐，缓解水泵频繁启动。

气压罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成，当其连接到水系统上时，主要起一个蓄能器的作用，当系统水压力大于膨胀罐碳钢罐体与气囊之间的氮气压力时，系统水会在系统压力的作用下挤入膨胀罐气囊内，这样一是会压缩罐体与气囊之间的氮气，使其体积减小，压力增大；二是会增加系统整个水的容纳空间，使系统压力减小，直到系统水的压力和罐体与气囊之间的氮气压力达到新的平衡才停止进水。当系统水压力小于膨胀罐内气体压力时，气囊内的水会在罐体与气囊之间的氮气的压力作用下挤出，补回到系统，系统水容积减小压力上升，罐体与气囊之间的氮气体积增大压力下降，直到两者达到新的平衡，水停止从气囊挤压回系统，压力罐起到调节系统压力波动的作用。结构图如下：罐体于气囊之间是出厂时预充的氮气，罐体外面为烤漆层，进出水口直接用三通或金属软管连接到系统，排气阀接口可及时排出系统和气囊内的水溢出的空气，也可用闸阀直接关死，以免水从顶部溢出，防尘帽下面是充/放气口。

气压罐的工作原理：

当外界有压力的水进入气压罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到气压罐内气体压力与水的压力达到一致时停止进水。当水流失后压力降低时气压罐内气体压力大于水的压力，此时氮气体积膨胀将气囊内的水挤出气压罐补到系统中，直到氮气气体压力与水的压力再次达到一致时停止排水。
气压罐的构成：

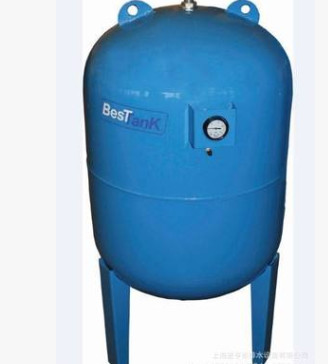

气压罐是由罐体、气囊内胆、进/出水口及补气口四部份组成。罐体一般为碳钢材质，外面是防锈烤漆层；也可选不锈钢材质罐体，外表是不锈钢本色，气囊材质为一般EPDM或丁基橡胶可选，气囊与罐体之间的预充氮气一般出厂时已充好，客户在使用时可根据实际工况选择充气还是放气，一般预充气体压力为系统最大压力的一半为宜。当然也可以在采购bestank膨胀罐时定好预充压力，以减少工序。

气压罐的分类

气压罐根据容积分一般可以分为：2L，5L，8L，12L，19L，24L，36L，50L，60L，80L，100L，150L，200L，300L,500L,750L,1000L,1500L,2000L

气压罐根据外壳材质分一般分为碳钢膨胀罐和不锈钢膨胀罐。

气压罐的安装方式：
1，在热力系统中如空调、锅炉、热泵等一般安装在系统的回水端。
2，在供水系统一般装在水泵的出口附近。
气压罐的注意事项

1. 气压罐出厂时已预充膨胀，用户可根据实际需要进行充/放气实现膨胀调节；
2.测试气压罐气囊时建议直接用水测试，避免使用锐利的器件碰触气囊；
3. 气压罐的工作介质一般为水、水和防冻液的混合物（混合液浓度不得高于50%），其他介质需打电话咨询；
4. 气压罐预充压力每六个月检验一次，发现预充压力下降应及时充气；
5. 气压罐罐体注明工作温度和最大工作膨胀，应遵照使用。
产品特性

1、罐体为密闭装置，气水不接触，可保持水质不受外界污染;

2、占地面积少、安装快、投资省、操作维修方便；

3、可取代生活消防及采暖、空调用的高位水箱（水塔），有利于建筑美观和结构抗震，降低建筑的造价；

4、能自动消除管网中的水锤及噪音；

5、自动给水装置的水泵采用电接点压力表自动控制，无需专人管理；

6、在热水采暖及空调系统中起膨胀水箱和自动补水作用；



为避免水泵频繁启动，气压罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：V = K×Amax×Pmax×Pmin/((Pmax- Pmin) ×Ppre)

K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：

Amax = 水泵的最大流量（L/min）

Pmax = 水泵的最高工作压力（水泵停机时系统的压力）

Pmin = 水泵的最低工作压力（水泵启动时系统的压力）

Ppre = 气压罐的预充压力

V = 气压罐的体积

其中1PS（马力）= 0.735KW

例如：

一恒压供水设备水泵功率为4PS，水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？

气压罐型号里面没有72L的，所以直接选用最接近的型号80L的VAV80即可。



更多型号请电话咨询18321000053（张经理）
