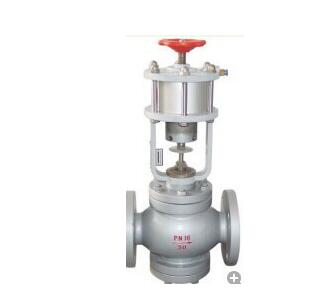

乐汇Y43X减压阀减压 阀 乐汇Y43X减压阀减压阀
详细说明
· Y43x型活塞式减压阀
结构特点和用处
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
主要零件材料
|
零件名称
|
零件材料
|
|
阀体阀盖底盖
|
WCB
|
|
阀座
|
2Cr13
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
缸套
|
2Cr13/25(镀硬铬)
|
|
活塞
|
2Cr13
|
|
O型圈
|
丁腈橡胶
|
|
密封圈
|
丁腈橡胶
|
|
膜片
|
夹织物丁腈橡胶
|
|
调节弹簧
|
60Si2Mn
|
外形尺寸图
|
公称通径DN
|
外形尺寸
|
||
|
L
|
H
|
Hl
|
|
|
15
|
160
|
265
|
100
|
|
20
|
160
|
265
|
100
|
|
25
|
180
|
285
|
110
|
|
32
|
200
|
285
|
110
|
|
40
|
220
|
320
|
120
|
|
50
|
250
|
320
|
120
|
|
65
|
280
|
335
|
140
|
|
80
|
310
|
425
|
165
|
|
100
|
350
|
445
|
185
|
|
125
|
400
|
590
|
225
|
|
150
|
450
|
625
|
260
|
|
200
|
500
|
680
|
280
|
|
250
|
650
|
855
|
335
|
|
300
|
800
|
935
|
385
|
|
350
|
850
|
1015
|
430
|
安装与维修：
1、此阀可水平或垂直安装在管道上，其性能不变，但位置要方便维修。
2、安装时不要随便打开弹簧罩。
3、注意水流方向应与标牌上的箭头一致。
4、高速压力时，应在静压力情况下进行，顺时针旋转调节螺杆阀后压力增加，反之减少。
5、供水管道有污物时阀前应安装过滤器。
如发现减压阀不减静压时，可将阀前截门开关数次来冲洗截流口，如无效果可更换阀瓣上的密封垫或“O” 形圈。
6、减压阀需要维修时，将阀前截止阀关闭，逆时针将调节螺杆松开，打开弹簧罩和丝堵检查膜片，“O”形圈密封垫是否有损坏。清洗更换后即可正常工作。
定货须知：
1、订货时请注明阀前压力P1和阀后压力P2，无要求时出厂时按P1=0.6MPa，P2=0.2MPa，对于Y型过滤器必须注明工作压力和滤网目数。
2、与减压阀和Y型过滤器连接的法兰盘和螺栓、螺母、垫圈可以配套供应。
3、本厂备有“O”形圈，橡胶膜片。
