| 厂家 | 中煤 |
|---|---|
| 是否定制 | 是 |
| 产地 | 山东 |
| 品牌 | 中煤 |
| 型号 | 手摇泵 |

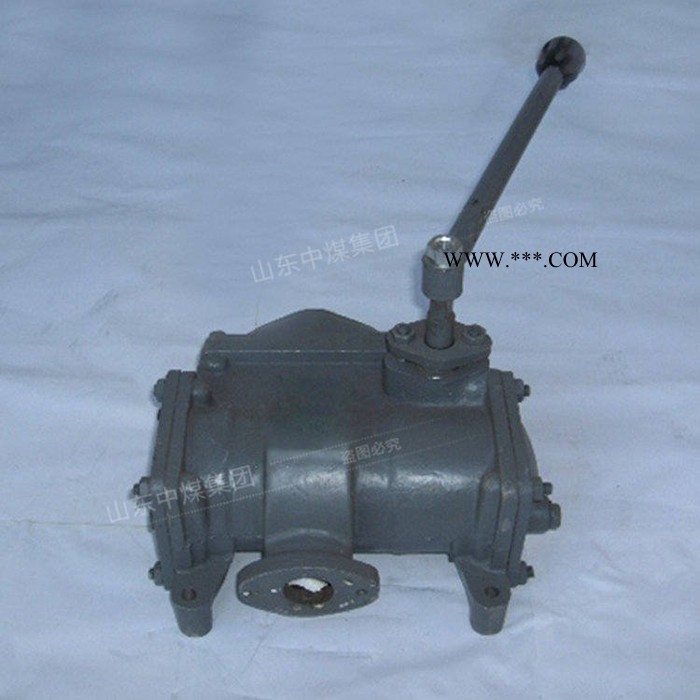

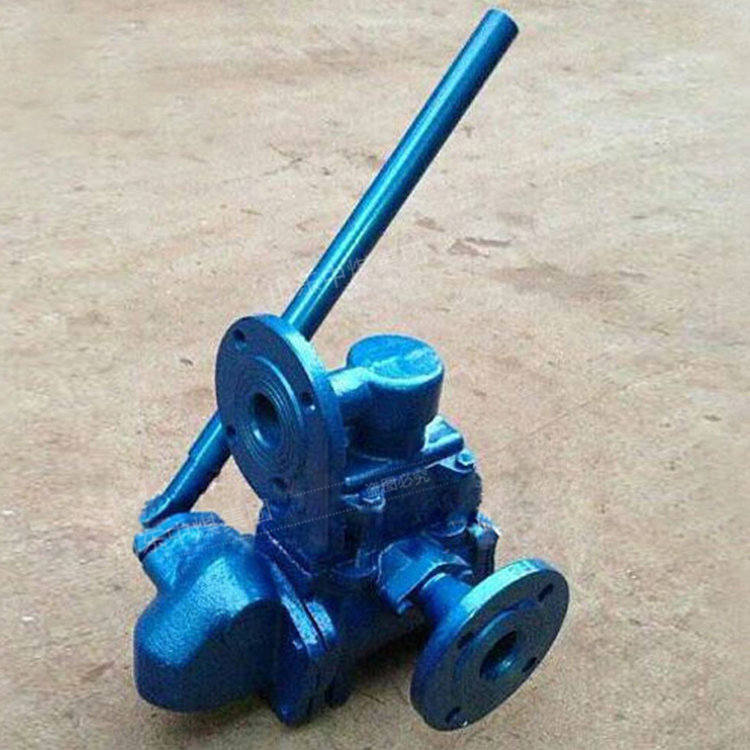

手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体，只需1～2人用手往复摇动摇手柄即可工作，可供工矿、企业、学校、车辆、船舶等单位使用。
手摇泵结构说明
手摇泵的结构原理是当用手往复摇动摇手柄时，通过轴、摇臂、连杆等传动机构，使活塞作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀顶开，液体经吐出管排出。若 活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓紧固，活塞行程由泵盖和泵体限止。为了安装在墙上或其它基础上，泵体有三个螺栓孔。
手摇泵故障排除
1、拆卸手摇泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。
2、使用扳手将连接进口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
3、使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。
4、使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。
5、使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象
