| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 热力 |
| 适用介质 | 蒸汽 |
| 形态 | 圆盘式 |
| 种类 | 圆盘式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型号 | CS49H |

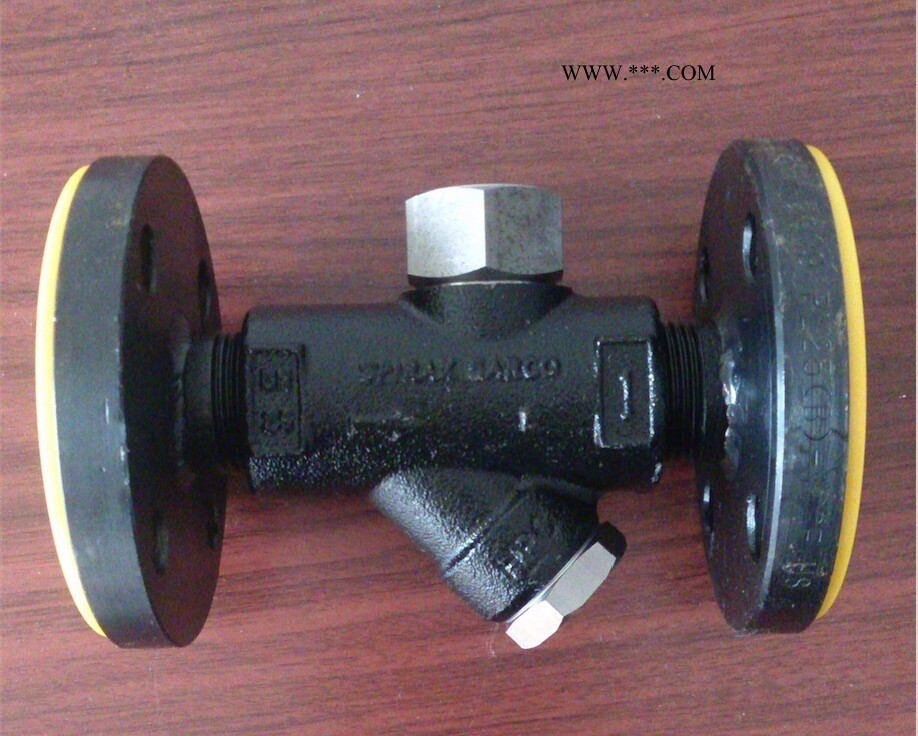

产品名称：热动力疏水阀
产品型号：CS49H/TD42
产品口径：DN15-100
产品压力：0.6-6.4MPa
产品材质：铸钢、不锈钢、合金钢等
热动力式疏水阀是一种非常结实且工作方式简单的疏水阀。这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。热动力式疏水阀无需调整或改变内部件即可在整个工作范围内工作。结构紧凑、简单、重量轻**其尺寸而言排量大。热动力式疏水阀可用于高压和过热蒸汽，抗水锤和震动，不锈钢结构可抗冷凝水腐蚀。热动力式疏水阀不会被冰冻损坏，但当碟片处于垂直方向且直排大气时碟片边缘容易磨损。由于碟片是**的运动部件，维护起来很方便，无需从管道上拆下疏水阀。疏水阀开关时发出清脆的“咔嗒”声，可很容易监试疏水阀的工作状态。热动力式疏水阀不能在低压差下工作，因为在这种情况下，碟片下面的流速较低，不足以产生低压。疏水阀的进口压力不能太低（一般不低于0.25 bar g），且背压不能高于进口压力的80%。热动力式疏水阀在启动阶段如果进口压力增加较慢，可排放大量空气，但是，若压力增加较快，空气流速过快**会像蒸汽那样形成气阻，这样**要和其并联安装一个热静力式排气阀。如今的热动力式疏水阀，有了内置的防气阻碟片，这样碟片上部的空气**能排放掉，不会形成气阻。该疏水阀排放时，有噪声，不能用于某些场合，如医院的病房或手术室。但可以在疏水阀上安装消yin器，能大大降低噪声。应该注意，热动力式疏水阀选型不能过大，否则会动作过频，增加磨损，主管疏水要安装低排量的疏水阀，并要正确安装集水槽。
