| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 立式 |
| 种类 | 浮球式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型号 | CS41H |
CS41H立式自由浮球疏水阀，立式浮球蒸汽疏水阀参数，原理，型号专业在线免费咨询
产品名称：立式自由浮球疏水阀
产品型号：CS41H产品口径：DN15-25
产品压力：1.6-4.0Mpa
产品材质：铸钢、不锈钢、合金钢等
CS41H立式自由浮球疏水阀是目前国内较先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的较高水平。我公司引进国外较先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的较大优点是可垂直安装于蒸汽管道上，使用方便。立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

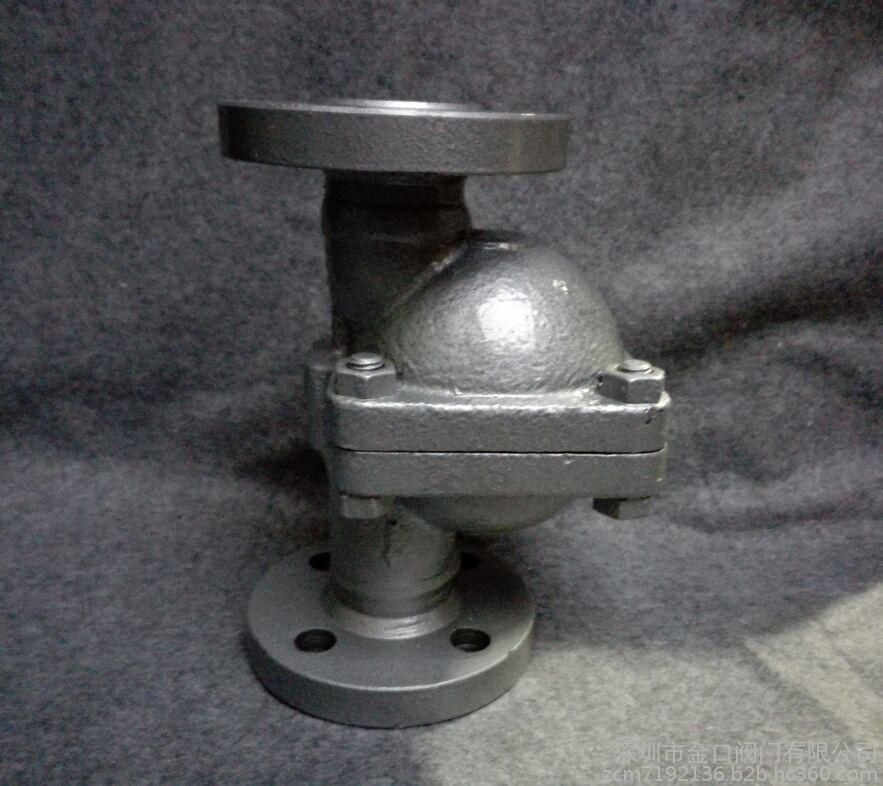

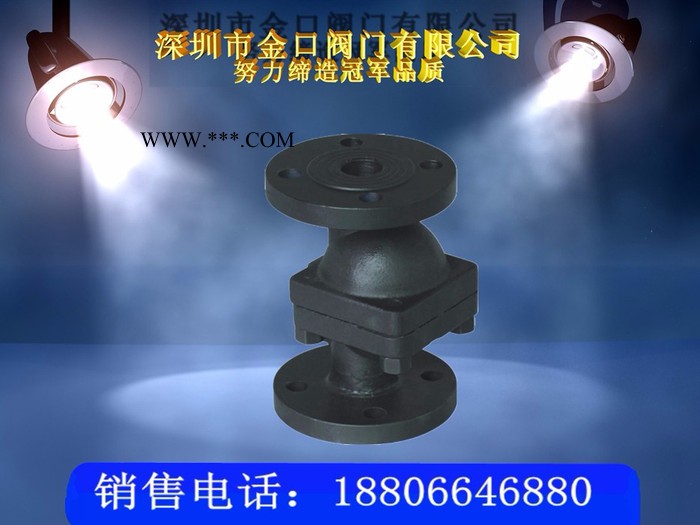

CS41H立式自由浮球疏水阀
自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好**小工作压力0.01Mpa，从0.01Mpa至**高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，**小过冷度为0℃，加热设备里不存水，能使加热设备达到**佳换热效率。背压率大于85%，是生产工艺加热设备**理想的疏水阀之一。
自由浮球式疏水阀适用于任何一种 不希望 积液的工况，尤其适用于造纸、印染行业的滚筒烘干机（带虹吸管结构），广泛安装于化工单位中的各种 中、低压 换热设备，压力范围为 0-4.0 MPa，排液量范围为 0-9 t/h。
2.CS41H立式自由浮球疏水阀：
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，**小过冷度为0℃，加热设备里不存水，能使加热设备达到**佳换热效率。
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。
DN15=220
DN20=240
DN25=251
DN32=415
DN40=430
DN50=450
