| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 热力 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 种类 | 浮球式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型号 | CS15H，CS45H |
该疏水阀广泛用于蒸汽加热设备，蒸汽管网凝结水回收系统，是当今结构较先进的疏水阀之一。

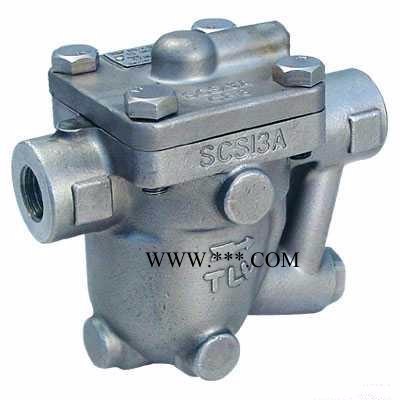

产品名称：自由半浮球式疏水阀
产品型号：CS15H-16C、CS45H—16C，CS45H-16C-(AA)
产品口径：DN15-100
产品压力：1.6-4.0Mpa
产品材质：铸钢、不锈钢、合金钢等
自由半浮球式疏水阀是机械型疏水阀中工作性能较可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。
阀 体、阀 盖: WCB
半 浮 球: 304不锈钢
阀 座：3cr13
过 滤 网：304
较小过冷度：0 ℃ --3 ℃
较高允许背压：80 ﹪
铸钢阀体较高允许温度：425 ℃
连接方式：法兰、螺纹
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。较小工作压力0.01Mpa，从0.01Mpa至较高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，较小过冷度为0℃，加热设备里不存水，能使加热设备达到较佳换热效率。背压率大于85%，是生产工艺加热设备较理想的疏水阀之一。
