设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。较小工作压力0.01Mpa，从0.01Mpa至较高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，较小过冷度为0℃，加热设备里不存水，能使加热设备达到较佳换热效率。背压率大于85%，是生产工艺加热设备较理想的疏水阀之一。

CS45H自由半浮球式疏水阀机器安装
有关疏水阀安装的详细情况，请参阅各自的使用说明书。这里将要介绍的是安装过程中的注意事项。
（1）设置于上升部位的场合
一般情况下，疏水阀都是安装在低于冷凝水排出设备的位置。但是，如果想将疏水阀安装在高于冷凝水排出设备之处，则需在疏水阀的前方安装扬升接头，从而使冷凝水能够顺利地流入疏水阀。扬升接头（lift fitting）：也可称为“吸升接头”。当冷凝水排出部位较低时，可以通过它将冷凝水吸至高处并导向前方。
（2）出口侧回收管
用于回收疏水阀排出之冷凝水的配管管径应具备一定的余量，至少应能够防止蒸汽锤或压力损失带来的影响。此外，将回收管与多个集水管（返管）连接时，应制造一定的流入角度，以便于冷凝水的流动。
（3）出口侧配管被水淹没的场合
将冷凝水排至排水沟的场合下，若将排水管直接伸入水中易引发冷凝水飞溅的危险。如果必须要被水淹没的场合下，为了防止蒸汽停止时排水沟内的水逆流至疏水阀而出现故障，应在排水管中进行开孔、或安装真空调整阀。
（4）冷凝水收集装置的设置
在蒸汽输送管中设置疏水阀时，需要设计冷凝水收集装置。
在通气初期和流速较快的场合下，它能够有效地收集冷凝水，利于疏水阀更好地工作。如果没有设计冷凝水收集装置，容易出现冷凝水未被排出、垃圾·水垢堵塞入口等现象。
（5）不同压力的冷凝水管线的回收
对于压力条件各不相同的冷凝水管线，需对应每个不同的压力设计冷凝水回收管、或安装flash leg后进行回收。一旦低压的回收管内流入了高压的冷凝水，将会由于冷凝水的温度差而导致冷凝水再次蒸发，从而产生噪音·蒸汽锤等不利影响。

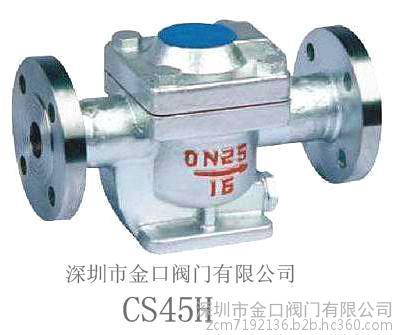

CS45H自由半浮球式疏水阀
1.工作压差：工作压差：即疏水阀进口压力和出口压力（背压）的压力差。若出口端是大气，背压为零；若压力波动时，压力差应取**大值。
2.**大排水量：应取用汽设备产生的凝结水量乘以备用系数。备用系数一般取2～4（滚筒式烘干设备备用系数取6～10）。
疏水阀的维修
1.自由半浮球式疏水阀的动作取决于凝结水量。下列情况均属正常：
凝结水量
排放情况
很少
一点一滴地排放
适中
间断排放
很多
连续排放
2.当疏水阀一点一滴排放时，往往伴有二次蒸汽飘出，这是高温凝结水在大气中再次蒸发而形成的。这属于正常情况，并不是蒸汽的泄漏。
故障情况
故障原因
排除方法
不 排 水
过滤网、发射导管、半浮球排气孔或排水喷嘴堵塞
清洗
不 排 水
工作压差超限，浮球不下沉
改用合适型号
排水不畅
过滤网、发射导管或排水喷嘴堵塞
清洗
排水不畅
疏水阀排量不足
改用合适型号
排水不畅
不满足疏水阀工作压差
改用合适型号
泄 漏
阀盖垫片损坏
旋紧螺栓或更换垫片
泄 漏
半浮球与排水喷嘴不密封
取出半浮球，涂上研磨砂，紧贴喷嘴往复研磨直至吻合良好
喷 汽
喷嘴不密封
研磨喷嘴
喷 汽
工作压差波动过大、过快，破坏了阀体内的水封
关闭疏水阀前面的截止阀1－2分钟，再缓缓打开，即可恢复正常工作
喷 汽
旁通阀失效
更换旁通阀
