| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 倒置桶式 |
| 种类 | 蒸汽压力式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型号 | CS45H |

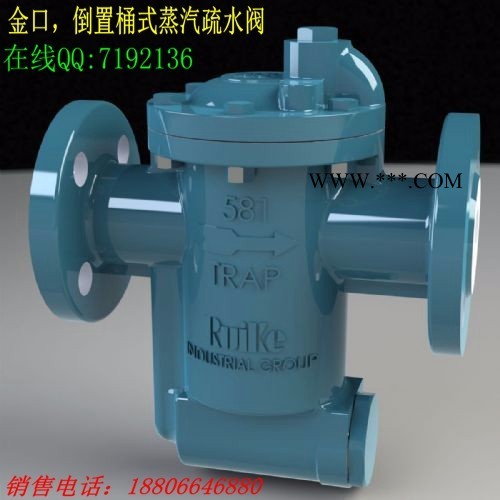

深圳金口CS45H倒置桶式蒸汽疏水阀，厂家制造多种型号 倒置桶式蒸汽疏水阀
产品名称：倒置桶式蒸汽疏水阀
产品型号：CS45H、ER105F、ER110、ER116、ER120产品口径：DN15-50
产品压力：0.6~6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
工作原理
它装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
深圳金口CS45H倒置桶式蒸汽疏水阀，厂家制造多种型号 倒置桶式蒸汽疏水阀
结构特点
内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。浮桶倒置，不会被破坏压扁，不怕水击，寿命长。倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
不受背压的影响，在高的背压下能很好地工作。工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。倒置桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。
