| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 热力 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 种类 | 圆盘式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型号 | CS49H |

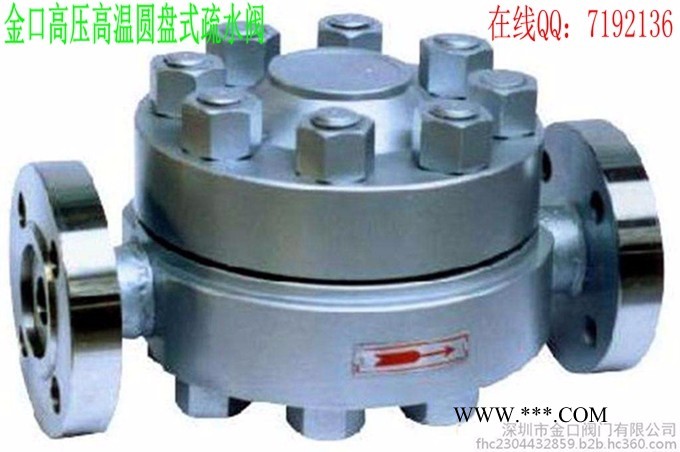

金口CS49H高压圆盘式疏水阀，新型耐用CS49H高温高压圆盘式疏水阀
产品名称：高温高压圆盘式疏水阀
产品型号：CS49H产品口径：DN15-50
产品压力：0.6-16.0mpa
产品材质：铸钢、不锈钢、合金钢等
金口CS49H高压圆盘式疏水阀，新型耐用CS49H高温高压圆盘式疏水阀概述
CS49H圆盘式蒸汽疏水阀，是一种用于蒸汽冷凝液排出的阀门。圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。体积小，重量轻，不受安装位置的限制。全部材质均为不锈钢件，经久耐用，耐腐蚀。在室外不怕冷冻，能耐水击，耐过热。过冷度为8 ℃，漏汽率小于实际排量 3% ，较大背压 50% 。结构简单，安装维修方便。疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
金口CS49H高压圆盘式疏水阀，新型耐用CS49H高温高压圆盘式疏水阀结构形式与工作原理
圆盘式疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到**高工作效率。要想达到**的效果**要对各种类型疏水阀的工作性能、特点进行全面的了解。本类阀门在管道中一般应当水平安装。
疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的**佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是**根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
