| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 双金属 |
| 种类 | 双金属片 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型号 | CS47H |

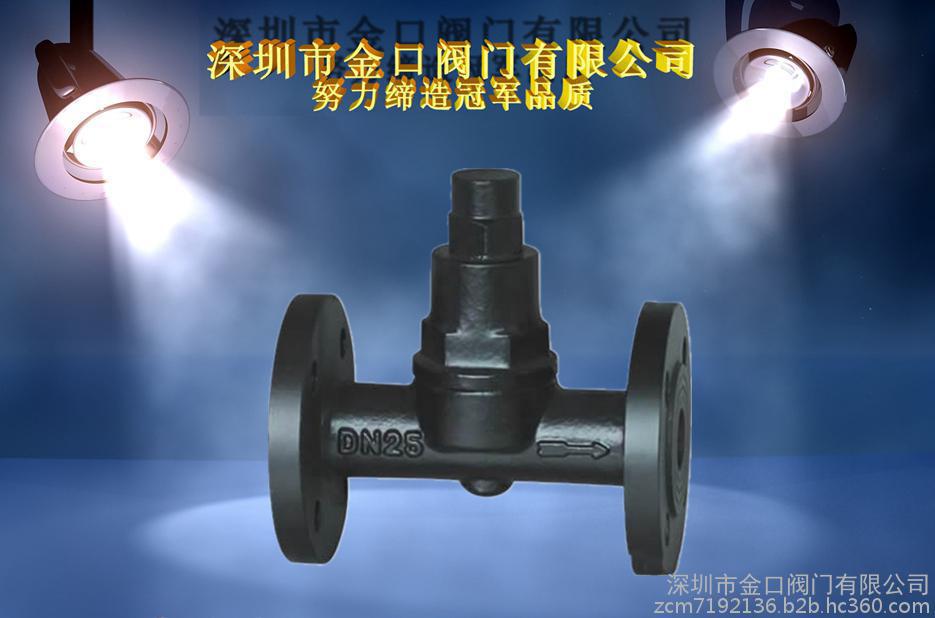

产品名称：双金属片式疏水阀
产品型号：CS47H
产品口径：DN15-50
产品压力：1.6-4.0Mpa
产品材质：铸钢、不锈钢、合金钢等
双金属片疏水阀是一种由双金属片感温元件组成的阀门，它随蒸汽温度升降受热变形，推动阀心开关阀门。双金属片式疏水阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，能排不凝结气体，不怕冻，体积小，能抗水锤，耐高压，任意位置都可安装。双金属片有疲劳性，须要经常调整。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀心在弹簧的弹力下，阀门处于开启位置。当冷凝水温度渐渐升高，双金属片感温起元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀开始关闭。双金属片随蒸汽温度变化控制阀门开关，阻汽排水。
采用防冻措施。
防冻保护
选型、安装合适的疏水阀只要有蒸汽通过**不会出现冰冻问题。但是如果蒸汽断了，蒸汽凝结水**会在热交换器或伴管里形成真空。这**会在发生冰冻之前阻止凝结水从系统中自由排放出去。所以，要在被排放设备和疏水阀之间安装一个真空破坏器。如果从疏水阀到回水管不是使用重力排放，疏水阀和排放管线**应该用人工排放或者使用带防冻措施的排放管自动排放。还有，当多个疏水阀一起安装在疏水阀站的时候，给疏水阀保温可以防止冰冻。
防冻措施有:
1.疏水阀不要选的尺寸过大。
2.保持疏水阀排放管线尽可能短。
3.向下倾斜疏水阀排放管线，以加快重力排放的速度。
4.疏水阀排放管线和凝结水回水管线加保温。
5.当凝结水回水管线暴露在大气条件下时，应考虑加伴热管。
6.如果回水管升高，垂直排放管要与回水集管上部的排放管相邻，并把排放管和疏水阀排放管一起保温。
注意事项
1.安装前清洗管路设备，除去杂质，以免堵塞。
2.蒸汽疏水阀应尽量安装在用汽设备的下方和易于排水的地方。
3.蒸汽疏水阀应安装在易于检修的地方，并尽可能集中排列，以利于管理。
4.各个蒸汽加热设备应单独安装蒸汽疏水阀。
5.旁路管的安装不得低于蒸汽疏水阀。
6.安装时，注意阀体上箭头方向与管路介质流动方向应一致。
7.蒸汽疏水阀进口和出口管路的介质流动方向应有4%的向下坡度，而且管路的公称通径不小于蒸汽疏水阀的公称通径。
8.一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。用在可能发生冻结的地方
