| 标准 | 国标 |
|---|---|
| 材质 | 304不锈钢 |
| 额定流量 | 1 |
| 工作温度 | 低温 |
| 公称通径 | 20mm～200mm |
| 公称压力 | 1.0-4.0mpa |
| 连接形式 | 内螺纹 |
| 流动方向 | 单向 |
| 密封形式 | 填料密封 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 隔膜式 |
| 用途 | 截止 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 品牌 | 金口 |
| 型号 | DJ641F |
| 加工定制 | 是 |
| 使用温度范围 | -196℃-+80℃ |
| 通道位置 | 直通式 |

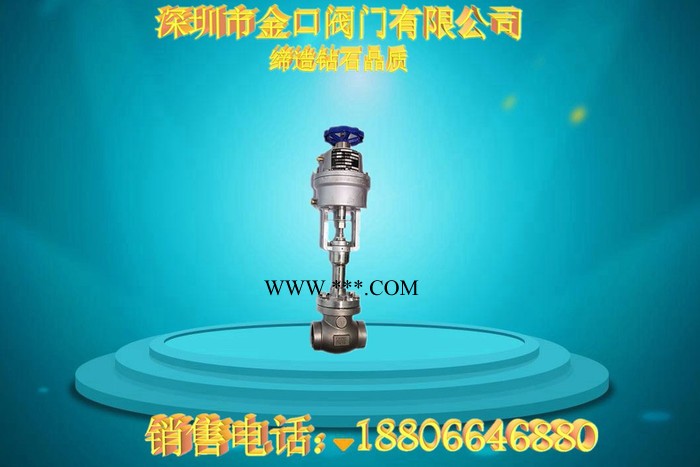

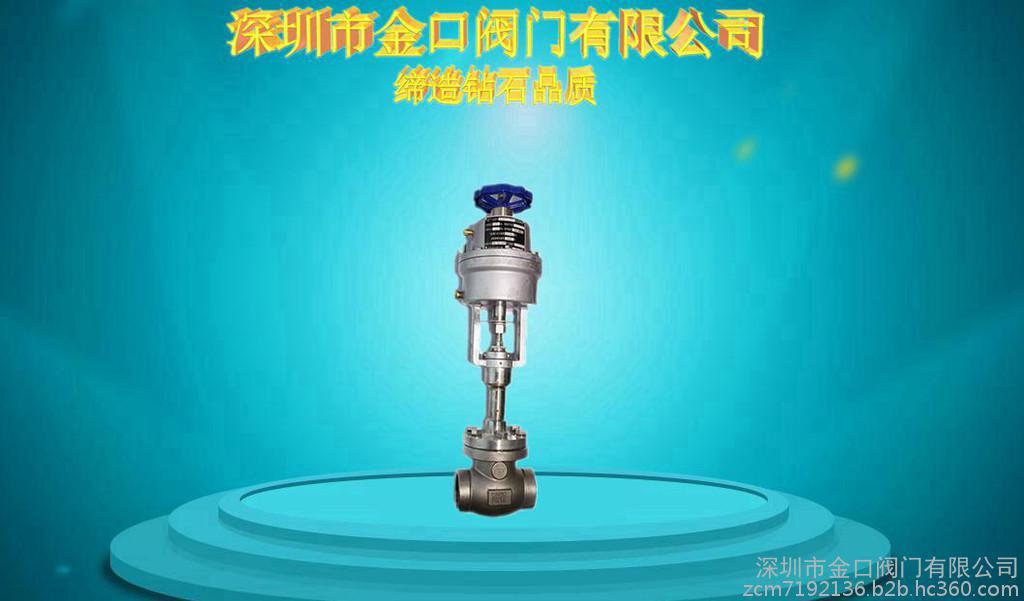

DJ641F气动低温紧急切断阀，深圳新型气动低温紧急切断阀厂直销
深圳金口阀门是专业生产DJ641F-40P 气动低温紧急切断阀厂家, 提供**-新DJ641F-40P 气动低温紧急切断阀全系列价格和技术参数,如果您对气动低温紧急切断阀有需求欢迎来电咨询
DJ641F-40P 气动低温紧急切断阀产品特点本产品适用于低温贮槽、槽车和罐车上切断和流通介质，并在出现故障时能及时切断介质。
这种新型阀门具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点，广泛用于LO2、LN2、LAr、LNG、LHe及其它低温介质,具有防火、防静电、防爆功能。
DJ641F-40P 气动低温紧急切断阀产品规范
公称压力：4.0MPa
公称通径：20mm～200mm
适用介质：LO2、LN2、LAr、LHe、LAir、LNG等
适用温度：-268℃～+75℃
连接方式：承插焊/法兰
介质流向：由阀瓣上面向下流
气源压力：0.3～0.6MPa
紧急切断温度：70±5℃
性能等级：泄漏量按JB/T7749-1995
执行标准：JB/T7749-2005；JB/T9094-1999；JB/T4780-2002
DJ641F-40P 气动低温紧急切断阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢304/316
填料：PTFE
密封圈：PTFE或PCTFE
气缸、支架：铸铝
DJ641F气动低温紧急切断阀性能特点:
1、低温阀门垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式垫片结构;
2、低温阀门在关闭时,为防止阀腔内低温介质因温度上升,产生气化异常升压,在闸板或阀体高压侧设有泄压结构;
3、低温阀门的密封面堆焊钴基硬质合金,硬质合金在低温下变形小、耐磨损,可保持良好的密封性能。
4、低温阀门的阀盖设计为长颈结构,能隔离低温介质对填料的影响,使阀门启闭灵活;
5、填料采用柔性石墨或聚四氟乙烯组合式结构,低温阀门具有良好的抗低温性能;
低温气动紧急切断阀常用材料:
1.阀瓣:不锈钢堆焊钴基硬质合金
2.阀座:不锈钢堆焊钴基硬质合金
3.阀杆:0Cr18Ni9
4.阀体、阀盖采用:LCB(-46℃)、LC3(-101℃)、CF8(304)(-196℃)
5.中部法兰密封高压时采用金属环垫并配高强度螺栓,确保低温高压时,密封更加可靠、有效。
DJ641F气动低温紧急切断阀加工介绍:
1、低温阀门的阀盖设计为长颈结构,能隔离低温介质对填料的影响,使阀门启闭灵活;
2、填料采用柔性石墨或聚四氟乙烯组合式结构,具有良好的抗低温性能;
3、垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式垫片结构;
4、阀门在关闭时,为防止阀腔内低温介质因温度上升,产生气化异常升压,在闸板或阀体高压侧设有泄压结构;
5、阀门的密封面堆焊钴基硬质合金,硬质合金在低温下变形小、耐磨损,可保持良好的密封性能。
6、用于–100℃以下的 低温阀门,其阀体,阀盖,阀瓣,阀座,阀杆等零件在精加工前应进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到–196℃时,开始保温 1~2 h,然后取出箱外自然处理到常温,重复循 环 2 次;
DJ641F气动低温紧急切断阀产品工作原理
气缸充入指定压力时,活塞上升带动阀杆开启阀门,关闭时释放气缸内气体, 活塞在弹簧的作用下带动阀杆与阀瓣向下运动，密封件压紧阀座，阀门关闭；
气动操作时,当阀门的周围环境温度达到易熔金属熔化温度时(用于低温槽车、低温罐式集装箱的紧急切断阀易熔塞在75℃±5℃应熔化)，易熔塞内部的易熔金属**会熔化，汽缸内的工作压力会自动排放，活塞在弹簧的作用下带动阀杆与阀瓣向下运动，密封件压紧阀座，阀门关闭；
旋转顶部的手轮带动阀杆与阀瓣向上运动，可手动开启阀门。
DJ641F气动低温紧急切断阀介绍:
低温阀门-低温气动紧急切断阀、低温切断阀、低温气动切断阀采用奥氏体不锈耐酸钢制造。阀杆表面镀硬铬( 镀层厚0.04-0.06mm),或进行氮化和镀镍磷处理,以提高表面硬度。为防止螺母与螺栓咬死,螺母一般采用Mo钢或Ni钢,同时在螺纹表面涂二硫化钼。主要应用于气体液化设备、空分设备;天然气液化、储运设备;液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车;变压吸附制氧、氮设备。广泛应用于能源、石化、冶金、铁道等行业等行业。适用温度:-196℃-+80℃
