| 标准 | 国标 |
|---|---|
| 材质 | 304不锈钢 |
| 额定流量 | 1 |
| 工作温度 | 常温 |
| 公称通径 | DN15-300 |
| 公称压力 | 1.0-4.0mpa |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封材料 | 四氟 |
| 密封形式 | 填料密封 |
| 驱动方式 | 电磁 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 隔膜式 |
| 用途 | 截止 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 品牌 | 金口 |
| 型号 | OQDQ421F |
| 加工定制 | 是 |
| 使用温度范围 | -40℃~+80℃ |
| 通道位置 | 直通式 |

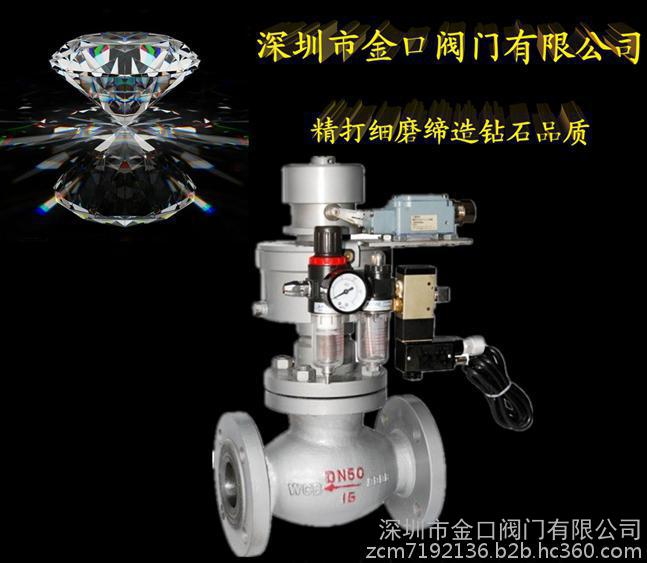

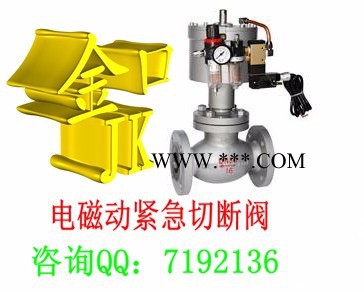

金口OQDQ421F电磁动紧急切断阀，深圳厂家制造单双作用式电磁动紧急切断阀
OQDQ421F电磁动紧急切断阀分单作用式与双作用式，能够实现远距离控制启闭，启用仅需按一下控制按钮，其余事项均在指定时间内自动完成，单钮安全启闭设置急停按钮，确保操作安全，如加装远程信号反馈系统，可于远距离控制室直接获悉阀门运行状态。
OQDQ421F电磁动紧急切断阀--性能规范规 格: dn25、dn40、dn50、dn80、dn250
公称压力：2.5mpa
密封压力：2.75mpa
工作温度：-40℃~+80℃
适用介质：液化石油汽
阀瓣开启高度：dn25=15mm 、dn40=18mm 、dn50=20mm 、dn80=27mm 、dn250=90mm
使用介质：氮气
阀瓣开启时较大气压：0.6mpa
电源：-AC220/DC24
OQDQ421F电磁动紧急切断阀--主要零件材料
阀 体：WCB
阀体密封圈：四氟
阀 瓣：2Cr13
油缸 /气缸：25#钢/球墨
弹 簧：4Cr13/60Si12mn
活 塞：2Cr13
OQDQ421F电磁动紧急切断阀作用原理及结构说明
单作用式工作原理：阀门在无外压力操作情况下，阀瓣处于常闭状态，在管道或贮罐系统上使用时，靠电源和气源的压力将阀门打开，在气路的压力使用下阀门处于开启状态，当需要关闭阀门时，可将电源或气源压力泄掉，阀门即自动关。阀瓣关闭时，压力是依靠打开泄压阀来实现。常开式可采用单作用代替或按要求订做。双作用式工作原理：当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门开启，切断换向阀电信号，使活塞反向运动使阀门关闭，这种阀门配置称为常闭式。反之，要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下**能实现。
OQDQ421F电磁动紧急切断阀保管、安装及使用的注意事项
阀门通路两端必须加防护盖，存放在干燥、通风的室内，如长期存放应经常检查，防止锈蚀。阀门在安装前不要拿掉防尘盖，使阀内无污物存在。阀门可安装在水平或垂直的管道上使用，安装时去掉防尘盖，管路先用空气吹干净，以免污物带进阀腔内。
阀门每天放12-14小时后，在系统不工作时应及时将阀瓣关闭，避免弹簧长期压缩，降低阀门长期使用的可靠性。
