材质	铸钢
电源电压	380V
工作温度	常温
功率	55KW
级数	多级
流量	46m3/h
排出口径	80mm
驱动形式	电动
输送介质	清水
吸入口径	80mm
性能	耐磨
扬程	250（m）
用途	增压泵
转速	2950r/min
执行质量标准	国标
叶轮结构	封闭式叶轮
品牌	湘楚东方
型号	DM46-50*5

该系列泵系节段式多级离心泵，采用了 推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

      D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
        Dm型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其它污水，被输送介质的温度不高于80℃，适于钢铁厂、矿山排水、污水输送等场合。
      DF型泵供输送温度为-20℃～105℃，不含固体颗粒，有腐蚀性的液体。
      DY型泵用于输送不含固体颗粒，温度为-20℃～150℃，粘度小于120厘沲的油类和石油产品。
      以上各型泵的进口允许压力均不超过0.6MPa。

型号意义
      D（DG、MD、DF、DY）46-30×3
      D —— 多级卧式离心泵
      DG —— 多级锅炉给水泵
      Dm —— 耐磨多级离心泵
      DF —— 多级耐腐蚀离心泵
      DY —— 多级离心油泵
   46 —— 泵设计点流量为46m3/h
      30 —— 泵单级设计点扬程为30m
      3 —— 泵的级数为3

    结构特点

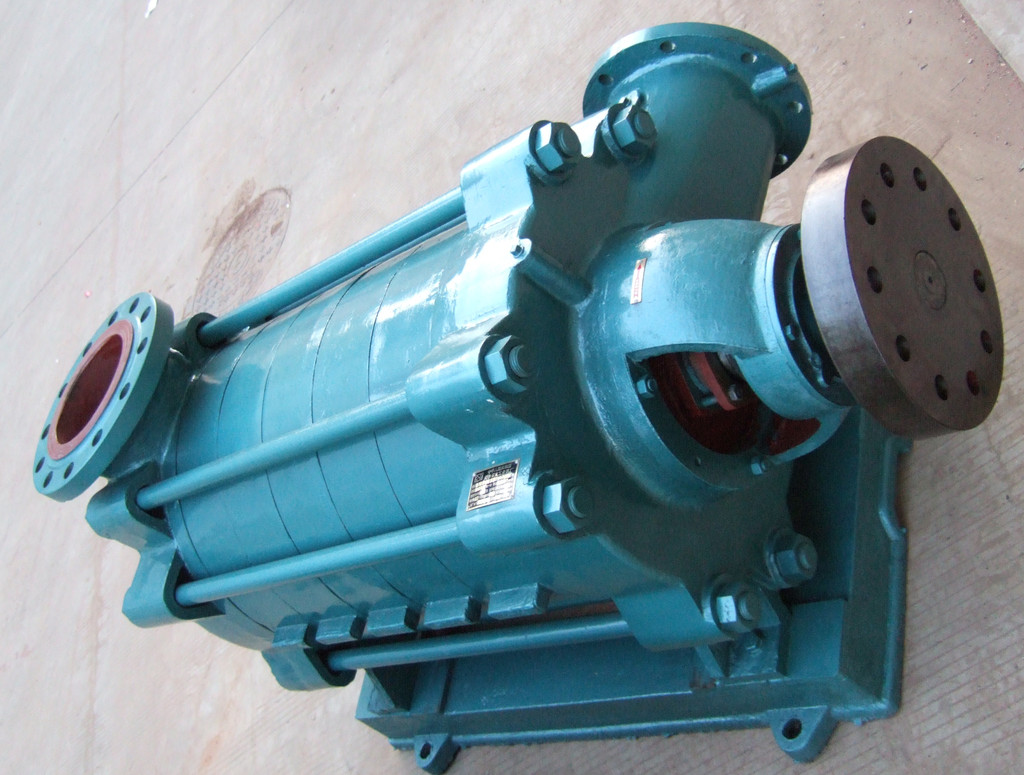

    该泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
    该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
    泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
    轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
    从原电机方向看，泵为顺时针方向旋转。
    另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

    该系列耐磨多级离心泵的安装
    本型泵安装时除满足要救外，还应注意以下几点：
    1、安装泵的基础平面应用水平仪找平。基础水泥凝固后，应检查底座和地脚螺栓孔是否松动；
    2、电机、泵和底座组装后，应检查泵轴和电机轴的同心度，保证两轴心线在同一水平线上；
    3、电机和水泵组装时，应将泵联轴器端外拉出，保证泵和电机两联轴器端面的轴向间隙值；
    4、泵只能承受自身内力，不能承受任何外力。泵的吸入管路和压出管路应有各自的支架，以免将泵压坏。

    泵的走动、运行和停机
    起动
    1、泵起动前应转动泵转子，检查转子是否灵活；
    2、检查电机转向是否与泵转向一致；
    3、打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；
    4、检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备状态；
    5、起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止（按出口压力表读数控制泵的扬程）。
    运行
    1、该系列泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体布平衡水管接至进水段，或在平衡室外设计一短管，平衡液体经短管流几泵外。为保证泵正常运行，平衡水管 不允许堵塞；
    2、在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；
    3、轴承温升变化反映了泵的装配质量，轴承温升不向高于环境温度35℃，轴承的 高温度不得高75℃；
    4、泵转子在运行中存在一定的轴向力游动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；
    5、泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
    停机
    1、停机前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；
    2、泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。

型号          参数	流量         Capacity		扬程        Heed	转速      Speed	轴功率   Shaft power	配带电动机                       Motor		效率         Eff.	必须汽蚀余量	泵口径		泵重
	Q		H	n	Pa	功率	型号        Type	η	(NPSH)r	进口	出口
	m3/h	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
D.DF.DY.MD46-50×2	30	8.33	111	2950	16.78	30	Y200L1-2	54	2.5	80	80	357
	46	12.78	100		19.88			63	2.8
	55	15.28	92		21.52			64	3.2
D.DF.DY.MD46-50×3	30	8.33	166.5	2950	25.19	37	Y200L2-2	54	2.5	80	80	377
	46	12.78	150		29.83			63	2.8
	55	15.28	138		32.28			64	3.2
D.DF.DY.MD46-50×4	30	8.33	222	2950	33.59	45	Y225M-2	54	2.5	80	80	397
	46	12.78	200		39.77			63	2.8
	55	15.28	184		43.04			64	3.2
D.DF.DY.MD46-50×5	30	8.33	277.5	2950	41.98	55	Y250M-2	54	2.5	80	80	417
	46	12.78	250		49.71			63	2.8
	55	15.28	230		53.80			64	3.2
D.DF.DY.MD46-50×6	30	8.33	333	2950	50.38	75	Y280S-2	54	2.5	80	80	437
	46	12.78	300		59.65			63	2.8
	55	15.28	276		64.56			64	3.2
D.DF.DY.MD46-50×7	30	8.33	388.5	2950	58.78	90	Y280M-2	54	2.5	80	80	457
	46	12.78	350		69.60			63	2.8
	55	15.28	322		75.32			64	3.2
D.DF.DY.MD46-50×8	30	8.33	444	2950	67.20	90	Y280M-2	54	2.5	80	80	477
	46	12.78	400		79.52			63	2.8
	55	15.28	368		86.08			64	3.2
D.DF.DY.MD46-50×9	30	8.33	499.5	2950	75.56	110	Y315S-2	54	2.5	80	80	497
	46	12.78	450		89.48			63	2.8
	55	15.28	414		96.84			64	3.2
D.DF.DY.MD46-50×10	30	8.33	575	2950	83.97	132	Y315M-2	54	2.5	80	80	517
	46	12.78	500		99.42			63	2.8
	55	15.28	460		107.60			64	3.2
D.DF.DY.MD46-50×11	30	8.33	610.5	2950	92.37	132	Y315M-2	54	2.5	80	80	537
	46	12.78	550		109.36			63	2.8
	55	15.28	506		118.36			64	3.2
D.DF.DY.MD46-50×12	30	8.33	666	2950	100.80	132   (160)	Y315M-2    Y315L1-2	54	2.5	80	80	577
	46	12.78	600		119.28			63	2.8
	55	15.28	552		129.12			64	3.2
