| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 结构形式 | 垂直板式 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 用途 | 调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海蝶灵 |
| 型号 | D941X |

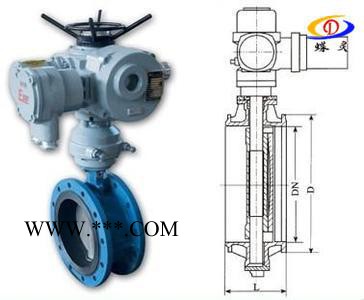

上海蝶灵阀门控制有限公司生产的DQW部分回转型阀门电动装置适用天蝶阀、球阀、旋塞阀和风门档板等做90°回转的阀门。Q为一体式，DQW为叠加式（DZW电装加二级减速器）。此电动阀就是采用DZW电装加二级减速器构成的电动碟阀。本产品广泛用于电力、冶金、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。
电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
环境温度：-20—+60℃（特殊订货-60—+80℃）
相对温度：≤90%(25℃时）
普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。
防护等级：户外型和防爆型为IP55（可订制IP67）。
工作制：为短时10分钟（可订制30分钟）。
在当今的数字化信息时代，公司旨在“ 以人为本，客户至上”的服务体系赢得社会的好评。“以诚信和实力垄断市场，以创新和进取追求完美”的经营理念来立足市场。
| DN | A | B | C | D | E |
| DN25 | 52 | 349 | 155 | 101 | 32 |
| DN32 | 57 | 349 | 155 | 101 | 32 |
| DN40 | 57 | 349 | 155 | 101 | 32 |
| DN50 | 62 | 352 | 155 | 101 | 43 |
| DN65 | 70 | 362 | 155 | 101 | 46 |
| DN80 | 89 | 368 | 155 | 101 | 46 |
| DN100 | 106 | 392 | 208 | 120 | 52 |
| DN125 | 120 | 407 | 208 | 120 | 56 |
| DN150 | 132 | 446 | 256 | 156 | 56 |
| DN200 | 164 | 489 | 256 | 156 | 60 |
| DN250 | 200 | 514 | 256 | 156 | 68 |
| DN300 | 238 | 568 | 280 | 156 | 78 |
| DN350 | 280 | 629 | 280 | 156 | 78 |
| DN400 | 302 | 662 | 280 | 156 | 102 |
| DN450 | 335 | 693 | 280 | 156 | 114 |
