| 类型(通道位置) | 直通式 |
|---|---|
| 零部件及配件 | 执行器 |
| 工作压力 | 中压 |
| 安装尺寸 | 标准 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 1500 |
| 公称压力 | 1500mm |
| 规格 | 按需求定制 |
| 结构形式 | 垂直板式 |
| 介质温度范围 | 常温 |
| 口径 | 1500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 电子 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 蝶灵 |
| 型号 | D941W-1C |
| 加工定制 | 是 |

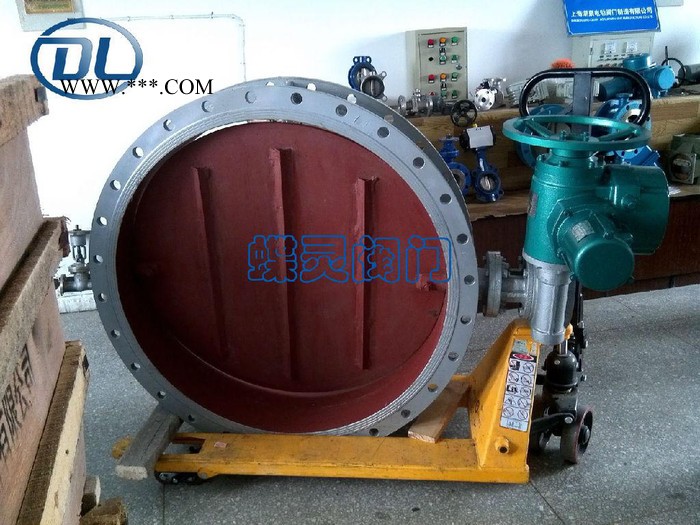

电动通风蝶阀|大口径电动蝶阀D941W-1C|圆形电动通风阀|电动风道烟气蝶阀DN1500
手/电动通风蝶阀D41W-1C、D341W-1C、D941W-1C型
用途
本风道调节蝶阀广泛适用于电站、冶金、矿山、水泥抢救无效行业的采暖通风和环境保护等系列的气体管道中，作调节介质流量之用。
特点
1、根据工况特点，可选用耐磨材质，阀门耐磨性好。
2、调节性能优良，在0～90°任意位置可以自锁。
3、全部采用钢板焊接结构，重量轻，易安装。
4、备有多种驱动装置供选择。
电动通风蝶阀|大口径电动蝶阀D941W-1C|圆形电动通风阀|电动风道烟气蝶阀DN1500主要技术参数
| 公称压力 | 0．1MPa | 0．25Mpa |
| 壳体试验压力 | 0．15MPa | 0．375Mpa |
| 允许介质流速 | ≤25m/s | |
| 适用温度 | ≤300℃ ≤420℃ ≤550℃ | |
| 泄漏率 | ≤1％ | |
| 适用介质 | 空气、含尘烟气 | |
电动通风蝶阀|大口径电动蝶阀D941W-1C|圆形电动通风阀|电动风道烟气蝶阀DN1500电动通风蝶阀主要尺寸
| 公称通径（DN） | D | D1 | n-d | B | L | H2 |
| 100 | 210 | 170 | 4-18 | 14 | 120 | 130 |
| 125 | 240 | 200 | 8-18 | 14 | 120 | 150 |
| 150 | 265 | 225 | 8-18 | 14 | 120 | 160 |
| 200 | 320 | 280 | 8-18 | 16 | 140 | 180 |
| 250 | 375 | 335 | 12-18 | 16 | 140 | 230 |
| 300 | 440 | 395 | 12-22 | 16 | 170 | 262 |
| 350 | 490 | 445 | 12-22 | 16 | 170 | 287 |
| 400 | 540 | 495 | 16-22 | 16 | 190 | 293 |
| 450 | 595 | 550 | 16-22 | 16 | 190 | 320 |
| 500 | 645 | 600 | 20-22 | 16 | 190 | 346 |
| 600 | 755 | 705 | 20-26 | 18 | 210 | 403 |
| 700 | 860 | 810 | 24-26 | 20 | 210 | 467 |
| 800 | 975 | 920 | 24-30 | 20 | 210 | 546 |
| 900 | 1075 | 1075 | 24-30 | 20 | 250 | 596 |
| 1000 | 1175 | 1120 | 28-30 | 20 | 250 | 646 |
| 1100 | 1275 | 1220 | 28-30 | 20 | 250 | 710 |
| 1200 | 1375 | 1320 | 32-30 | 20 | 250 | 765 |
| 1400 | 1575 | 1520 | 36-30 | 20 | 300 | 870 |
| 1600 | 1790 | 1730 | 40-30 | 20 | 300 | 986 |
| 1800 | 1990 | 1930 | 44-30 | 24 | 300 | 1120 |
| 2000 | 2190 | 2130 | 48-30 | 24 | 300 | 1250 |
| 2100 | 2305 | 2240 | 52-33 | 24 | 300 | 1312 |
| 2200 | 2405 | 2340 | 52-33 | 24 | 350 | 1375 |
| 2400 | 2605 | 2540 | 56-33 | 30 | 350 | 1480 |
| 2600 | 2805 | 2740 | 60-33 | 30 | 350 | 1600 |
| 2800 | 3030 | 2960 | 64-36 | 30 | 400 | 1710 |
