| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 500 |
| 规格 | DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 换向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 液化气 |
| 外形 | 中型 |
| 用途 | 流量控制 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 蝶灵 |
| 型号 | Z942W-1 DN500 |

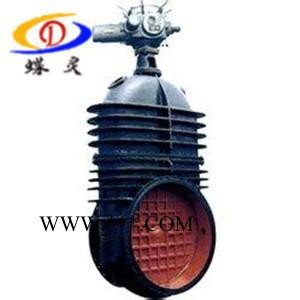

Z942W-1 DN500通煤气电动双闸板闸阀 煤气专用电动闸阀
闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此,可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
用途：
阀门安装在管道中，只能用作启闭，不允许作排空或调节流量使用。远程控制，手电动两用。
主要零件材料：
性能规范：
| Z941T | Z941W |
公称压力 | 1.0 | 1.0 |
强度试验Mpa | 1.5 | 1.5 |
密封试验Mpa | 1.1 | 1.1 |
适用介质 | 水、蒸汽、油品 | 油品 |
适用温度℃ | ≤200 | ≤100 |
外形尺寸和连接尺寸：1.0MpaGB12232--89GB/T13927-32
公称通径 | 尺寸 | |||||||||||
L | D | D1 | D2 | b-f | z-Φd | H | H1 | L1 | L2 | Do | ||
系列1 | 系列2 | |||||||||||
50 | 180 | - | 160 | 125 | 100 | 20- | 4-18 | - | - | - | - | - |
65 | 195 | - | 180 | 145 | 120 | 20- | 4-18 | - | - | - | - | - |
80 | 210 | - | 195 | 160 | 135 | 22- | 4-18 | - | - | - | - | - |
100 | 230 | 229 | 215 | 180 | 155 | 22- | 8-18 | 738 |
| 170 | 291 | 200 |
125 | 255 | 254 | 245 | 210 | 185 | 24- | 8-18 | 757 |
| - | - | 200 |
150 | 280 | 267 | 280 | 240 | 210 | 24- | 8-23 | 895 |
| 170 | 308 | 200 |
200 | 330 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 1074 | 1286 | 230 | 360 | 400 |
250 | 380 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 1181 | 1445 | 230 | 360 | 400 |
300 | 420 | 356 | 440 | 400 | 368 | 28-4 | 12-23 | 1332 | 1647 | 230 | 360 | 400 |
350 | 450 | 381 | 500 | 460 | 428 | 30-4 | 16-23 | 1519 | 1885 | 230 | 360 | 400 |
400 | 480 | 406 | 565 | 515 | 482 | 32-4 | 16-25 | 1736 | 2153 | 260 | 410 | 450 |
450 | 510 | 432 | 615 | 565 | 532 | 32-4 | 20-25 | 1921 | 2389 | 260 | 410 | 450 |
500 | 540 | - | 670 | 620 | 585 | 34-4 | 20-25 | 2103 | 2623 | 260 | 410 | 450 |
600 | 600 | - | 780 | 725 | 685 | 36-5 | 20-30 | 2414 | 3035 | 260 | 410 | 450 |
700 | 660 | - | 895 | 840 | 800 | 40-5 | 24-30 | 2705 | 3427 | 310 | 495 | 550 |
800 | 720 | - | 1010 | 950 | 905 | 44-5 | 24-34 | 2907 | 3732 | 310 | 495 | 550 |
900 | 780 | - | 111 | 1050 | 1005 | 46-5 | 28-34 | 3197 | 4122 | 310 | 495 | 550 |
1000 | 840 | - | 1220 | 1160 | 1115 | 50-5 | 28-34 | 3488 | 4518 | 370 | 590 | 600 |
