| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 定制 |
| 规格 | 定制 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 油品 |
| 外形 | 中型 |
| 用途 | 流量控制 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 主体材料 | 铸钢 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海蝶灵 |
| 型号 | Z9B41H-10C DN50 |

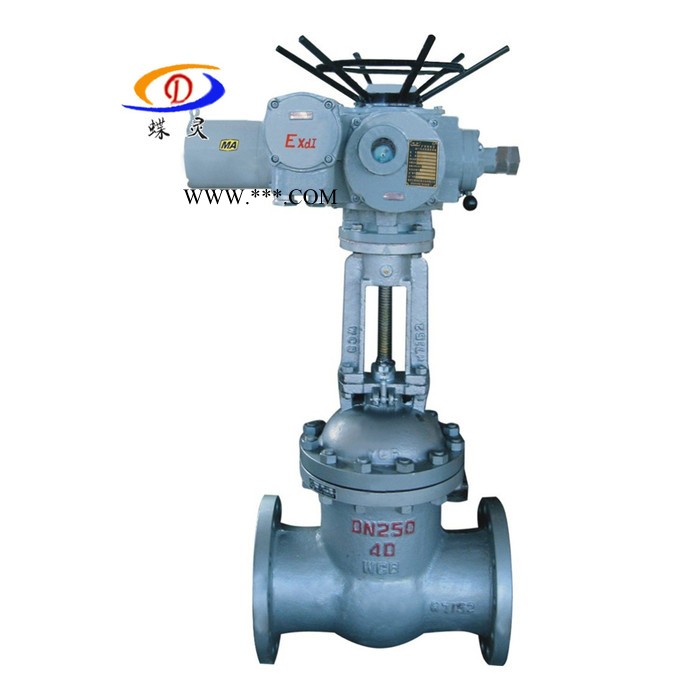

闸阀 Z9B41H-10C DN50 防爆闸阀 防爆型电动闸阀 防 护等级为IP68。适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。本产品的性能符合JB/T8528-1997<普通型阀门电动装置 技术条件>的规定。防爆型的性能符合GB3836.1-2000<爆炸性环境用防爆电气设备通用要求>及 JB/T8529-1997<隔爆型阀门电动装置技术条件>的规定。并经国家防爆电气产品测试中心检定，取得了防爆合格证。矿用防爆闸阀广泛 适用于建材,冶金,化工,电工等行业部门,作为压缩易爆管道的卸压装置。特别适用于煤磨系统及存放易燃易爆气体物质的仓库使用。防爆电动闸阀结构简单,由 钢制焊接筒体和防爆阀片组成。当系统压力大于0.1 Mpa表压力时, 防爆阀片自行破裂,防止系统发生爆炸,以保证人身和生产安全。
闸阀 Z9B41H-10C DN50 防爆闸阀 防爆型电动闸阀连接尺寸：
ANSI 150、300、600、900、1500、2500Lb | |||||||||||||||
| ANSI 150Lb | ANSI 300Lb | ANSI 600Lb | ANSI 900Lb | ANSI 1500Lb | ANSI 2500Lb | |||||||||
NPS | 20 | 24 | 18 | 20 | 12 | 14 | 6 | 8 | 10 | 2 | 3 | 4 | 2 | 3 | |
L | 457 | 508 | 914 | 991 | 838 | 889 | 613 | 740 | 841 | 371 | 473 | 549 | 454 | 584 | |
H | 2215 | 2600 | 1935 | 2155 | 1470 | 1625 | 800 | 940 | 1130 | 614 | 705 | 927 | 630 | 890 | |
Wt | 992 | 1492 | 1300 | 1672 | 779 | 1108 | 303 | 407 | 725 | 116 | 209 | 296 | 155 | 310 | |
★ | 1800 | 1800 | 1800 | 2500 | 1800 | 1800 | 1000 | 1200 | 1800 | 300 | 750 | 1200 | 600 | 1200 | |
GB 1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa | |||||||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa | 10.0MPa | 16.0MPa | 25.0MPa | ||||||||
DN | 500 | 600 | 450 | 500 | 600 | 400 | 450 | 500 | 350 | 400 | 350 | 150 | 200 | 80 | 100 |
L | 700 | 800 | 650 | 700 | 800 | 950 | 1050 | 1150 | 850 | 950 | 850 | 600 | 750 | 470 | 550 |
H | 2180 | 2560 | 2050 | 2180 | 2600 | 1770 | 1820 | 1880 | 1745 | 1820 | 1450 | 995 | 1225 | 680 | 780 |
Wt | 958 | 1410 | 900 | 958 | 1410 | 1235 | 1400 | 1506 | 898 | 1234 | 1174 | 462 | 711 | 123 | 236 |
★ | 1800 | 1800 | 1800 | 2500 | 3500 | 1800 | 2500 | 3500 | 1800 | 2500 | 2500 | 1000 | 1200 | 750 | 1200 |
闸阀 Z9B41H-10C DN50 防爆闸阀 防爆型电动闸阀 阀门特点:
①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。
②阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长 ④阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
⑦阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。
⑧初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。
