| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 螺纹 |
| 流动方向 | 双向 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 水 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上海蝶灵 |
| 型号 | Q911F |

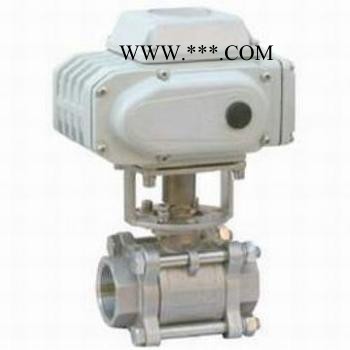

铸钢电动内螺纹球阀
概述：电动内螺纹球阀 电动内螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置
|
| |
| 上海蝶灵阀门有限公司 电话：021-59103070 传真：021-59103070 手机：13818084948/18916099031 ![]() | 电动内螺纹球阀
电动内螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。 |
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验：JB/T 9092、API 598。
电动球阀规格参数 CR系列执行机构技术参数 | 阀体参数 | 电源 | AC200/220V，50/60Hz | 公称通径 | DN10～100mm | 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 | 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构 | 保护装置 | 过热保护 | 流量特性 | 快开特性 | 环境温度 | -30°～60° | 可调范围 | DN10-80 | | |
|
|
