银江机械人工智能全自动伺服送料自动冲孔机推荐
数控全自动冲孔机技术指标
|
机械型号 |
YJ/ZD/ROB100/PV2 |
|
操作系统 |
银江自主研发系统 |
|
电压 |
380V |
|
主电机功率 |
7.5KW |
|
操作模式 |
原装台湾永宏PLC，彩色触摸屏 |
|
传动方式 |
液压传动 |
|
速度 |
1r/min*2 |
|
工位 |
单工位或双工位，任意切换 |
|
工作方式 |
任意间距、单双孔转换 |
|
伺服电机 |
原装台湾永宏伺服，品质优异，可靠度高(0.75KW) |
|
油缸行程 |
150mm |
|
外形尺寸 |
6860*1000*1700（单位mm） |
银江机械全自动液压冲孔机客户使用现场介绍
产品详情
技术参数
| 是否有现货： | 是 | 认证： | 第三方 |
| 品牌： | 银江机械 | 控制形式： | 数控 |
| 布局形式： | 卧式 | 产品类型： | 全新 |
| 动力类型： | 液压 | 作用对象： | 金属 |
| 速度： | 高速 | 滑块行程： | 100 |
| 主电机功率： | 7.5 | 喉口深度： | 100 |
| 适用行业： | 金属冲孔 | 模柄孔尺寸： | 10 |
| 行程次数： | 重复 | 型号： | 2-2-100 |
| 规格： | 6.8米 | 商标： | 银江机械 |
| 包装： | 简装 | 3米： | 6米 |
| 标准机： | 非标机 | 全自动： | 半自动 |
| 产量： | 200 |
该机为双工位一人操作高速冲孔机，冲孔速度快，换模具方便、定位简单，是目前行业中安全性能、先进性最强的冲孔设备。根据客户的需求，可设计2M到10米管材长度，可生产定制各种管材冲孔机，全自动冲孔机。我们的亮点是程序高度智能化，人性化，孔距精度绝对保证±0.1mm.模具经久耐用。
适用范围：可冲防盗网、护栏、门花、不锈钢方管、铝合金方管等； 全自动冲孔机功能介绍：
特点: A: 人工放料后自动进料、自动冲孔、自动退料。
B:冲孔精度准确,提高成品率。
C:工人劳动强度低,操作简单,节省人工。
D:安全性高,独特的机台及模具安全结构性设计,确保工人操作安全,减少工伤事故.
E:可以一次两条管材冲孔。系统可自动算料冲孔间距。
F:易维护,稳定成熟的标准件系统,方便和容易维护保养,降低维护成本.
冲孔效率:
1) 单次可同时冲两支等孔距管,相当于普通两人操作
2) 冲孔速度:最快120次/分,同时冲两支管
3）采用台弯精密研磨齿轮齿条，孔距精度±0.1mm
4）操作界面简单易学，傻瓜操作，有自动计算功能，有单支等距冲孔（专业针对防盗窗管材冲孔设计程序，只要把料长，冲针直径，孔数输入电脑，就会自动计算头尾长度和孔距），多支等距冲孔（防盗窗管材先冲孔后锯断程序，自动留锯口尺寸），单支不等距冲孔，多支不等距冲孔模式
5）送料方式:采用液压/气动夹紧工件自动进料后,按孔距自动向外送料,送料方式采用台湾永宏高精度伺服电机自动控制送料
使用说明
本机在行业中的特点
技术指标和产品质量标准:
主要技术指标如下:
——抗油污、水汽、高温、高寒环境,可工作于全国各地区;
——模具采用加粗氮化处理导柱,模具刃口材质采用SKH-9钼钨高速钢,寿命大于10万次(冲铝材建议用煤油冷却刃口,以防铝屑粘刃口导致模具损坏);
——冲孔速度每分钟达到80-120次。
——送料最快线速度56米/分钟。
——最长加工料长6000MM。
——孔距精度±0.15MM。确保每根管材冲好孔后，反复冲，冲刀不移位，准确落到之前冲好地孔里面
——冲孔压力15吨。(冲直径16.5MM孔,10MM厚铝板,抗剪强度按200MPa计算,需要理论压力为10.36吨)。
——系统自动扫描机械各部件运行情况，液晶显示屏自动显示系统工作状态。检修故障不用逐一检查线路，方便维护保养。
包装清单
模具*2 料架一个 工具一套
用途/应用领域
本设备主要运用于：货架立柱冲孔加工 锌钢护栏 阳台围栏 铝艺制品冲孔 五金冲孔加工 不锈钢管自动冲孔加工 床排骨架冲孔加工
展示架冲孔 镀锌钢管冲孔加工 角铁高速冲孔 LED线槽冲孔 晾衣架冲孔加工 等

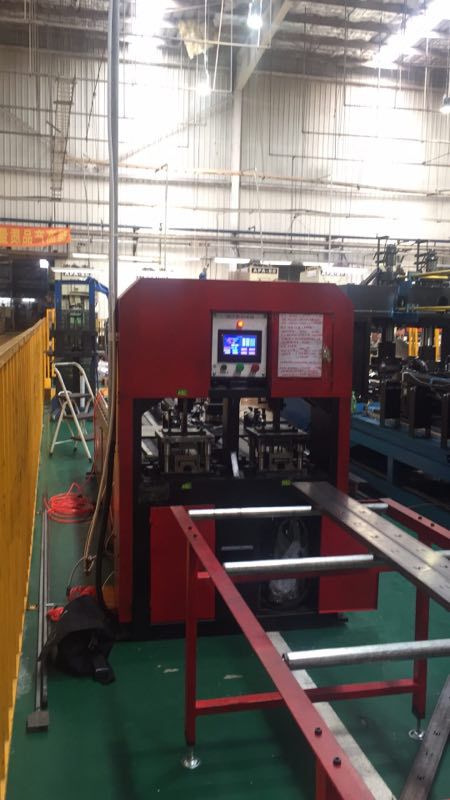

大连自贸区日本客户使用银江机械全自动液压冲孔机现场
