| 零部件及配件 | 执行器 |
|---|---|
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 工作温度 | 常温 |
| 公称通径 | DN200（mm） |
| 规格 | DN200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 铸钢 |
| 品牌 | 恒隆 |
| 型号 | PZ973 |
| 加工定制 | 是 |

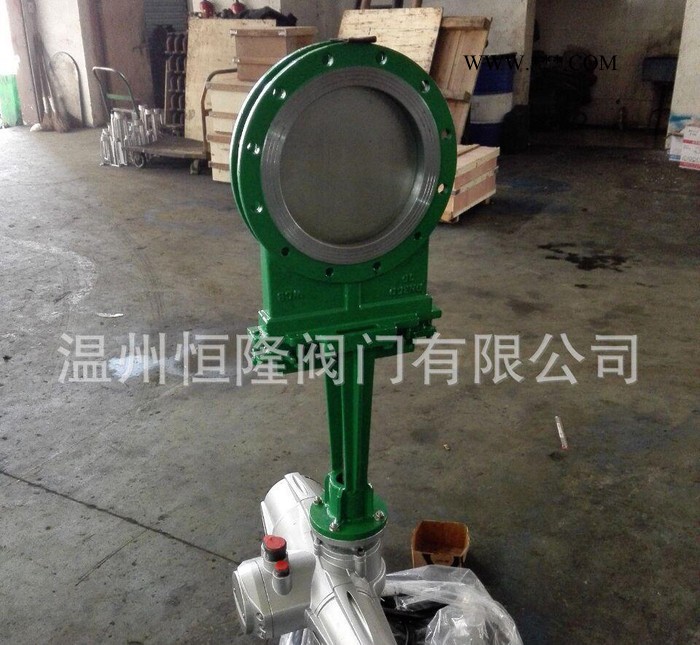

PZ973电动浆闸阀，PZ973电动闸板阀，PZ973电动插板阀主要性能规范：
| 公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
| 1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤900℃ | 纸浆、污水、煤浆、灰、渣水混合物 |
PZ973电动浆闸阀，PZ973电动闸板阀，PZ973电动插板阀主要零部件材质：
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、 不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ973电动浆闸阀，PZ973电动闸板阀，PZ973电动插板阀的构造图及主要外形及连接尺寸(mm)：
| 公称压力 | DN | L | D1 | D2 | H | D0 | L0 | L1 | L2 | N-Φ | 电装型号 |
| 0.6 | 50 | 43 | 90 | 110 | 600 | 125 | 215 | 318 | 197 | 4-M12 | DZ10 |
| 65 | 46 | 110 | 130 | 670 | 125 | 215 | 318 | 197 | 4-M12 | DZ10 | |
| 80 | 46 | 125 | 150 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 52 | 145 | 170 | 700 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 125 | 56 | 175 | 200 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 56 | 200 | 225 | 790 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 200 | 60 | 255 | 280 | 850 | 125 | 215 | 363 | 197 | 8-M16 | DZ15 | |
| 250 | 68 | 310 | 335 | 1100 | 125 | 215 | 363 | 197 | 12-M16 | DZ20 | |
| 300 | 78 | 362 | 395 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZ20 | |
| 350 | 78 | 412 | 445 | 1280 | 125 | 215 | 363 | 197 | 12-M20 | DZ30 | |
| 400 | 102 | 462 | 495 | 1460 | 125 | 215 | 363 | 197 | 16-M20 | DZ45 | |
| 450 | 114 | 518 | 550 | 1600 | 235 | 240 | 437 | 277 | 16-M20 | DZ45 | |
| 500 | 127 | 568 | 600 | 1800 | 235 | 240 | 437 | 277 | 16-M20 | DZ45 | |
| 600 | 154 | 670 | 705 | 2100 | 235 | 240 | 437 | 277 | 20-M22 | DZ60 | |
| 700 | 165 | 775 | 810 | 2300 | 260 | 274 | 526 | 283 | 24-M22 | DZ90 | |
| 800 | 190 | 880 | 920 | 2500 | 260 | 274 | 526 | 283 | 24-M27 | DZ120 | |
| 900 | 203 | 980 | 1020 | 2700 | 295 | 319 | 554 | 309 | 27-M27 | DZ180 | |
| 1000 | 216 | 1080 | 1120 | 2900 | 295 | 319 | 554 | 309 | 28-M27 | DZ250 | |
| 1200 | 254 | 1295 | 1340 | 3400 | 295 | 319 | 554 | 309 | 32-M30 | DZ250 | |
| 1.0 | 50 | 43 | 160 | 125 | 600 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 |
| 65 | 46 | 120 | 145 | 670 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 80 | 46 | 135 | 160 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 52 | 155 | 180 | 700 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 125 | 56 | 185 | 210 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 56 | 210 | 240 | 790 | 125 | 215 | 318 | 197 | 8-M20 | DZ10 | |
| 200 | 60 | 265 | 295 | 850 | 125 | 215 | 363 | 197 | 8-M20 | DZ15 | |
| 250 | 68 | 320 | 350 | 1100 | 125 | 215 | 363 | 197 | 12-M20 | DZ20 | |
| 300 | 78 | 368 | 400 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZ20 | |
| 350 | 78 | 428 | 460 | 1280 | 125 | 215 | 363 | 197 | 16-M20 | DZ30 | |
| 400 | 102 | 482 | 515 | 1460 | 235 | 240 | 437 | 277 | 16-M22 | DZ45 | |
| 450 | 114 | 532 | 565 | 1600 | 235 | 240 | 437 | 277 | 20-M22 | DZ45 | |
| 500 | 127 | 585 | 620 | 1800 | 235 | 240 | 437 | 277 | 20-M22 | DZ60 | |
| 600 | 154 | 685 | 725 | 2100 | 260 | 274 | 526 | 283 | 20-M27 | DZ90 | |
| 700 | 165 | 800 | 840 | 2300 | 260 | 274 | 526 | 283 | 24-M27 | DZ120 | |
| 800 | 190 | 898 | 950 | 2500 | 295 | 319 | 554 | 309 | 24-M30 | DZ180 | |
| 900 | 203 | 1005 | 1050 | 2700 | 295 | 319 | 554 | 309 | 28-M30 | DZ180 | |
| 1000 | 216 | 1115 | 1160 | 2900 | 295 | 319 | 554 | 309 | 28-M30 | DZ250 | |
| 1200 | 254 | 1325 | 1380 | 3400 | 295 | 319 | 554 | 309 | 32-M36 | DZ250 |
