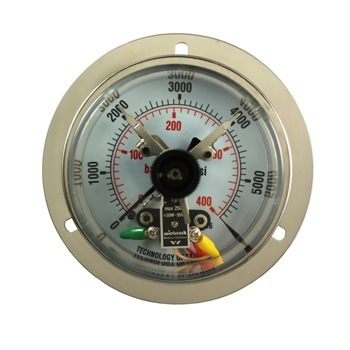

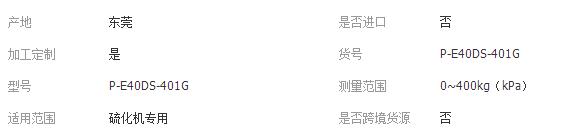

电接点压力表

(又名:压力表继电器,电触点压力表,压力表式压力开关)

一、产品简介

PIONEER电接点压力表仪表设計有上限、下限或同时具有上下限二組开关型接点装置(可选有三組接点装置,接点的常开常闭状态可选),接點裝置由设定针(固定触点)和活动触头组成.在压力达到设定值时,由压力表指针配合活动触头的游丝提供动力,使压力表在压力值达到设定的目标数值时活动触头与设定针的固定触点接通或断开,近而发出开关信号或通断控制电路,供作业系统自动控制或发讯用.PIONEER電接點採用進口電接點裝置,仪表指示清晰 ,电信号切换可靠,壽命長,工作稳定. 通常PIONEER电接点系列仪表的接点装置因其结构与体积的限制,只能承载较小功率的负荷,一般都经与相应的电气器件(如继电器及接触器等)配套使用,或将信号直接发送至PLC或变频器,即可对被测(控)压力系统实现自动控制和发信(报警)的目的.

PIONEER电接点压力表广泛应用于机械 、化工、石油、冶金、电力、環保、供水、造纸、工程車輛等工业及民生行業的生产过程自動化控制或机电配套中對流體介質的测量與控制.PIONEER电接点能完全替代传统的压力开关,压力继电器.

PIONEER一般电接点压力表适用测量对铜和铜合无腐蚀性的气体、液体或蒸汽等压力.为能适应被测对象的各异和需求,本系列仪表在原有普通型和专用型的基础上,又相继开发了耐震型,堅固型,耐蚀型,隔膜型,光電型,防爆感应型,等多种类型的产品,其中耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境震动等优异特性 ,光电型具有高可靠性,PIONEER并可按客户要求订做特殊规格的 电接点压力表.
PIONEER系列仪表不仅具有设计新颖,结构可靠,品种规格齐全,动作稳定性好,适应性强的特点外,而且又具有测控并茂,安装简单,维护量小等优点,因此它是一般无指示,无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表.

二、技术参数

表头外径

※100mm(4.0inch)

※150mm(6.0inch)

安装形式

径向

径向后带边

轴向

轴向加支架

轴向中带边

轴向前带边

电接点压力表常规压力量程(特殊量程可订制)

真空(负压)量程

-0.1~0Mpa(真空型)

-100~0kPa

-760~0mmHg

-30~0InHg

压力真空量程

-0.1～0～0.1Mpa

-0.1～0～0.2Mpa

-0.1～0～0.3Mpa

-0.1～0～0.5Mpa

-0.1～0～0.9Mpa

-0.1～0～1.5Mpa

压力量程

0~1bar/0~14.5psi

0~2bar/0~30psi

0~3bar/0~45psi

0~4bar/0~60psi

0~5bar/0~75psi

0~6bar/0~90psi

0~10bar/0~150psi

0~16bar/0~250psi

0~25bar/0~375psi

0~35bar/0~500psi

0~40bar/0~600psi

0~50bar/0~750psi

0~70bar/0~1000psi

0~100bar/0~1500psi

0~160bar/0~1500psi

0~250bar/0~1500psi

0~350bar/0~5000psi

0~400bar/0~5800psi

0~600bar/0~9000psi

0~700bar/0~10000psi

0~1000bar/0~15000psi

外壳材质

铁壳(电泳)

碳钢壳(烤漆)

1Cr18Ni9Ti

SUS304不锈钢

指针材质

钢制(喷漆)

钢制(电泳)

铝制(电泳)

塑制

波登管材质

磷铜

铍铜

SUS304不锈钢

SUS316不锈钢

316l不锈钢

机芯材质

黄铜

黄铜+不锈铁

SUS304不锈钢

SUS316不锈钢

接头材质

黄铜

1Cr18Ni9Ti

SUS304不锈钢

SUS316不锈钢

刻度单位

MPa

bar

psi

mmHg

kPa

InHg

mbar

Kgf/cm2

(可按客户要 求订制彩条色标表盘)

刻度盘材质

铝制(白瓷底漆,特殊规格可订制)

塑制

罩圈材质

铁制罩圈

不锈钢SUS304

表窗材质

压克力

安全玻璃

钢化玻璃

PC(聚碳酸酯)

触点材质

银镍合金

银镍合金镀金

纯银

纯金(黄金)

铂金

钨钼合金

金镓合金

触点开关

单接点

双接点

三接点

四接点

单上限

双上限(双常开)

三上限(三常开)

四上限(四常开)

单下限

双下限(双常闭)

三下限(三常闭)

四下限(四常闭)

上下限(上限常开,下限常闭)

特殊接点状态可按客户要求

特殊接点状态可按客户要求

接点参数

工作电压

工作电流

电最大功率

直流

DC 24V~36V

0.6A(MAX)

30W/50VA

交流

AC220V～250V

I---1A(MAX)

30W/50VA

精度等级

4.0"表径2.5%f.s.或1.6%f.s

6.0"表径1.6%f.s.或1.0%f.s

电气接口

航空插头

防水防爆接线盒

防水接头引出电缆

赫斯曼接头

使用温度

-30~60℃(工作温度持续高于80℃建议外加散热装置)

环境温度

-30~60℃(工作温度持续高于80℃建议外加散热装置)

相对湿度

10%~80%(RH)

防护等级

IP65

认可标准

GB1226-86/ASME B40.1

随机附件

合格证,使用说明

安装环境

适应于无酸,碱或对铜合金,电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候 电接点压力表请另外注明

结构样式

亚克力凸面透明表罩罩圈螺丝锁紧式(普通型)

亚克力凸面透明表罩外卡罩圈旋紧式(普通型)

亚克力凸面透明双密封表罩外卡罩圈旋紧式(充油型)

亚克力凸面透明表罩外卡缩口罩圈旋紧式 (防尘型)

加高壳平面PC透明表窗外卡罩圈旋紧式(平面型)

加高罩壳平面安全玻璃表窗外卡缩口罩圈旋紧式(坚固型)

接头镙纹(可按用户要求制做特殊螺纹)

公制螺纹

M10*1

M12*1

M14*1.5

M16*1.5

M20*1.5

英制管螺纹

G1/8(1/8PF)

G1/4(1/4PF)

G3/8(3/8PF)

G1/2(1/2PF)

英制锥管螺纹

PT1/8(ZG1/8)

PT1/4(ZG1/4)

PT3/8(ZG3/8)

PT1/2(ZG1/2)

美制锥管螺纹

NPT1/8(Z1/8)

NPT1/4(Z1/4)

NPT3/8(Z3/8)

NPT1/2(Z1/2)

7/16UNF(油管接头)

可选项目　

*如用于压力脉冲较大的介质可选取配：缓冲弯管或阻尼器.

*如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关

适用介质

铁壳及碳钢壳类:适用于对铜或铜合金 及不锈钢无腐蚀,不结晶,不沉淀,低粘度且无爆炸危险的流体介质压力.

订购须知

1,请注明所需压力表的表头尺寸.

2,请注明所需压力表的量程 范围.

3,请注明所需压力表的安装形式.

4,请注明所需压力表的接口类型.

5,请注明所需压力表量测介质工作温度.

三、特点

*压力表配合电接点装置,当压力变化时,经由指针位置的上下移动,带动电磁接点的开或关,来控制马达或电磁阀等讯号的动作.
*可选配西德具有磁性的电接点开关,可防止火花烧蚀现象,正常使用情况下,使用寿命可达一百万次以上.
*采用快速动作接点(SNAP ACTIONCONTACT)接离动作精确而且灵敏度高,特别适用于压力变通介质压力脉冲频繁时之操作情况,可避免电接点的开关频繁而损坏设备.
*依据压力介质的不同和使用工作环境之不同,还可选用不锈钢材质的巴登管及内机,外壳.不锈钢材质的巴登管及内机,外壳,可适用于腐蚀性较强的适合不锈钢组件检测的介质和恶劣的外部腐蚀环境中,同时满足激烈震动之场所,介质压力脉冲频繁的工作环境中,使用寿命耐久,长期间使用精度准确,可靠性较好!也可以选用充液式的,有充甘油和充硅油,依客户要求而定,充液可以起到阻尼做用,有效减轻工作设备对压力表内机的震动力影响,在动力压力脉冲频繁的工作环境中,也可防止过压或瞬间降压引起的对压力表指针的冲击,同时也能有效保证在强震环境下仪表能可靠工作!
*连杆簧片(LEAF SPRING)配合磁石(MAGNET)所提供之磁力矩(MAGNETIC MOMENT),具备快速动作(SNAP ACTION)之功效,能快速准确传递讯号,以及时控制设备,以确保设备系统正常工作!
*接触点铆钉对铆钉(RIVET TO RIVET)的组合方式,加上连杆簧片(LEAF SPRING)的快速动作,可使接触点不易焦黑积碳,进而达到快速接合及脱离的目的,能确保设备能够被有效控制.
*进口型接点搭配专用红宝石轴承的优点,为运作力矩小,抗传导,绝缘佳,提供快速接点开关最佳的灵敏度和安全性.专用红宝石轴承,因其硬度超群,更有耐磨损的优点,可有效延长使用寿命.
*加装保护地线可防止漏电流产生,对接点开关多层保护,更可延长使用寿命.
*双接点以上,设定间距可小于10mm以下,可提供更宽广,便利的设定空间.
*本产品之电压,电流特性稳定,用于PLC控制时可直接使用,既方便又安全.
*非接触型接点开关,特别用于石油化工工业,可防止接触点直接撞击开关所产生的电气火花现象.
*精度高,运行稳定,可靠,设定范围宽,使用简便,灵活,体积小,重量轻,有多种压力接口方式,适合在多种场合用.
*性价比高,机械式电接点压力表与电子式产品价位相比更经济.
