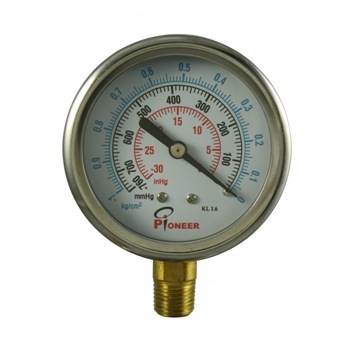

真空表

(负压表)

一、产品简介

    真空(vacuum):当空间或容器中的压力低于大气压力时,低于大气压力的部分叫做真空,而空间或容器内的压力叫绝对压力.另一种说法是,凡压力比大气压力低的空间都称做真空.真空有程度上的区别:当空间或容器内没有压力即绝对压力等于零时,叫做完全真空;其余叫做不完全真空.地球以及星球中间的广大太空就是真空.在地球上由于大气压的存在,即便是最好的抽真空设备也无法做到绝对真空(完全真空).我们现在所讲的真空,是在大气压环境下用特制的抽气机得到地真空,通常叫做工业真空,指的是气压比标准大气压小的气体空间压强.可分为高真空、中真空和低真空,和粗真空.它的气体稀薄程度用真空计测定,而用于测定其气体稀薄程度的真空量测仪表也分为:

高真空计(配合真空规管用于量测到10-7Pa的绝对压力);

中真空计(配合规管用于量测到10-3Pa的绝对压力)

低真空计(配合规管用于量测到10-1Pa的绝对压力)

粗真空表(计)(用于量测到0~-760mmHg的真空表)
   本公司所生产的真空表主要用于通常用于粗真的的量测.真空表由导压系统包括接头 、弹簧管（又称登管或波登管,是真空表的压力敏感元件）、阻尼镙钉、连杆传动机构、齿轮放大机构、示数装置（指针与标度盘）和外壳部分（包括表壳 、圈罩、表窗）组成.通过弹簧管的线性弹性变形的位移,传递压力到仪表的示数装置,从而达到量测的目的.真空压力是指低于大气压的负压力,真空表指示的压力值的绝对值被称为真空度.
    真空表的量程较小,最大仅为0~-760mmHg(Max),通常为0~-0.1MPa(0.1MPa=100Kpa=1000mbar=100000Pa约为750mmHg),易受外力的影响,因而在使用时要较为细心.通常影响真空压力表量测精度的有以下几个因素:
1,仪表表盘的大小:表盘的大小影响仪表的测量精度.仪表的表径越小,测压弹性元件就越小,发生的线性位移越小指示精度就越差.盘的大小还影响测量数值读数.真空表的表盘刻度通常为270度分布,表盘越小标盘上的分格就越少,每格代表的数值就越大,读数分辨就差, 读数判定误差就越大.
2,海拔高度:各地的海拔高度不同故而标准大气压的基数也不同,在不同的海拔量测的真空也不同,如在青海高原大气压仅60KPa,因大气压基准不同而造成的误差.
3,压力脉动:不稳定的压力源,造成仪表内部的机件受压力脉动的影响,带动指针的震颤,造成无法精确读数而带来的误差,我们通常叫视值误差.
4,温度影响:一般压力表都建议用在常温下,因为压力表校验是在通常温度下进行的,但实际使用并不一定在通常温度下,由于金属的热胀冷缩特性造成感压元件本生的误差,故而造成误差.

二、技术参数

表头外径:※40mm(1.5") ※50mm(2.0") ※63mm(2.5") ※70mm(2.76")※76mm(3.0")※100mm(4.0")※150mm(6.0")

安装形式:※径向安装型※径向后法兰安装型  ※轴向安装型  ※轴向前带边安装型 ※轴向加支架型  ※轴向法兰加支架型

真空表常规量程(特殊量程可订制):
※0~-1kPa(min)--0~-100kPa(MAX) ※0~-0.0001MPa(min)--0~-0.1MPa(MAX) ※0~-0.1mbar(min)--0~-1000mbar(MAX)

外壳材质:※塑壳  ※铁壳(喷漆)  ※铁壳(镀铬)  ※碳钢壳(烤漆)   ※SUS304不锈钢

指针材质:※塑制(注塑一体成型)  ※铝制(电泳) ※钢制(电泳)  ※钢制(喷漆)

弹性元件材质:※磷铜  ※铍铜  ※不锈钢SUS304  ※不锈钢SUS316或316l

机芯材质:※黄铜  ※黄铜+不锈铁 ※不锈钢SUS304

接头材质:※黄铜  ※不锈钢SUS304 ※不锈钢SUS316

刻度单位:※Pa ※mmAQ ※mmH2O ※mmWater ※cmH2o ※mbar ※bar ※kPa ※MPa  ※mmHg ※cmHg ※inHg ※psi ※kgf

刻度盘材质:铝制(白瓷底漆,特殊规格可订制)塑制

罩圈材质:※铁制罩圈(喷漆)  ※铁制罩圈(电镀)  ※不锈钢1Cr18Ni9Ti  ※不锈钢SUS304

镜面材质:※压克力  ※安全玻璃  ※钢化玻璃 ※PC(聚碳酸酯)

使用温度:-30~80℃（工作温度持续高于80℃建议外加散热装置)

环境温度:-30~60℃（工作温度持续高于80℃建议外加通风装置)

相对湿度:10%~80%(RH)

防护等级:IP54~IP65

认可标准:GB1226-86/ASME B40.1

精度等级:(各种表径真空表在常温条件下)：
※25mm(1.0") 5%f.s.  ※40mm(1.5") 2.5%f.s.  ※50mm(2.0") 2.5%f.s.  ※63mm(2.5") 2.5%或1.6%f.s.
※76mm(3.0") 2.5%或1.6%f.s.  ※100mm(4.0") 1.6%或1.0%f.s.  ※150mm(6.0") 1.6%或1.0%f.s

接头镙纹:(可按用户要求制做特殊螺纹)
※英制锥管螺纹:1/8PT,1/4PT,3/8PT,1/2PT　※英制直管螺纹:G1/8,G1/4,G3/8,G1/2         ※塔形接头:4mm.6mm,8mm,10mm　
※公制螺纹:M8,M10,M14,M16,M20           ※美制锥螺纹:1/8NPT,1/4NPT,3/8NPT,1/2NPT   ※KF16快装接口

填充介质:(此选项仅充油型适用,我公司真空表一般选充低粘度硅油)
※硅油(低粘度):一般用 -30~50℃　　　※硅油(高粘度):高温用 -20~80℃
※甘油(丙三醇):食品用 -5~40℃　　　 ※氟化油:盐类,酸类用 -20~50℃

结构样式:※亚克力镜面嵌入式  ※罩圈压紧式  ※罩圈螺丝锁紧式  ※罩圈外卡旋紧式  ※罩圈外卡缩口旋紧式 ※滚边式

安装环境:可适应于无酸,碱或对铜合金,电镀件,不锈钢无腐蚀的气体或气雾的工作环境,用于野外或露天的真空表请另外注明.

随机附件:合格证,使用说明.

可选项目:如用于压力脉冲较大的介质可选取配缓冲弯管或阻尼器.

适用介质:兼容与铜及铜合金,不锈钢不起反应的全部流体介质.

订购须知:
1.请注明所需 订购真空表的表头尺寸.
2.请注明所需订购真空表的量程.
3.请注明所需 订购真空表的安装形式.
4.请注明所需订购真空表的接口类型.
5.请注明所需 订购真空表量测介质的工作温度.
6.请注明所需订购真空表量测介质的环境温度.
7.请注明所需订购真空表量测需要达到的精度等级.

三、特点

1.与传统的U型管真空计或水银真空计相比较,不论在直观的读数还是安装的便捷上,真空表的优势是传统真空计无可比拟的.
2.真空压力表在近年来的批量生产下,成本不断的降低,和传统真空计性价相比更能体现其价值.
3.广泛的使用空间,省却了工作环境对真空压力表使用上的种种制约.
4.灵活的安装方式,便于拆卸.亮丽的外观更让使用设备显示价值.
5.众多的压力量程,能更好的适应客户的要求.
6.多种材料可供选择.

四 、外型结构
