| 材质 | 不锈钢 |
|---|---|
| 结构形式 | 垂锤式 |
| 连接形式 | 法兰 |
| 阀瓣开启高度 | 全启式安全阀 |
| 品牌 | 无锡宝庆石化 |
| 型号 | HXF-Y型 |
液压安全阀（HXF-Y型）
主要用途：
根据**标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀“。可见呼吸阀，阻火器是储罐不可缺少的安全设施，它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。
技术参数：
NO | 1 | 2 | 3 | 4 | 5 | 6 |
构件 Component | 壳体 Body | 阀杆 Stem Guide | 阀盘 Pressure | 阀座 Pressure Seat | 垫片 Gasket | 阻火芯件 Fire Arresting |
材质 Material | 不锈钢 Steel 铝合金 Aluminums 碳钢 Casting | 304 316 316L PTFE | 304 316 316L PTFE | 304 316 316L PTFE | 304 316 316L PTFE | 304 316 316L PTFE |
操作压力：
A型：+355Pa(+36mmH2O)、-295Pa(-30mmH2O)
B型：+980Pa(+100mmH2O)、-295 Pa(-30mmH2O)
C型：+1750Pa（+180 mmH2O)、-295 Pa(-30mmH2O)
D型：特殊压力，用户指定。
阻火层材质：304不锈钢。
防爆级别：BS 5501；IIA、IIB、IIC。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法）GB5908-86等标准进行制造和验收：或用户指定标准。

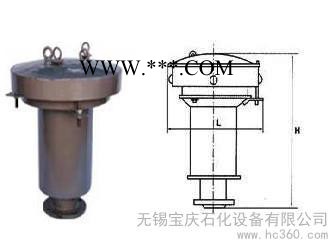

尺寸表：
DN | 80 | 100 | 150 | 200 | 250 |
L | 220 | 500 | 650 | 900 | 1050 |
H | 424 | 605 | 705 | 755 | 885 |
维护保养方法：
1、 存放：
安全阀产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中：呼吸阀系列产品在运输时不得倒置。
2、 维护：
a、 呼吸阀系列产品，应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干净：每半年给阀套、阀杆擦拭一遍变压器油。
b、 每半年应检查阻火器呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清楚污渍，然后用清水将阻火层清洗干净，放在通风吹干后再放入壳体内。
c、 以上产品壳体内外表面的油漆应每年涂刷一遍。
订货须知：
1、 订货时请注明产品尺寸、操作压力及材质。
2、 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
