| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN15~DN500（mm） |
| 适用介质 | 蒸汽,水,液化气,空气 |
| 压力环境 | 低压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 形态 | 直通笼式 |
| 类型(通道位置) | 二通式 |
| 标准 | 德标 |
| 密封形式 | 硬密封型 |
| 规格 | DN15,DN20,DN25,DN32,DN40 |
| 稳定性 | 调节阀动态稳定性好、噪声低、防空化、适宜控制各种温度的高压差流体 |
| 产品标准 | 产品符合GB/T4213-2008，DIN和ANSI标准 |
| 特性 | 高精度流量特性，高容量流量特性 |
| 品牌 | boilz博尔兹 |
| 型号 | TYP302 |

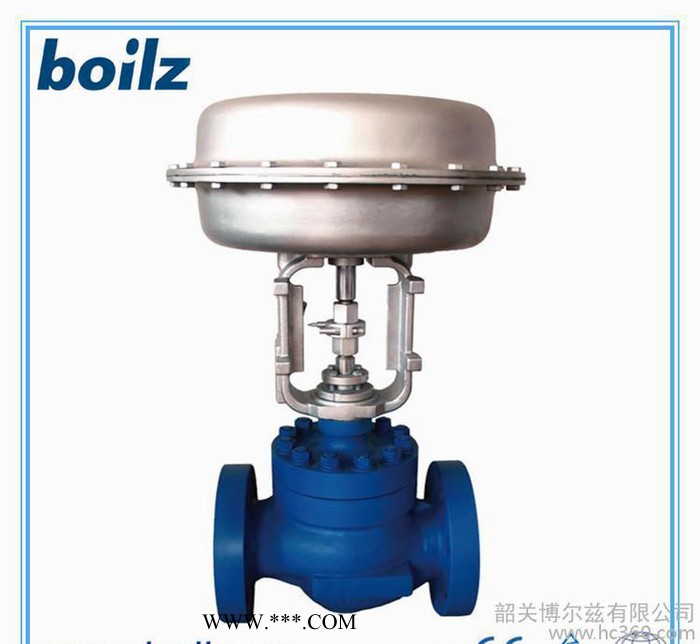

多级降压降噪调节阀（TYP302）
多级降压降噪调节阀是新型调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒周围
流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，
动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好，噪音低、防空化、适宜控制
各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。
产品符合GB/T4213-2008，DIN和ANSI标准。

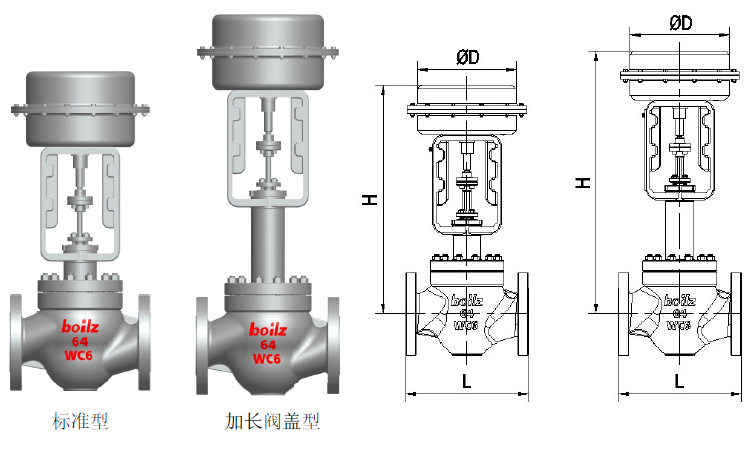

型式：直通笼式双座平衡
公称通径：15~500mm
公称压力：ANSI 125,150，300，600，JIS 10，16，20，30，40K,PN 1.6，4.0，6.4MPa
连接形式： 法兰式：FF RF RJ LG 标准按ANSI B16.5;JISB/T79.1凸面，JB/T79.2凹凸面，PN4.0MPa
焊 接 式：嵌接焊SW、对接焊BW
上 阀 盖： 常温型：-17~230℃，伸长I型：-199℃~560℃；
填 料： V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料，石墨；
阀内组件
阀芯形式：压力平衡式阀芯
流量特性：高精度流量特性，高容量流量特性；
执行机构
形 式: 多弹簧式薄膜/活塞执行机构、电动 膜片材料： 乙丙橡胶夹尼龙
供气压 力：0.02~0.45MPa 环境温度： -30~+70℃
阀作用形式：气—开、气—关式 附 件：定位器、手轮机构、阀位传送器。
性能
泄漏量： 金属阀座：符合标准 ANSI B16.104IV级，小于额定Cv的0.5℃
聚四氟乙烯阀座：符合标准ANSI B16.104IV级，小于额定Cv的10-7
回差：3﹪（不带定位器），1％（带定位器） 线性 5﹪（不带定位器），1﹪（带定位器）
可调比：50:1， 30:1
