| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 其它 |
| 产品用途 | 矿用阀门、疏水阀门、配水闸阀 |
| 品牌 | 宁炬 |
| 型号 | 配水闸阀PZ600 PZ600-I |
一、特点及应用

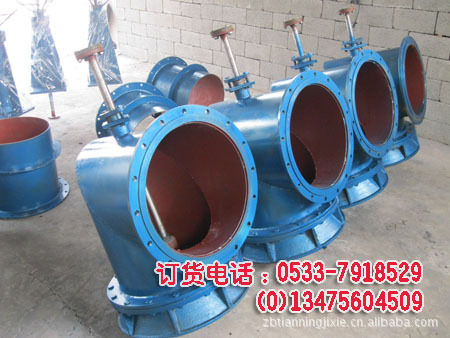

1、淄博天宁机械有限公司生产的PZI、PZII型配水闸阀是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PZ—I型）和电动（PZ-II型）。
2、型号意义：如PZ—400—II
PZ——配水闸阀
400—公称直径
II—II型（电动）
二、结构说明
1、配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。
2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。
3、闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以保证阀的密封性能。
4、短管用于埋入配水井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。
三、淄博天宁机械有限公司生产的PZI、PZII型配水闸阀主要参考数据
名称 | 型号 | 规格DN（mm） | 主要技术性能 | 阀体材料 | 操作行程 | 重量（Kg） | |||
公称压力PN巴（kgf/cm2) | 适用 | 带法兰短管 | 不带法兰短管 | ||||||
介质 | 温度 | ||||||||
配水闸阀 | PZ400-1 | 400 | 1 | 水 | ≤50℃ | A3 焊接 | 168 | 332 | 272 |
、、 | PZ500-1 | 500 | ″ | ″ | ″ | ″ | 193 | 404 | 327 |
、、 | PZ600-1 | 600 | ″ | ″ | ″ | ″ | 218 | 592 | 481 |
、、 | PZ800-1 | 800 | ″ | ″ | ″ | ″ | 250 | 828 | 674 |
、、 | PZ1000-1 | 1000 | ″ | ″ | ″ | ″ | 268 | 1301 | 1071 |
四、外形及安装尺寸表
（1）不同L值时的连接杆长度H4
| 型 号 | L | |||
| 5000 | 4500 | 4000 | 3500 | |
| PZ-400 | 3780 | 3280 | 2780 | 2580 |
| PZ-500 | ||||
| PZ-600 | 3510 | 3010 | 2510 | 2010 |
| PZ-800 | ||||
| PZ-1000 | 3120 | 2820 | 2120 | 1620 |
| PZ-1200 | 3040 | 2540 | 2040 | 1540 |

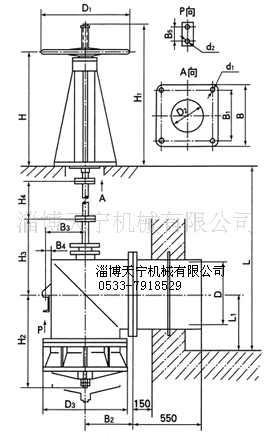

（2）安装尺寸表
| 型号 | 操纵台 | 闸门 | 操作行程 | 质量(kg) | ||||||||||||||||
| 带短管 | 不带短管 | |||||||||||||||||||
| B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | ||||
| PZ-400 | 350 | 300 | 180 | 19 | 500 | 750 | 965 | 330 | 235 | 27 | 60 | 15 | 540 | 580 | 635 | 400 | 250 | 168 | 335 | 275 |
| PZ-500 | 380 | 285 | 640 | 630 | 500 | 300 | 193 | 410 | 330 | |||||||||||
| PZ-600 | 600 | 1403 | 450 | 345 | 35 | 80 | 19 | 740 | 720 | 815 | 600 | 350 | 218 | 600 | 480 | |||||
| PZ-800 | 550 | 445 | 940 | 885 | 800 | 450 | 250 | 830 | 675 | |||||||||||
| PZ-1000 | 500 | 400 | 250 | 22 | 700 | 900 | 1246 | 670 | 548 | 36 | 100 | 23 | 1175 | 966 | 1076 | 1000 | 550 | 268 | 1300 | 1072 |
| PZ-1200 | 1296 | 780 | 652 | 40 | 120 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 | |||||||
本公司经营矿用阀门、疏水阀门、配水闸阀PZ600 PZ600-I，质量保证，欢迎咨询洽谈。
