| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 工作压力 | 低压 |
| 公称通径 | 300 |
| 规格 | DN300 |
| 介质温度 | 120 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 适用介质 | 空气 |
| 外形 | 中型 |
| 形态 | 旋转式 |
| 用途 | 放料 |
| 压力环境 | 常压 |
| 品牌 | 中海 |
| 型号 | YJD-16B |
| 加工定制 | 是 |
| 通道位置 | 二通式 |
本公司主要生产星型卸灰阀产品适用于布袋除尘器灰斗卸灰，旋风除尘器卸灰，气力输送卸灰使用，不同的工况使用产品不同，具体可以咨询，材质有铸铁，不锈钢304和316材质，可以根据客户需要订做。

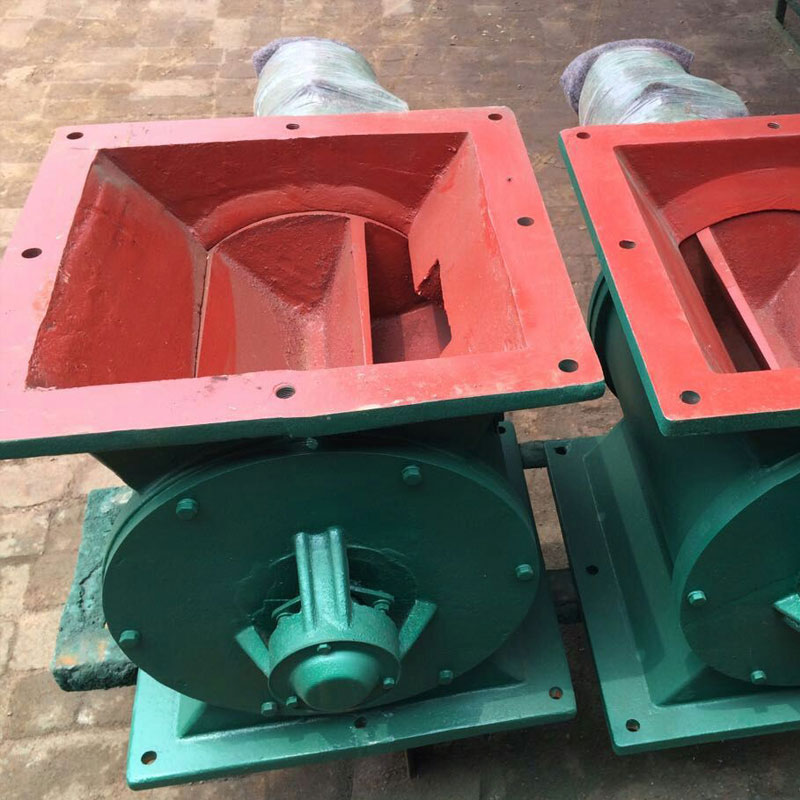

此图片为普通型（不带电机接盘）

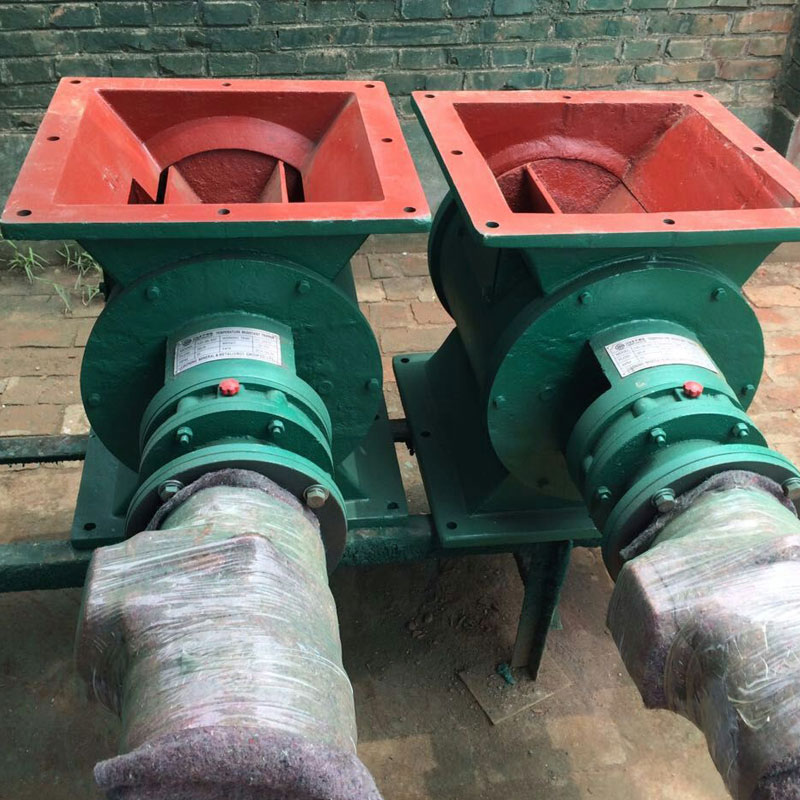

此图为普通带电机接盘图片
有接盘电机使用普通电机，市场上客户好买，方便用户自己换电机，没有接盘，电机为配减电机，直接连接减速机，客户自己想换电机不太好买。也不太方便更换。
星型卸料器是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗料状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。
星型卸料器的特点：
1、结构紧凑，造型美观，使用方便。
2、运转平稳，噪音低。
3、由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大改善。
4、本厂也可按用户要求设计制造。（支架联轴器皮带链条传动）
5、星型卸料器采用00号减速机专用润滑脂，请定期检查，加油。
| A型外形安装尺寸表 (mm) | B型外形安装尺寸表 (mm) |
| 型号 | A | B | C | E | F | M | H | h | n-φ | | YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 | | YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 | | YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 | | YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 | | YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 | | YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 | | YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 | | YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 | | YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 | | YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 | | YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 | | YJD30型 | 600 | 520 | 440 | 1190 | 755 | 300 | 600 | 24 | 12-17 | | | 型号 | φA | φB | φC | E | F | M | H | h | n-φ | | YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 | | YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 | | YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 | | YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 | | YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 | | YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 | | YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 | | YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 | | YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 | | YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 | | YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 | |
| |
| 型号 数据 名称 | YJD 2 | YJD 4 | YJD 6 | YJD 8 | YJD 10 | YJD 12 | YJD 14 | YJD 16 | YJD 18 | YJD 20 | YJD 26 | YJD 30 | | 卸料量 L/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | | r/min | Z型 | 33 也可按用户要求订作 | | 工作温度℃ | T≤80℃ | | 物料 | 粉状，颗粒状 | 电
机 | 型号 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y100
L1-4 | Y100
L1-4 | | KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | | r/min | 1390 | 1400 | 1430 | | 重量 | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 | 301 | |
下面为卸灰阀各种图片展示

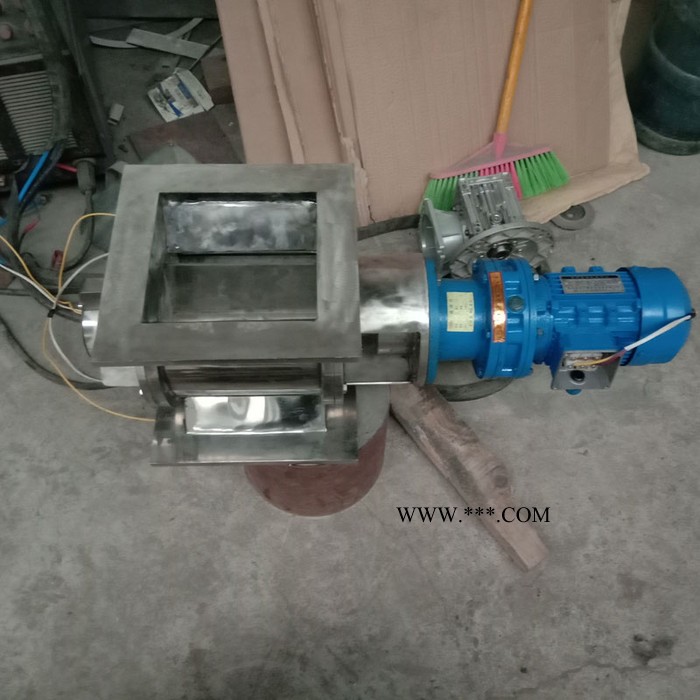

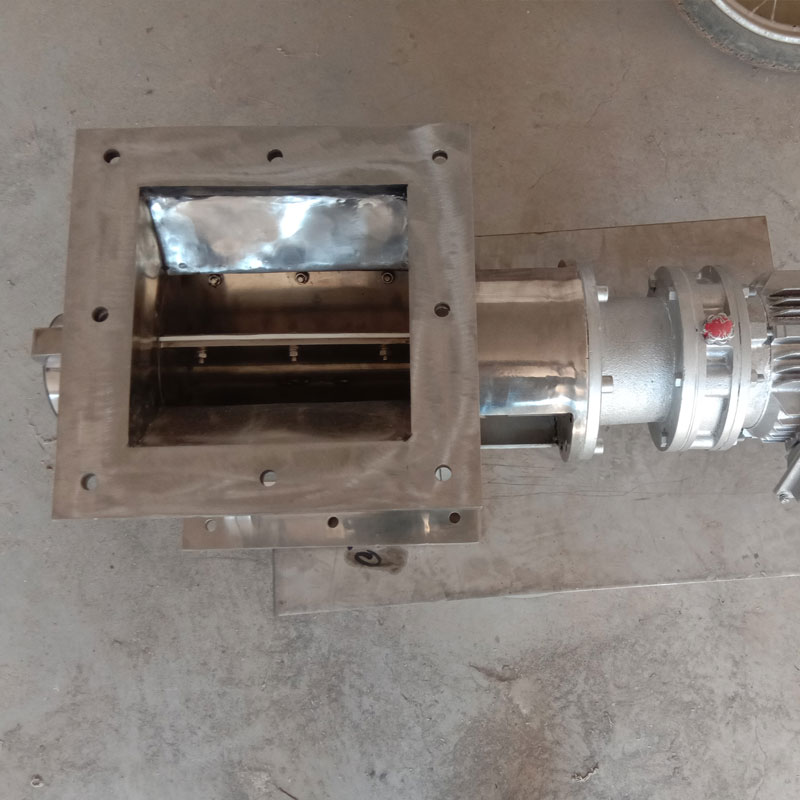

此图为304不锈钢关风机

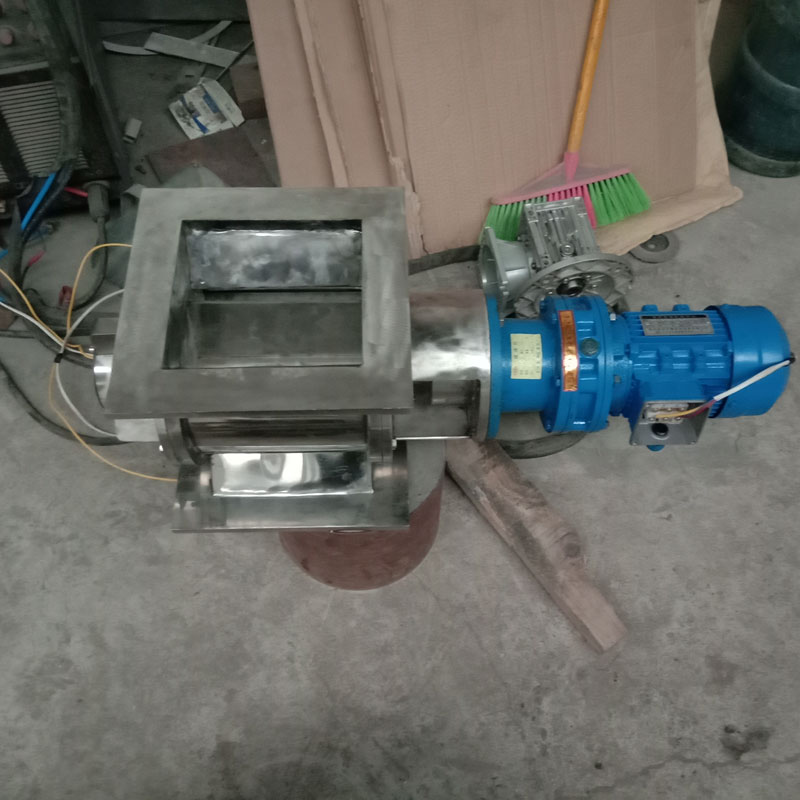

此台为304不锈钢材质

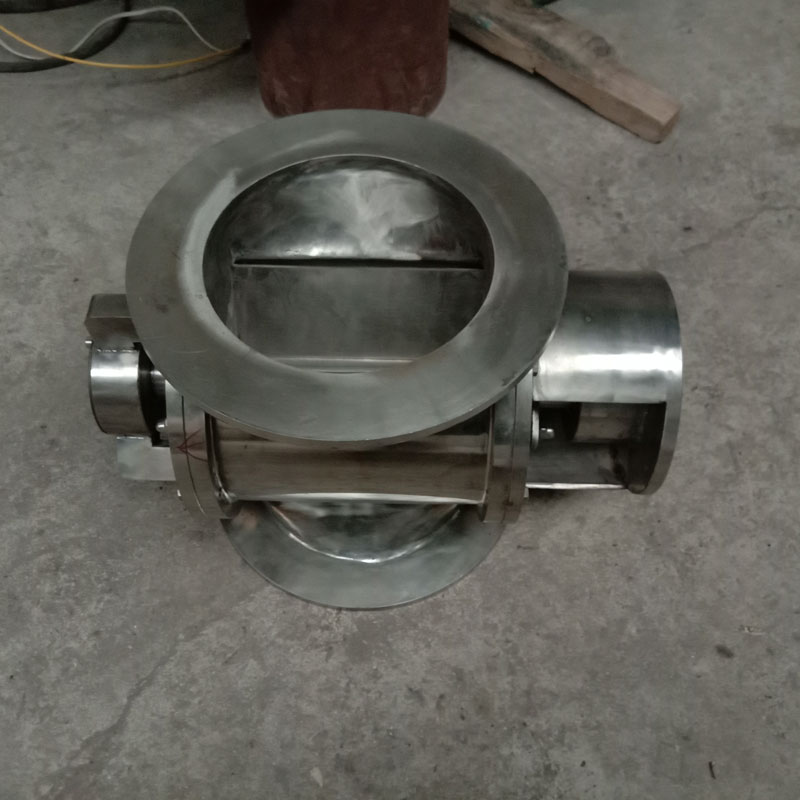

304不锈钢材质
304不锈锈钢材质
304材质不锈钢
304材质

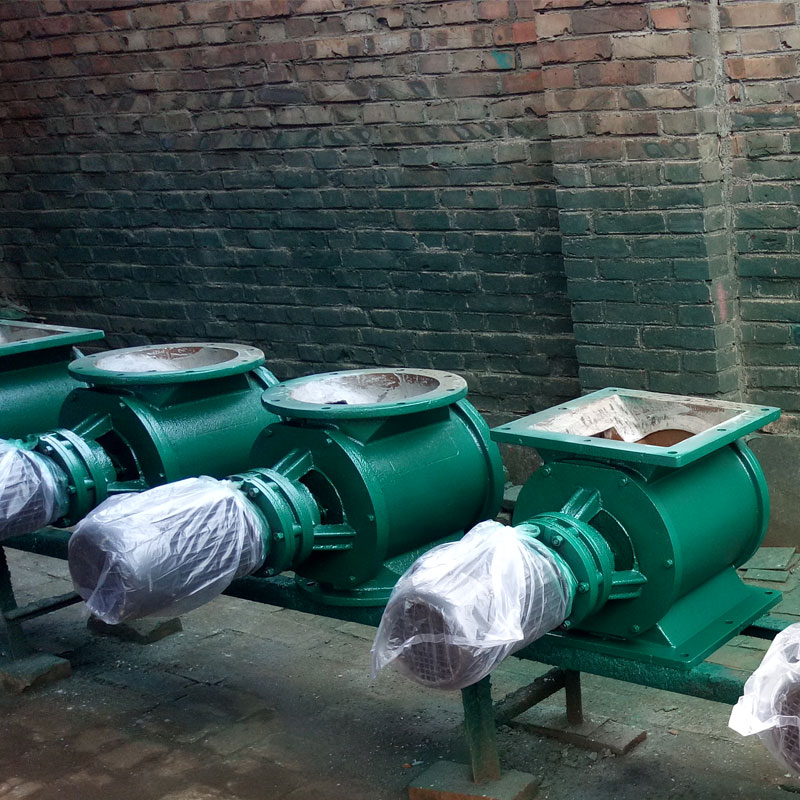

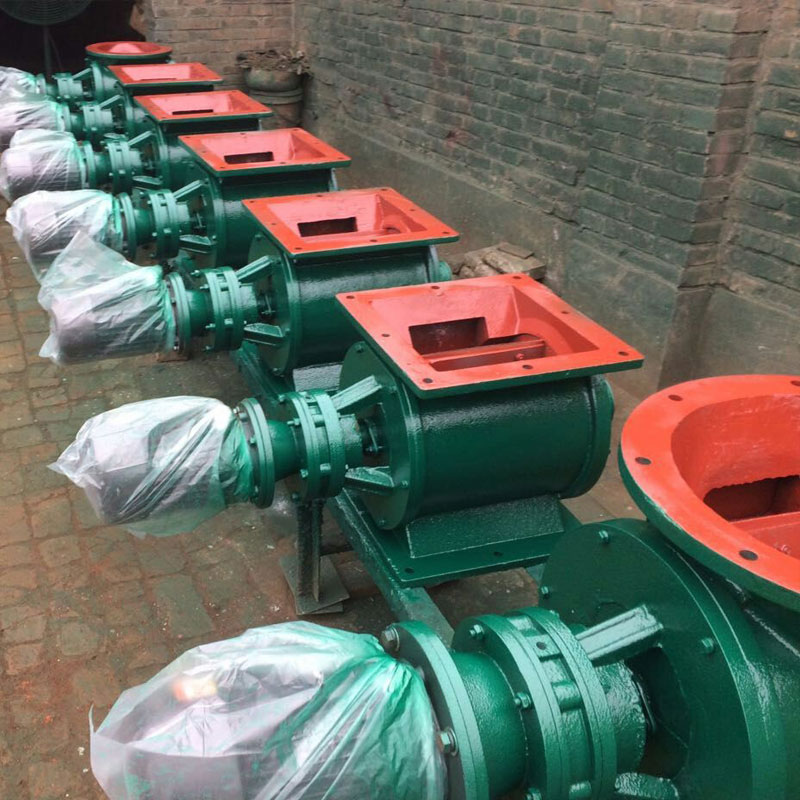

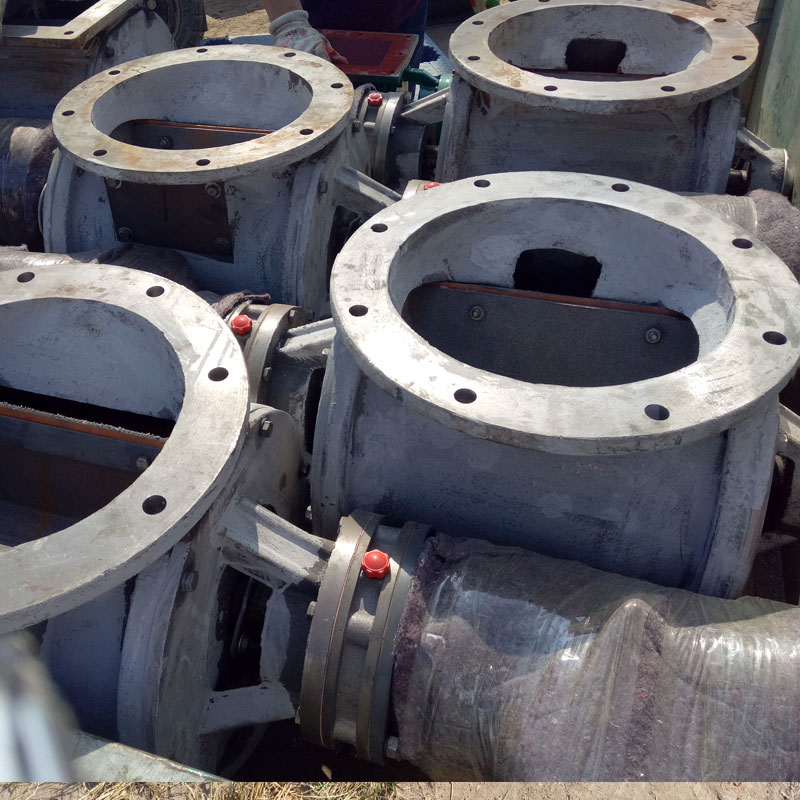

铸铁直连发货现场
发往山东钢厂配套160*6000米布袋除尘器
发往山东钢厂配套160*6000米布袋除尘器

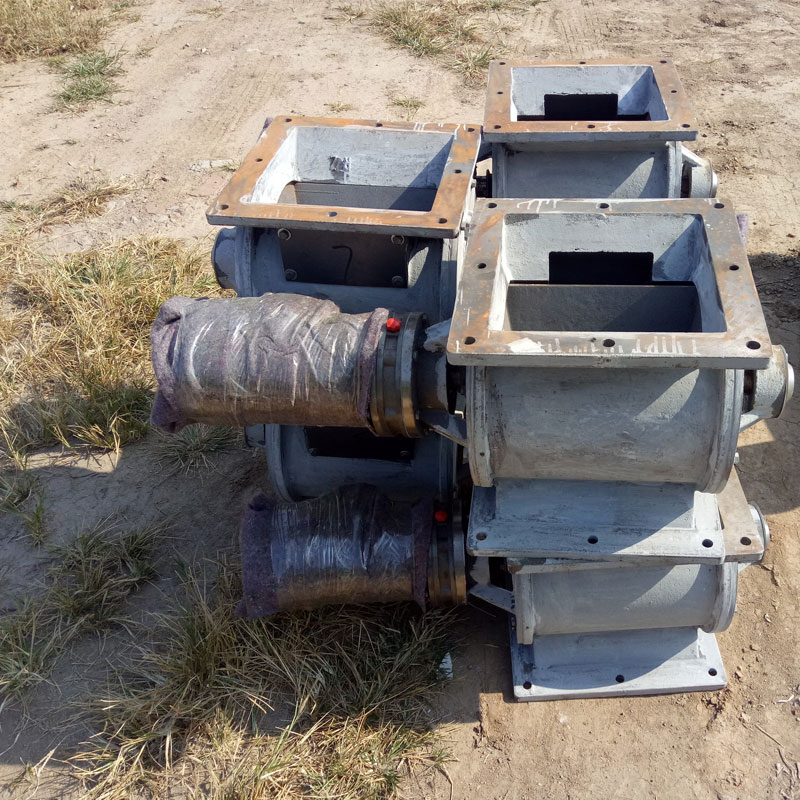

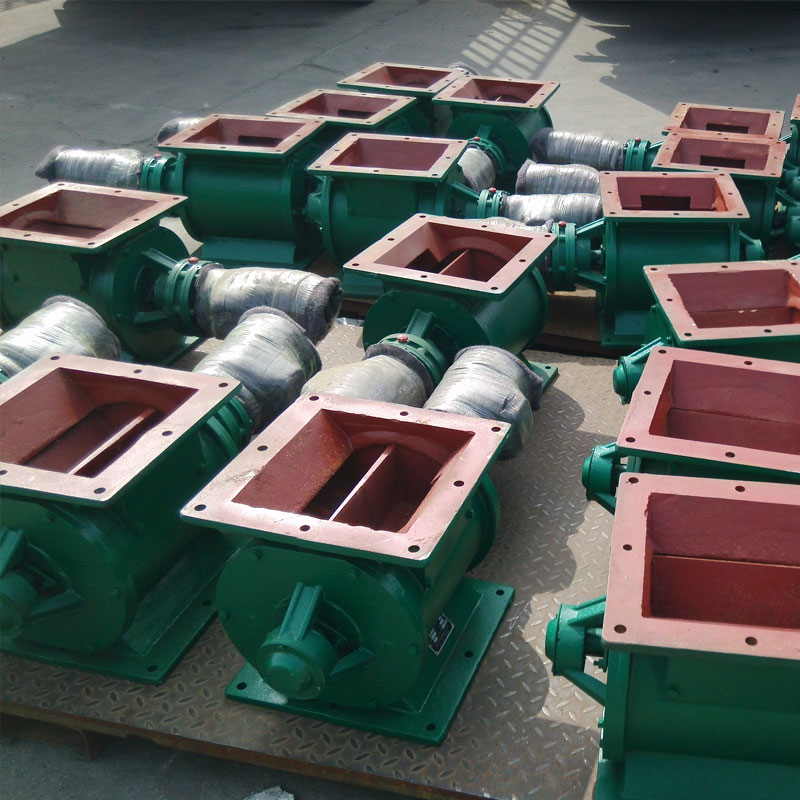

铸铁直连400*400的出口产品
铸铁直连400*400的出口产品
发往广东配套布袋除尘器厂家16A
铸铁直连星型卸料阀
