水封闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污气体，及液化气、天然气、矿井瓦斯所等到洁净气体。主要用于煤制气、冶金、焦化等行业的制气和燃气输配管网上。

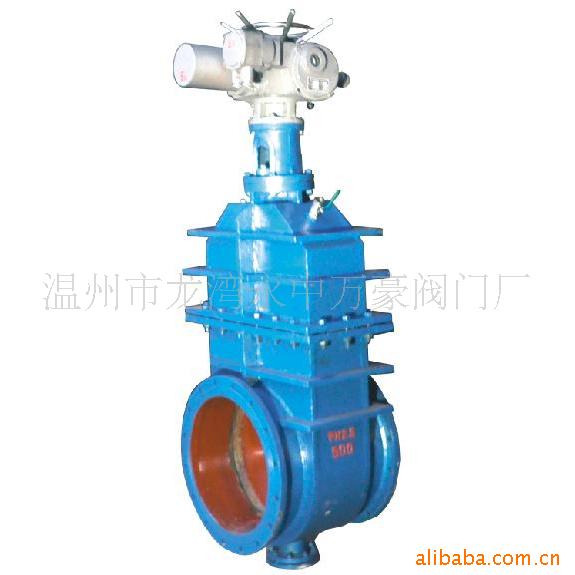

水封明杆楔式双闸板煤气闸阀是源于水封双闸板燃气紧急切断阀及明杆楔式双闸板煤气闸阀基础上设计而成，本系列阀门安装于各处污煤气、洁净煤气管路中作闭路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。

本厂专业生产低压大口径闸阀、城市煤气快速启闭闸阀、水封平行双闸板燃气紧急切断阀、煤气闸阀、止回阀、排泥阀、盲板阀、通风蝶阀、钢制闸门等各种大小口径阀门，适用于市政工程:水厂、电厂、焦化厂、污水处理厂、海水、石油、水蒸气、化学、煤气等.型号:  Z42W(手动煤气闸阀)

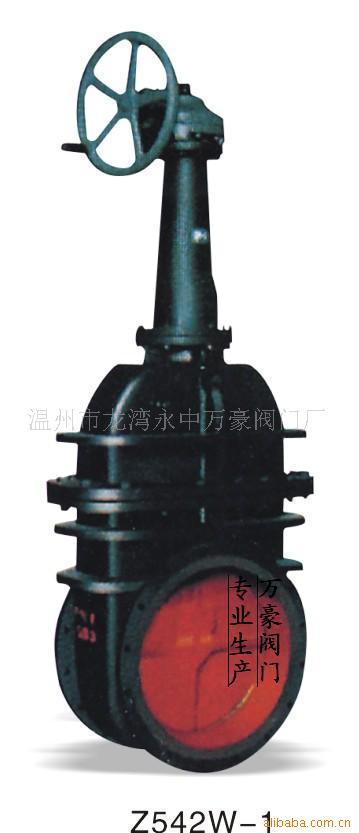

Z542W(蜗轮转动煤气闸阀)

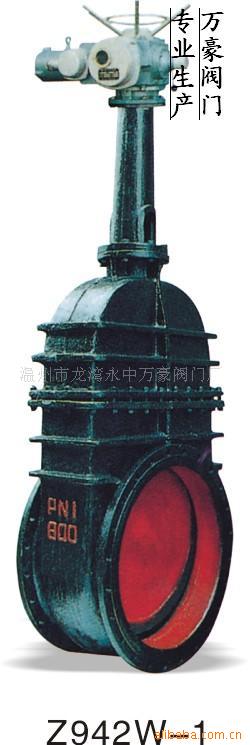

Z942W(电动煤气闸阀)

Z41W/T/H(手动闸阀)

Z541W/T/H(蜗轮传动闸阀)

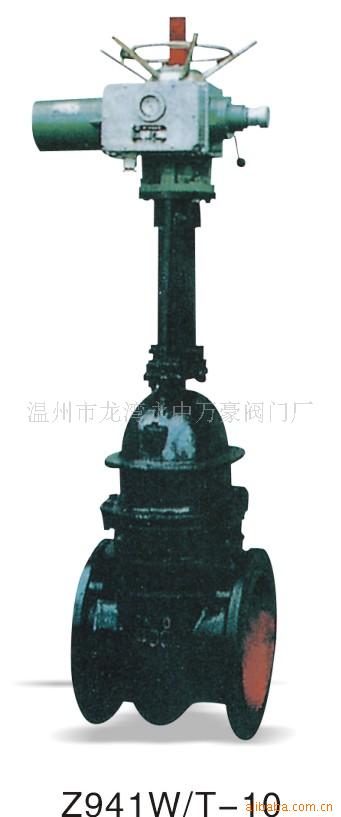

Z941W/T/H(电动闸阀)

Z45W/T(手动闸阀)

Z545W/T(蜗轮转动闸阀)

Z945W/T(电动闸阀)

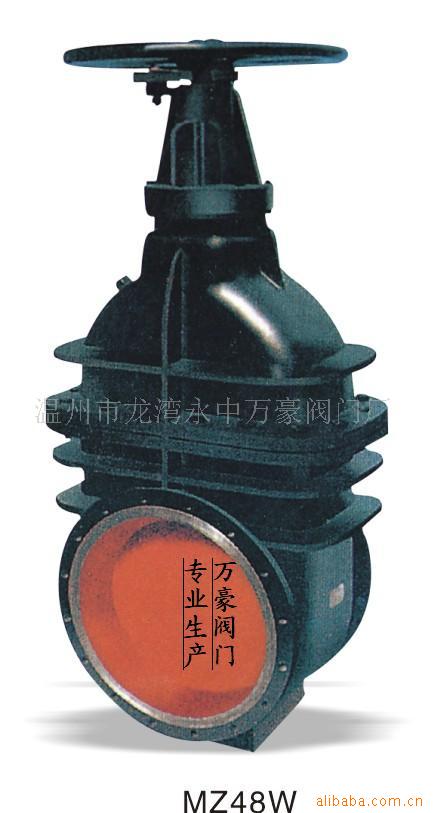

MZ48W(手动城市煤气快速启闭闸阀)

MZ548W(蜗轮转动城市煤气快速启闭闸阀)

MZ948W(电动城市煤气快速启闭闸阀)

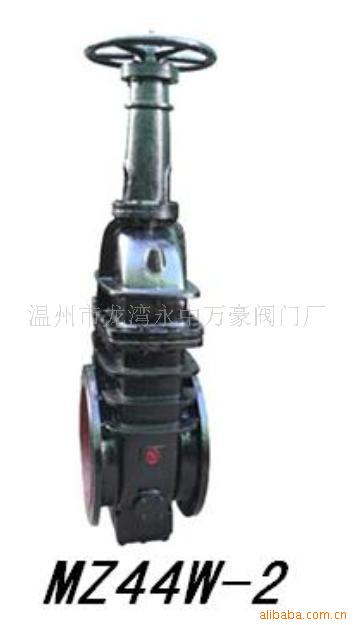

MZ44W(手动城市煤气快速启闭闸阀)

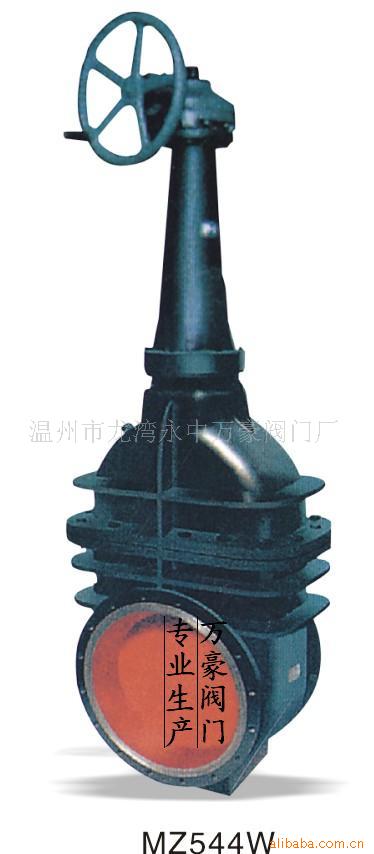

MZ544W(蜗轮转动城市煤气快速启闭闸阀)

MZ944W (电动城市煤气快速启闭闸阀)

等各类低压铸铁法兰闸阀,有欲定购的朋友请来人或来电话详谈,

联系电话:0577-86872071

闸阀是**常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道上。

暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转动动，闸板在阀体内升降。因此，阀门的高度尺寸小。

明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。

楔式闸阀单闸板结构简单，尺寸小，使用比较可靠，它用于常温和中温的各种介质和压力的环境

闸阀的种类按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这**是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。 　　闸阀的闸板随阀杆一起作直线运动的，叫 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也**是将操作转矩变为操作推力。 　　开启阀门时，当闸板**等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。 　　有的闸阀, 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀具有以下优点：

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 　　

2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。 　　

3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 　　

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。 　　

6、结构长度(系壳体两连接端面之间的距离)较小。 　　

7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。 　　

8、价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。 　　

9、形体简单 , 结构长度短，制造工艺性好，适用范围广。 　　

10、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．

闸阀的缺点如下： 　　

密封面之间易引起冲蚀和擦伤，维修比较困难。 　　

外形尺寸较大，开启需要一定的空间，开闭时间长。 　　

结构较复杂。 　　

闸阀的工作原理

闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。

闸板有两个密封面,**常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。

楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这**是自密封。

大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动,也**是将操作转矩变为操作推力。

开启阀门时，当闸板**等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2－1圈,作为全开阀门的位置。

因此,阀门的全开位置，按闸板的位置即行程来确定。

有的闸阀,阀杆螺母设在闸板上，手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀的安装与维护应注意以下事项：

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。 　　

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。 　　

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。 　　

4、带传动机构的闸阀，按产品使用说明书的规定安装。 　　

5、如果阀门经常开关使用 , 每月至少润滑一次。

1、原理　　关闭件（闸板）沿通路中心线的垂直方向移动做全开和全关切断用。 　　

2、选用　　闸阀主要用于截断或接通管路中的介质，一般不作为调节或节流使用。 　　

3、分类　　闸阀根据分类方法不同可分为：平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。 　　

4、特点　　流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。 　　

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。 　　

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行**标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。 　　

5）、带传动机构的闸阀，按产品使用说明书的规定安装。
