| 材质 | 不锈钢 |
|---|---|
| 公称通径 | 15-100 |
| 连接形式 | 卡套 |
| 适用介质 | 其它 |
| 品牌 | 川沪牌 |
| 型号 | ZJRS |

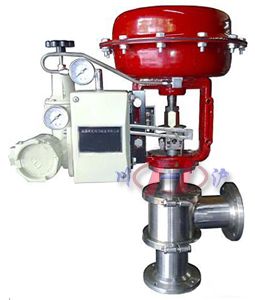

气动卫生级调节阀（卫生级气动薄膜调节阀）
 |  |
|---|---|
| ZJRS气动卫生级调节阀（整体不锈钢） | ZJRS气动卫生级调节阀（本体不锈钢） |
ZJRS气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。采用多弹簧薄膜执行机构及卫生级调节阀阀体组成，气动卫生级调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1978标准，阀门泄漏量符合ANSIB16.104标准。
气动薄膜卫生级调节阀采用角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
| 阀体形式 | 角型铸造球型阀 |
|---|---|
| 公称通径 | DN15～100mm |
| 公称压力 | PN1.0MPa |
| 连接形式 | 卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货） |
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | 三元乙丙橡胶、聚四氟乙烯 |
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 执行器名称 | ZHA/B多弹簧簿膜执行机构 | ||
|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 |
| 有效面积（cm2） | 350 | 350 | 560 |
| 行程（mm） | 10、16 | 25 | 40 |
| 弹簧范围 | 1.5～3kg/cm2（0.15～0.3MPa） | ||
| 膜片材料 | 乙丙橡胶夹尼龙布 | ||
| 气源接口 | RC1/4" | ||
| 环境温度 | -30～+70℃ | ||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||
| 作用形式 | 气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC） | ||
| |  |
| 卫生级调节阀（老型） | 卫生级调节阀（新型） |
| 1 | 阀体 | 304 | 314 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 阀座 | 304 | 314 | 316 | 316L |
| 3 | 垫片 | 聚四氟乙烯（PTFE） | |||
| 4 | 阀芯阀杆 | 304 | 314 | 316 | 316L |
| 5 | 卡箍 | 304 | 314 | 316 | 316L |
| 6 | 密封垫 | 聚四氟乙烯（PTFE） | |||
| 7 | 阀盖 | 304 | 314 | 316 | 316L |
| 8 | 填料 | V型聚四氟乙烯（PTFE） | |||
| 9 | 弹簧 | 304 | 314 | 316 | 316L |
| 10 | 螺母 | 304 | 314 | 316 | 316L |
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 50：1 | |||
| 公称通径 DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量系数KV | 线性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
| 等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
| 额定行程（mm） | 10 | 16 | 25 | 40 | ||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | |||||||
 |
|---|
| 公称通径 DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 法兰式 | 由于该阀门为订做产品，所有外型结构尺寸需以工程师设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 | ||||||||
| 卡箍式 | ||||||||||
| H | 法兰式 | |||||||||
| 卡箍式 | ||||||||||
| H1 | ||||||||||
| A | ||||||||||
