| 加工定制 | 否 |
|---|---|
| 连接形式 | 螺纹 |
| 材质 | 铸铁 |
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 弹簧式 |
| 公称通径 | 40（mm） |
| 适用介质 | 水 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 零部件及配件 | 1.5寸安全阀 |
| 形态 | 柱塞式 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直角式 |
| 阀体构造 | 不封闭式 |
| 规格 | DN40 |
| 属性 | 安全阀 |
| 品牌 | 国产品牌 |
| 型号 | A27W-10T |

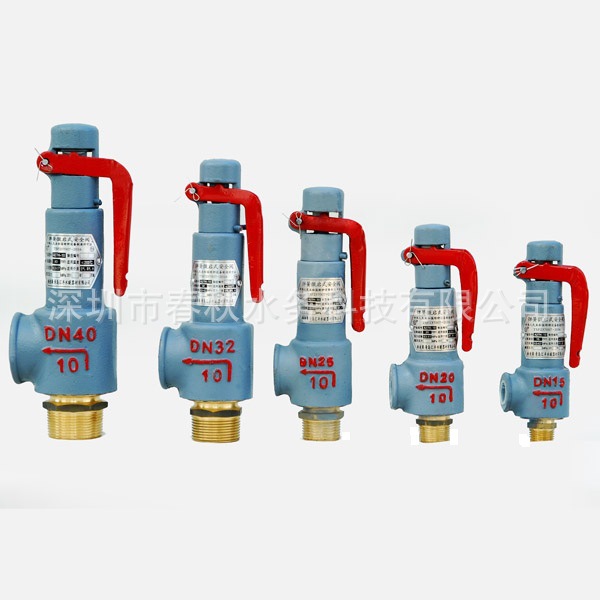

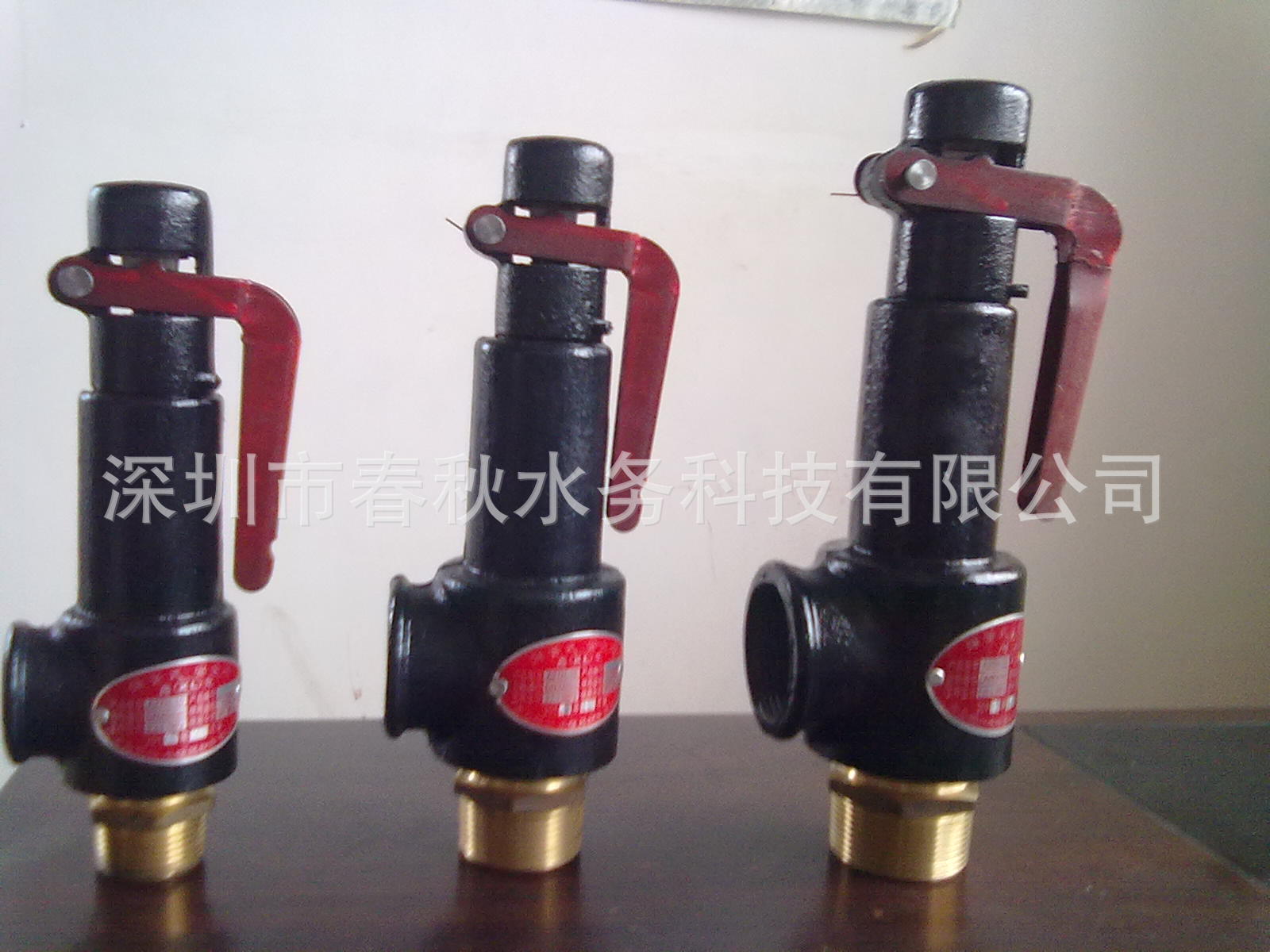

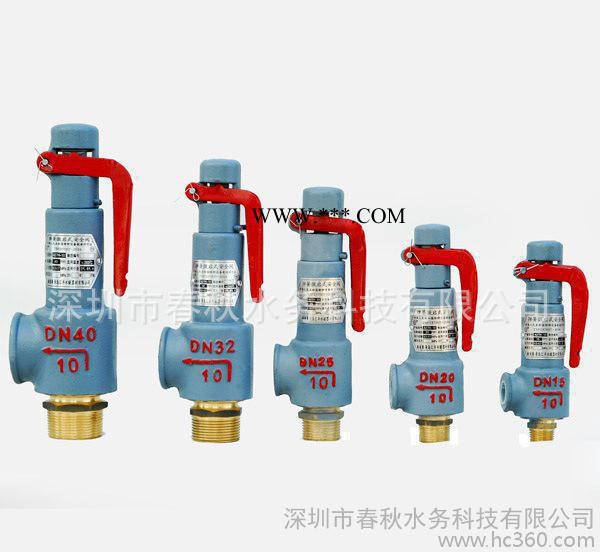

带手柄螺纹微启式A27W-10T型安全阀
产品概述
A27W-10T弹簧式安全阀适用于公称压力1MPa范围以内,压力可选范围0.05~0.3mpa、0.3~0.7mpa、0.7~1.0mpa,工作温度≤200°C，介质为空气，蒸汽或水的压力容器，工业设备和管道上，作为防止超压的一种保护装置。

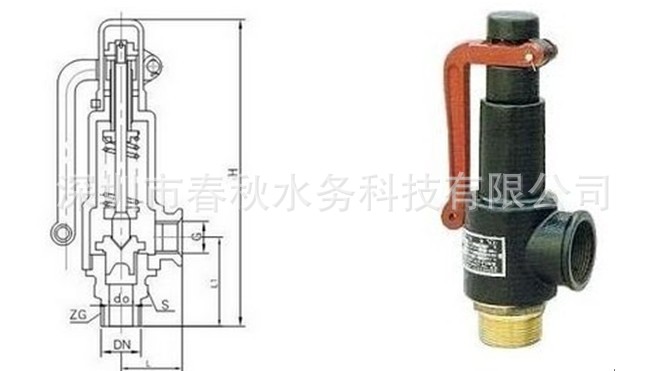

结构图
主要零件材料
零件名称 | 材料 | 零件名称 | 材料 |
阀盖，保护罩 | 可锻造铁 | 弹簧 | 60SMn |
阀体，阀瓣，阀杆 | 铸铁材质 | 拉手 | A3或KT30-6 |
调节螺套，锁紧螺母 | 黄铜 | 铭牌 | 铝 |
主要结构尺寸单位：mm
公称通径 DN | R | do | S | H= | L1 | L | G | 重量 |
15 | 1/2” | 16 | 30 | 176 | 54 | 35 | 1/2” | 1 |
20 | 3/4” | 20 | 34 | 189 | 59 | 37 | 3/4” | 1.2 |
25 | 1” | 25 | 40 | 221 | 70 | 42 | 1” | 1.7 |
32 | 11/4” | 31 | 48 | 247 | 83 | 45 | 11/4” | 2.1 |
40 | 11/2” | 37 | 56 | 269 | 89 | 55 | 11/2” | 3 |
50 | 2” | 48 | 66 | 305 | 104 | 67 | 2” | 4.7 |
65 | 21/2” | 62 | 86 | 362 | 116 | 76 | 21/2” | 9 |
80 | 3” | 73 | 98 | 383 | 125 | 84 | 3” | 11.5 |
结构简述
1、带扳手弹簧微启式安全阀A27W-10T具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
安装说明
1、A27W-10T型安全阀必须垂直安装，并**好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、A27W-10T型安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响A27W-10T型安全阀的排放能力。
