| 标准 | 德标 |
|---|---|
| 材质 | 铸铝 |
| 动作方式 | 常闭 |
| 工作温度 | 常温 |
| 公称通径 | 25~50 |
| 规格 | AC24V |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 适用介质 | 液化气 |
| 形态 | 隔膜式 |
| 用途 | 截止 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | MADAS |
| 型号 | M16/RM N.C |

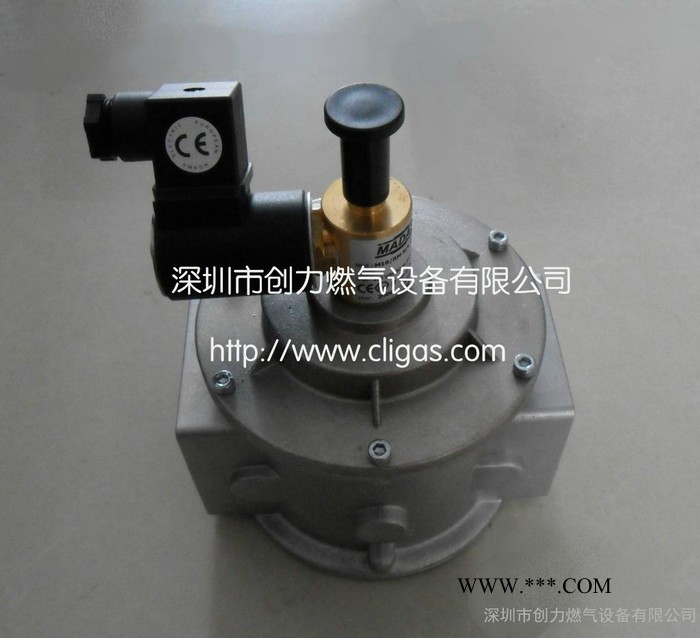

意大利马达斯M16/RMN.C系列防爆常闭型紧急切断阀创力公司13691655822张工提供；
功能及工作原理：意大利MADAS马达斯M16/RM N C燃气紧急切断阀、安全电磁阀是新型的燃气管道工程的安全配套装置，是常闭型电磁阀，阀门在日常工作中处于常开状态，电磁阀线圈处于通电状态。创力燃气设备公司张工；当事故发生时，阀门线圈瞬时断电，通过内部机构弹簧的反作用力迅速关闭阀门。此时即使再通电，阀门仍处于关闭状态。当工作人员处理完事故，首先给线圈通电，然后人工重新开启阀门，才会恢复供气。创力燃气设备公司张工；
操作：M16/RM N C系列手动复位操作过程：1.DN15-DN50手动复位时，线圈通电后，将复位杆防护螺栓按逆时针方向拧下，然后用力向上推手动复位杆，听到“咔”声，说明阀门完全打开，此时即使松开手也不会再次切断，最后将防护螺栓上紧。创力燃气设备公司张工；2. DN65-DN200手动复位时，先给线圈通电，然后按逆时针方向拧下圆柱型防护盖，再用工具按顺时针方向慢慢地旋转复位螺栓，听到“咔”声，说明阀门完全被打开。最后将防护盖上紧。创力燃气设备公司张工；
M16/RM N C系列防爆常闭型燃气紧急切断阀型号：
型号 | 连接口径 | 工作压力 | 连接方式 | 外形尺寸mm | 阀重（kg） |
CM 04C | DN25 | 50、 6bar | 螺纹 | 120X155 | 1kg |
CM 05C | DN32 | 50、 6bar | 螺纹 | 160X215 | 2.0kg |
CM 06C | DN40 | 50、 6bar | 螺纹 | 160X215 | 2.0kg |
CM 07C | DN50 | 50、 6bar | 螺纹 | 160X246 | 2.2kg |
CM 40C | DN40 | 50、 6bar | 法兰 | 200X215 | 6.7kg |
CM 50C | DN50 | 50、 6bar | 法兰 | 216X216 | 8.5kg |
CX 08C | DN65 | 50、 6bar | 法兰 | 310X355 | 11.1kg |
CX 09C | DN80 | 50、 6bar | 法兰 | 310X363 | 11.4kg |
CX 10C | DN100 | 50、 6bar | 法兰 | 350X363 | 19.2kg |
CX 11C | DN125 | 50、 6bar | 法兰 | 480X447 | 30.7kg |
CX 12C | DN150 | 50、 6bar | 法兰 | 480X457 | 33.2kg |
CX 13C | DN200 | 50、 6bar | 法兰 | 600X510 | 55.4kg |
M16/RM N C系列常闭型燃气紧急切断阀线圈及接线参数：
阀门口径 | 电源 功率 | 线圈编号 | 线圈电压 | 接线盒编号 | 接线盒形式 |
DN15-DN50 | 12 Vdc 8VA | BO-0030 | 12V DC R | CN-0010 | 标准型 |
24 Vdc 8VA | BO-0040 | 24V DC R | CN-0010 | 标准型 | |
230 Vdc 9VA | BO-0050 | 220V DC R | CN-0045 | 带整流器 | |
DN65-DN200 | 12 Vdc 18VA | BO-0275 | 12V DC W18 | CN-0010 | 标准型 |
24 Vdc 20VA | BO-0285 | 24V DC W18 | CN-0010 | 标准型 | |
230 Vdc 18VA | BO-0325 | V196DC W18 | CN-0045 | 带整流器 |
★ 操作内型：直动式操作 手动复位。
★ 结 构：膜片密封阀座阀。创力燃气设备公司张工；
★ 适用介质：煤气、天然气、液化石油气、空气等无腐蚀性气体。
★ 工作压力：500mbar-6bar。创力燃气设备公司张工；
★ 公称压力：PN16。
★ 连接方式：螺纹接口（1/2”-2”）。
★ 电源电压：DC12V、DC24V、AC220V/50HZ。
★ 关闭时间：＜1秒（约20毫秒）。
★ 防爆等级：EExmIIT4。
★ 阀体材料：压铸合金铝
★ 密封材料：NBR 腈橡胶。
★ 内件材料：不锈钢和黄铜
★ 电压公差：-15%～+10%
★ 适用温度：-20℃～+60℃
★ 电气连接：插件（不分正负极）
★ 操作系统：不间断输出或脉冲型
★ 外壳防护等级：EExmIIT4。创力燃气设备公司张工；
★ 连接方式：（DN15~DN25铜制）（DN20~DN50）螺纹接口、符合EN10226标准；★（DN50~DN150）法兰接口、符合ISO7005标准。创力燃气设备公司张工；
适用介质：煤气、天然气、液化石油气、空气等无腐蚀性气体
安装规范：★通常要安装在被监控区室内的主供气管上。★严格按照阀体上所标的气体流动方向安装。★禁止将电磁阀倒置安装。★不要用力击打复位部分及线圈连接体。
注意事项：1、电磁阀不要被淋湿；2、严禁私自拆卸阀门；3、手动复位过程必须在电磁阀线圈通电状态下操作。
