| 材质 | 碳钢 |
|---|---|
| 产品认证 | ISO9001 |
| 公称通径 | DN50 |
| 类型 | 直通式 |
| 连接形式 | 4 |
| 适用介质 | 空气，水，蒸汽 |
| 用途 | 调节 |
| 品牌 | 鼎力 |
| 型号 | ZJHP-16C DN50 |

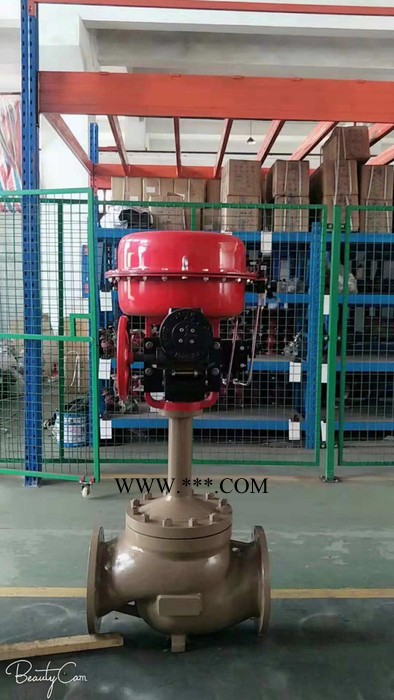

ZJHM精小型气动薄膜套筒调节阀为老一代ZMAM型的改进型产品。具有稳定性好、通用性强、易维修等优点。单密封型适用于泄漏要求较严，压差不大的干净介质场合，改进后，可当切断阀使用；双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。
电话：13694896858
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便，并具有如下优点：
?①采用平衡式结构, 阀前后介质压差对阀瓣产生的不平衡力非常小, 相同工况下同类型阀门所需要的执行机构推力小, 所以其阀杆直径比单座非平衡阀设计或选择更小。
?②阀杆与填料之间的摩擦力比较小, 减小了阀门动作的阻力, 且阀杆和填料的磨损也小, 使用寿命增加。另外, 较小直径的阀杆在中高温时热胀冷缩变化量小, 避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。
?③由于新型套筒阀是平衡式结构, 与非平衡式的直通单座阀比较, 所配置的执行机构可以比较小, 但却可以克服比直通单座调节阀高的介质压差。例如, DN200/ DN250/ DN300 的新型套筒调节阀可配置气缸式执行机构, 可适应更大范围的工作压差**大阀座直径时,允许工作压差是相同配置直通单座调节阀的2倍左右,也可配置薄膜式执行机构和防爆电动执行机构。
?④新型套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计, 阀门拆装方便, 并能达到Ⅳ级以上泄漏量标准。
?⑤在150℃以下时, 金属硬密封可以达到Ⅳ级以上泄漏量标准, 聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/ DN250/ DN300 的新型套筒调节阀使用寿命高于直通单座调节阀。
套筒调节阀是一种套筒导向的高精度调节阀，具备以下设计特色：
l 采用等截面S形流道，流阻小，流通能力大
l 阀芯的上下移动，由套筒导向，动作平稳
l 阀芯与套筒组成压力平衡型结构，可调范围大，调节精度高，且适合较高压差的工况条件
l 阀芯与套筒之间采用浮动型密封环密封，密封附图小，密封性能好
l 气动执行机构为多弹簧薄膜式执行机构和活塞式双作用执行机构，结构紧凑，输出力大
l 适用于各种压力和温度的流体介质的控制
单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型机构，与普通单座阀相比体积小重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合
对气体介质和小管径液体效果好，成本低，经济实惠，维护方便
本身具有防爆功能，且维护简单，故障率低，所以在化工，石化等行业广泛使用
