| 材质 | 铸钢 |
|---|---|
| 产地 | 浙江 |
| 产品认证 | ISO9001 |
| 公称通径 | 40-200 |
| 结构形式 | 法兰 |
| 类型 | 直通式 |
| 连接形式 | 法兰 |
| 适用介质 | 不锈钢 |
| 用途 | 调节 |
| 品牌 | 科姆匹特 |
| 型号 | ZDLP |
科姆匹特【ZDLP电动调节阀产品介绍】
ZDLP电动调节阀是由PSL或3810L系列电子式电动执行机构和单座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。
电动调节阀的应用前景随着电子产品不断进步，尤其是可靠性的进一步提高，使得九十年代国外电动执行机构产生了质的飞跃，其突出的表现是：
①可靠性极高，可以在5-10年内免维修；
②重量大幅度下降，比老式的DKZ、DKJ的电动执行机构轻70％～80％；
③外观也得到了极大的改善；
④性能提高、调整简化、使用更加方便、简单。
值得一提的是，国内的执行机构与之差距太大，仍处于六七十年代的水平。正由于电动执行机构的可靠性得到了根本上的解决，配上高可靠性的全功能超轻型调节阀，使得调节阀成为了真正意义上的第二代产品，到下世纪初，这种高可靠性电子式全功能超轻型调节阀必将逐步取代传统的“气动阀+电气阀门定位器+气源”的组合方式。除上述高可靠、全功能、超轻型的特点外，还将带来如下好处：
（1） 用电源既方便又节约，省去了建立气源站的一系列费用；
（2） 用“气动阀+电气阀门定位器+气源”的复杂方式，它不只是增加了费用，反而带来了可靠性的下降（环节越多，可靠性差的因素增加）；
（3） 从经济性上看，除省去气源站的费用外，还省去电气阀门定位器的费用：现在一台好的进口的电气阀门定位器，通常在5000～6000元以上，更好的在8000～10000的价位上，而这个价位基本上可购回上述高可靠的电子式执行机构；
（4） 环节减少了，相应减少了维修工作量。

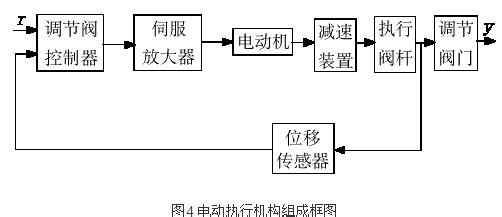

电动调节阀电动执行机构
由于老式电动执行机构可靠性差，因此选用较少，不得已只好采用“气动阀+电气阀门定位器+气源”的复杂组合方式，其目的就是绕开电动执行机构。通过近二十年电动执行机构的发展，尤其是近十年电子式执行机构的问世，它可靠性高、重量轻、外观美，所以其应用迅猛发展，大有取代“气动阀+电气阀门定位器+气源”之势，我们不得不对电动执行机构另眼相看了。
4.1 DKZ直行程电动执行机构
它是七十年代设计的老产品，其结构见图4－11。它可配用DFD电动操作器实现系统的手动、自动的无干扰切换、中途限位、远程控制等。DKZ执行机构分为普通型和隔爆型两种，其推力范围是40～1600kgf，行程是10—100mm。
主要存在的问题是：
①可靠性差；
②伺服放大器与执行机构分开安装，使用不方便；
③笨重，zui小规格DKZ－1100重达38kg，zui大规格DKZ—5600重量高达150kg；
④外形尺寸大，需占据较大的安装空间。如此看来，DKZ的应用将会越来越少。
【ZDLP电动调节阀执行标准】
设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
【ZDLP电动调节阀技术参数】
【连接尺寸】
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 阀座直径dn （mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | |
| 行程mm | 10 | 16 | 25 | 40 | 60 | |||||||
| 公称压力（MPa） | 1.6，2.5、4.0、6.4MPa | |||||||||||
| 阀体可选材质 | WCB、CF8,CF3,CF3M,CF8M | |||||||||||
| 阀芯可选材质 | 304,316 | |||||||||||
| 允许压差△MPa | ≤公称压力MPa | |||||||||||
| 流量特性 | 等百分比特性，线性特性和快开特性 | |||||||||||
| 基本误差% | ±2.5 | |||||||||||
| 回差% | 2.5 | |||||||||||
| 死区% | 1.0 | |||||||||||
| 始终点偏差% | ±2.5 | |||||||||||
| 额定行程偏差% | 2.5 | |||||||||||
| 允许泄漏量Q | Kv值的0.05% | |||||||||||
| 可调范围 | 30:1 | |||||||||||
| 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | ||||||
| 3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | |||||||
| 公称压力介质温度阀体材料 | 1.6MPa | 常温－20℃~＋200℃ 铸铁HT200 | ||||||||||
| 4.0MPa | 常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3 | |||||||||||
| 中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3 | ||||||||||||
| 6.4MPa | 常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3 | |||||||||||
| 中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3 | ||||||||||||
| 公称通径（DN） | L | H1 | H | |||
| PN（MPa） | ||||||
| 1.6 | 4.0 | 6.4 | 常温 | 中温 | ||
| G3/4 | 75 | 75 | 32 | 495 | 574 | |
| 20 | 180 | 185 | 190 | 95 | 577 | 747 |
| 25 | 185 | 190 | 205 | 112 | 672 | 822 |
| 32 | 200 | 210 | 220 | 118 | 682 | 832 |
| 40 | 220 | 230 | 240 | 129 | 830 | 972 |
| 50 | 250 | 255 | 265 | 144 | 860 | 1000 |
| 65 | 275 | 285 | 295 | 178 | 964 | 1124 |
| 80 | 305 | 310 | 325 | 191 | 989 | 1149 |
| 100 | 350 | 355 | 370 | 195 | 1099 | 1159 |
| 125 | 410 | 425 | 440 | 245 | 1287 | 1459 |
| 150 | 450 | 460 | 475 | 255 | 1302 | 1517 |
| 200 | 550 | 560 | 570 | 290 | 1382 | 1557 |

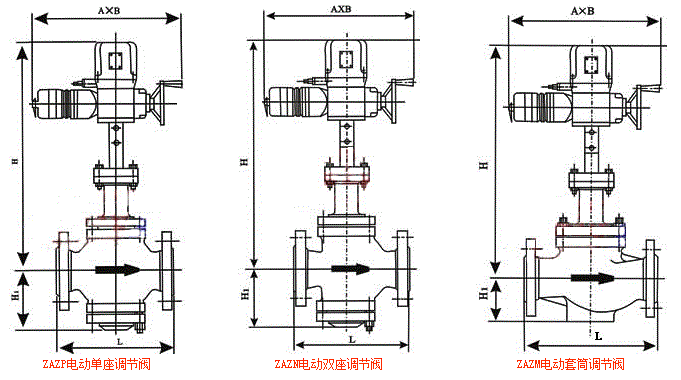

【ZDLP电动调节阀结构图片】
【ZDLP电动调节阀型号说明】
| Z | D | L | P | 16 | C | G |
| 自控阀门 | 执行机构类型： | 位移特征： | 阀芯结构形式： | 公称 压力： | 阀体 材质： | 温度类型： |
| D：表示PS系列 | R：表示角行程 | P：表示单座 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型 | |
| R：表示3810系列 | L：表示直行程 | N：表示双座 | 25：表示2.5MPa | P：表示304不锈钢 | 常温省略不标示 | |
| A：DTR系列 | 40：表示4.0MPa | R：表示316不锈钢 | ||||
| 64：表示6.4MPa |
