| 材质 | 铸钢 |
|---|---|
| 产地 | 浙江 |
| 产品认证 | ISO9001 |
| 公称通径 | 20-300 |
| 结构形式 | 法兰 |
| 类型 | 直动式 |
| 连接形式 | 焊接 |
| 适用介质 | 法兰 |
| 用途 | 调节 |
| 品牌 | 科姆匹特 |
| 型号 | ZZY |

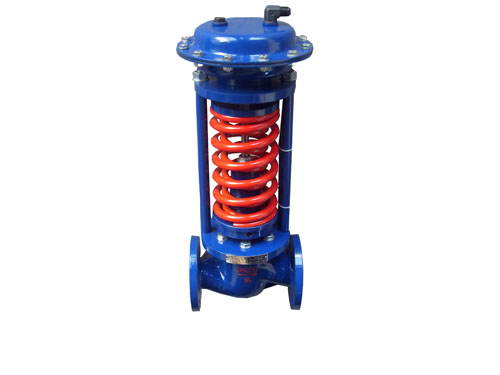

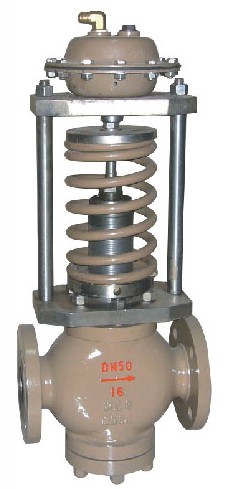

科姆匹特【自力式调节阀】产品介绍
ZZY型自力式调节阀是不需要任何外加能源，利用被调介质自生调节的执行器产品。该产品zui大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。
ZZY型自力式调节阀在国际排名和业绩规模上仍未实现大突破
在我国目前的阀门市场上，除低压阀门到达国际市场能承受的程度外，高压阀门依然需求依托进口。在宏观经济持续看好的形势下，阀门行业的大局部企业消费和销售指标都坚持了较快增长，但受价钱战影响，行业销售收入和利润较去年同期大幅降落。随着世界经济回暖，我国电动直通单座调节阀阀门产品的进出口也有所增长，但由于在高端技术上与国外的厂商相比仍存在较大差距，今后一段时期内，产品技术将成为限制我国调节阀阀门产品开展的一个瓶颈。目前，我国电子式电动单座调节阀阀门行业依然还存在着一些问题，如我国阀门企业主要以低层次、小范围、家庭作坊式企业为主。在产品上，由于反复投资，技术引进不够，我国阀门企业的主导产品依然是低质量的群众产品。目前我国企业消费的各种气动衬氟切断阀阀门普遍制砂机存在着外漏、内漏、外观质量不高、寿命短、操作不灵敏以及阀门电动安装和气动安装不牢靠等缺陷，局部产品只相当于上世纪80年代初的国际程度，一些高温高压和关键安装上需求的阀门依然依赖进口。
【ZZY型自力式调节阀执行标准】
设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
【ZZY型自力式调节阀】产品特点：1、自力式压力调节阀（蒸汽减压阀）无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
2、压力分段范围细且互相交叉，调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
5、橡胶膜片式检测，执行机构测精度高、动作灵敏。
6、采用压力平衡机构，使调节阀反应灵敏、控制精确。
ZZY型自力式调节阀主要零件材料：阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：乙炳、氟、耐油橡胶
ZZY型自力式调节阀连接标准
法兰标准：按GB9113-88、JB/79-94
法兰密封面型式：PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口：内螺纹M16×1.5
※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。
【ZZY型自力式调节阀】产品型号| 类别 | 型号 | 类别 | 型号 |
|---|---|---|---|
| 单座压闭型 | ZZYP-16～64B | 单座压闭型 | ZZYP-16～64K |
| 双座压闭型 | ZZYN-16～64B | 双座压闭型 | ZZYN-16～64K |
| 套筒压闭型 | ZZYM-16～64B | 套筒压闭型 | ZZYM-16～64K |
注：
1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径DN（mm） | 10 | 12 | 15 | 20 | ||||||||||
| 额定流量系数Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
| 公称压力（MPa） | 1.6 4.0 6.4 | |||||||||||||
| 固有流量特性 | 快开 | |||||||||||||
| 保证调压阀正常工作 的zui小压差P（MPa） | 0.05 | |||||||||||||
| 压力分段范围 （KPa） | 15～50 40～80 60～100 80～140 120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000 | |||||||||||||
| 工作温度℃ | 液体≤140;气体≤80；配冷凝器和散热片≤350 | |||||||||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||||
| 法兰尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） | |||||||||||||
| 结构长度 | 按GB12221-89标准 | |||||||||||||

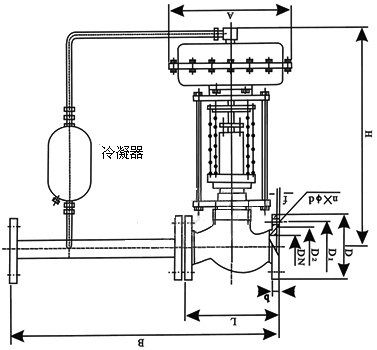

| 可配附件 | 冷凝器（用于介质为蒸汽的场合）、散热片等。 | |||||||||||||
| 执行机构信号接口 | 内螺纹M16×1.5 | |||||||||||||
注：压力分段范围可根据用户要求进行设计。
ZZY型自力式调节阀主要性能指标注
| 控制精度％ | ±8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允许泄 漏量 | 硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
| 软密封（ml/min） | DN（mm） | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
