一、应用范围：

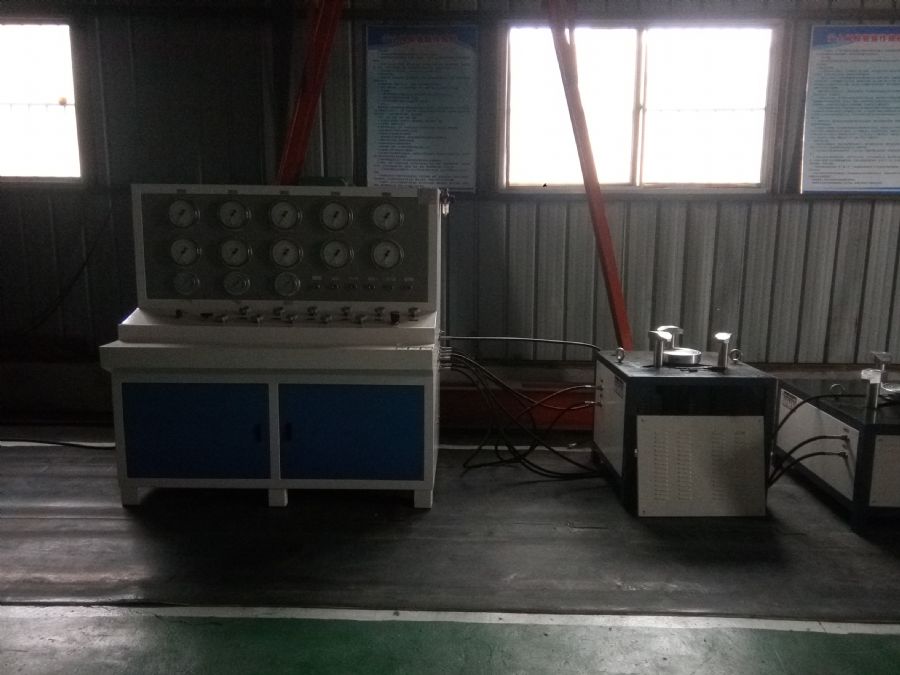

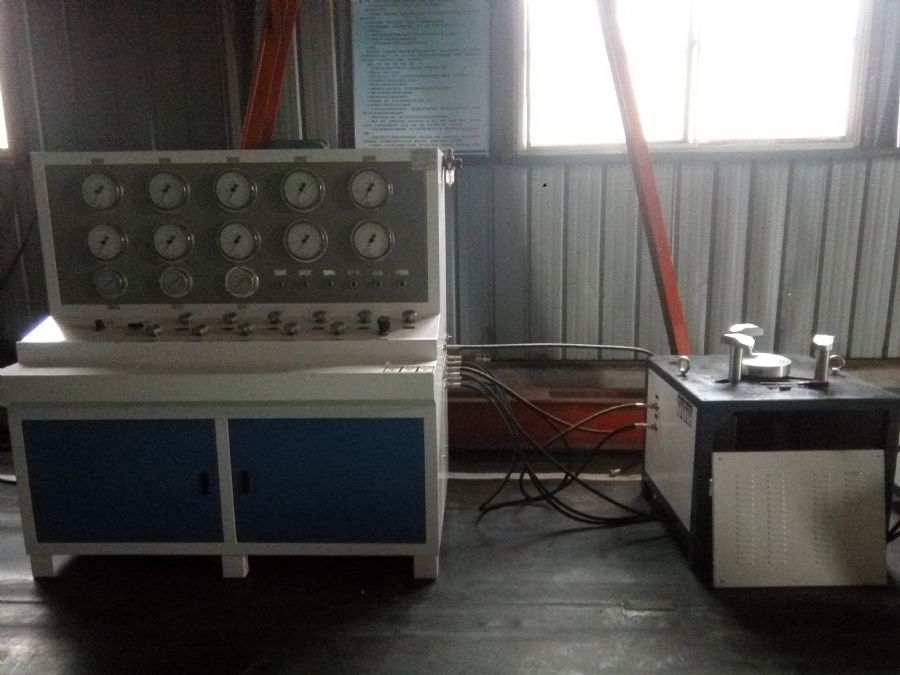

济南思明特高压管道安全阀试验台 安全阀离线检测设备主要用于各种安全阀的压力试验。广泛应用于阀门生产工厂、工程质量检测站、建筑公司、产品质量检验所、科研院校等各种阀门的生产检验、开发研究等领域。参考标准 GB／T1 3927 -92《通用阀门压力试验》，ZBJl6006-90《阀门的试验与检测》，CJ/T3055-95《燃气阀门的试验与检验》，GB12242-89 《安全阀性能试验方法》等。

二、控制方式

高压管道安全阀试验台分手动控制、电脑控制两种。电脑控制系统由微机与可编成PLC控制器上下两级控制系统组成，控制原理先进，采用独立的控制单元，真正实现了模块化控制。能够控制压力的精度，保压效果好，实时自动补压。多路多工位，各路试验可同时进行互不影响。实验数据和图形自动记录并保存在计算机中。手动控制，plc控制及计算机控制方式可以任意选择。

三、高压管道安全阀试验台特点

1、配备思明特气体驱动气体自动增压泵，可轻松实现输出压力任意可调、可控。

2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、电脑控制系统带数据采集软件，可自动采集数据，打印报告，显示压力曲线。

四、高压管道安全阀试验台技术参数

1、驱动气压范围：0.1-0.69 Mpa；且输出压力和驱动气压成正比。

2**大耗气量：1m3/min

3、压力测试范围：0—30Mpa，根据客户实际需求，选择相对应的压力。

4、工作介质：水、空气、氮气。

5、可根据客户需求选择配置便携式自动记录仪。

五、型号选择

济南思明特安全阀校验台适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试。安全阀校验台主要

由气源部分、控制系统、增压系统、校验平台等四部分组成，压封原件及重要配件采用进口产品，校验过程密封性能好，清

洁无污染，噪音低，操作简单，测量范围广，增压速度快，具有良好的控制和操作性。满足标准GB／T1 3927—92和ZBJl6006

—90

管路系统采用非焊接式连接。测试流体系统和驱动流体系统分离、方便试验压力控制和测试介质多样化。有两种不同控制方

式可供选择：手动控制、计算机控制。采用高速采样卡采样试验数据。

设备特点

1、设备设计原理先进，采用高压增压泵提供高压气源，可连续供气，高压缓冲罐提供缓冲和蓄能。

2、测试压力可以无级调节。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、具有掉电保护功能，停电后系统自动卸压，终止试验，保证操作人员和设备的安全。

5、可配备计算机数据数据采集软件，可实时显示压力曲线，打印报告，保存数据。

思明特安全阀校验台只要由四部分组成：气源部分、控制系统、增压系统、校验平台。

1.气源部分：主要指预置气源，预置气源一般是瓶装空气源。
2.控制系统：通过压力表观察气源及增压系统的压力，并通过高精度调压阀调节。可选配计算机自动控制系统，可实现试验

过程的数据采集，自动控制，数据保存和打印试验报告等功能。
3.增压系统：由思明特增压泵、单向阀、蓄能器、安全阀、放空阀等组成。
4.校验平台：由安装工作台、密封盘、螺栓压板等组成。
