认证 | ISO9001 |
---|---|
材质 | 金属 |
产地 | 上海 |
类型 | 二通式 |
连接形式 | 法兰 |
适用介质 | 水/油/空气等 |
用途 | 调节 |
品牌 | 上海晟昌 |
型号 | ZZYP |

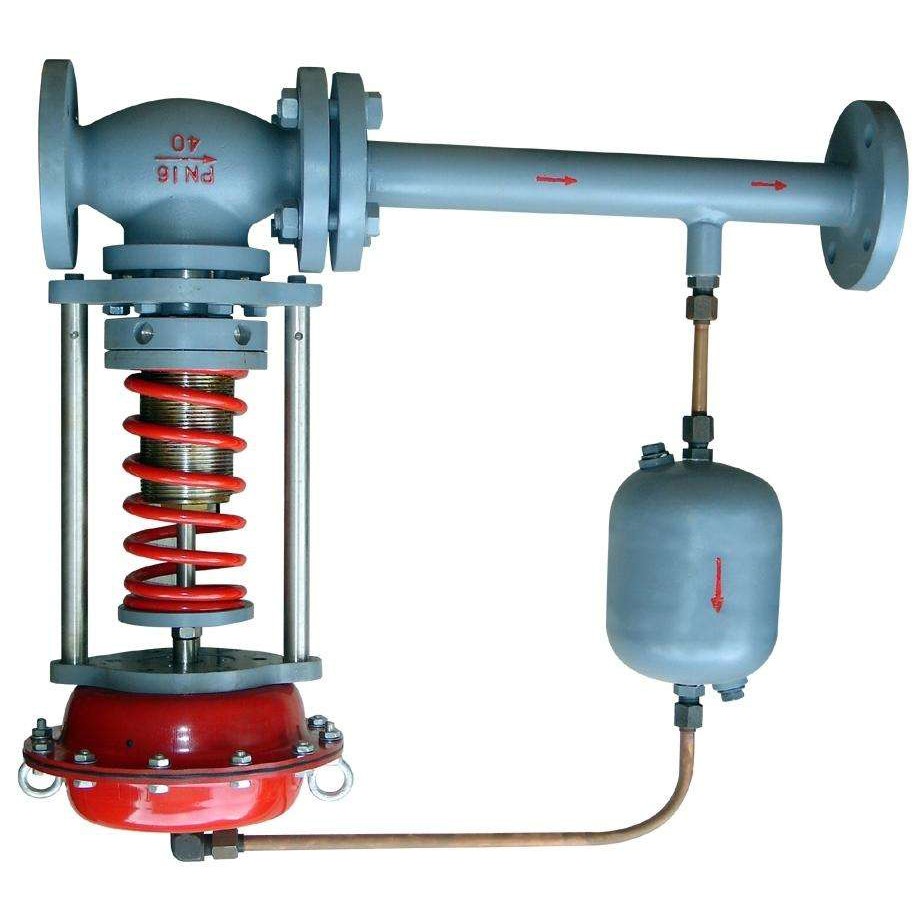

ZZYP 自力式压力调节阀 一、自力式压力调节阀 概述
ZZYP自力式压力调节阀一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。自力式压力调节阀最大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
二、自力式压力调节阀 主要零件材料
材料代号 | C(WCB) | P(304) | R(316) | |
主要 零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
膜盖 | A3、A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 |
三、自力式压力调节阀 主要技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | - | - | - | - | - | - | - | - | - | - | - | |
额定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
允许压差(MPa) | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
公称压力(MPa) | 1.6?4.0?6.4 | |||||||||||
流量特性 | 快开 | |||||||||||
压力调节范围(KPa) | 15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800?780~900、880~1000、600~1500、1000~2500 | |||||||||||
调节精度(%) | ±5 | |||||||||||
工作温度℃ | 液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况) | |||||||||||
适用介质 | 执水、气体、蒸汽、低粘度介质 | |||||||||||
允许泄漏量 | 硬密封(L/h) | 单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级 | ||||||||||
软密封(ml/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
减压比 | 最大 | 10 | ||||||||||
最小 | 1.25 |
四、自力式压力调节阀 外形连接尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
H | 压力 调节 范围 MPa | 15~140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130~300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280~500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480~1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600~1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000~2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A | 压力 调节 范围 MPa | 15~140 | φ280 | φ308 | ||||||||||
130~300 | φ230 | |||||||||||||
280~1000 | φ176 | φ194 | φ280 | |||||||||||
600~2500 | φ85 | φ96 | ||||||||||||
导压管接口螺纹 | M16×15 |

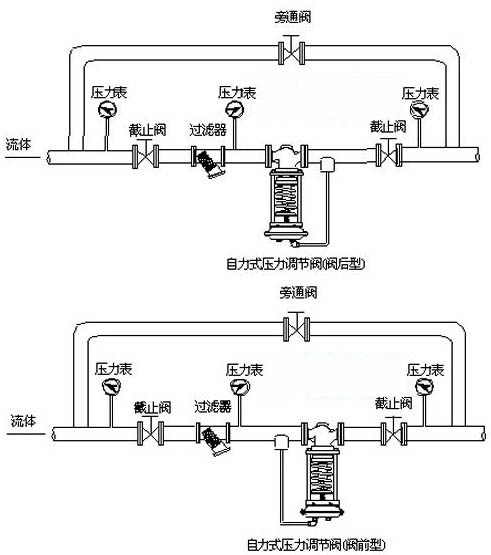

五、自力式压力调节阀 安装典型
订货须知:
⒈自力式压力调节阀产品型号与名称
⒉自力式压力调节阀公称通径DN
⒊自力式压力调节阀连接形式
⒋自力式压力调节阀公称压力和压差
⒌自力式压力调节阀额定流量系数KV
⒍自力式压力调节阀流量特性
⒎自力式压力调节阀适用温度
⒏自力式压力调节阀阀体和阀内组件材料
⒐自力式压力调节阀是否带附件以便为您正确选型
