气动PVC蝶阀的详细资料：

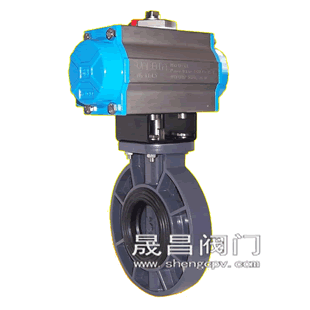

PVC-ZGJD 气动PVC蝶阀|塑料蝶阀

气动塑料蝶阀 产品概述

气动PVC蝶阀重量轻、耐腐蚀性强，采用活塞式气动执行器与塑料蝶阀组成。气动塑料蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

气动塑料蝶阀 产品特点

1、外型结构紧凑美观
2、本体重量轻容易安装
3、 耐腐蚀性强，应用范围广
4、材质卫生无毒
5、耐磨损、容易拆卸，维护简单易行

气动塑料蝶阀 主要技术参数

阀体

阀体形式	直通式阀体
公称通径	DN50～300mm
公称压力	PN1.0、1.6MPa
连接形式	法兰式 / 对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
适用介质	PVC兼容的食品工业化学溶剂

阀内件

阀板形式	蝶形(垂直板式)
流量特性	线性

执行机构

执行器型号	GT系列、ST系列、AT系列、AW)系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动塑料蝶阀 主要性能规范

公称通径DN	50～300(mm)
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6

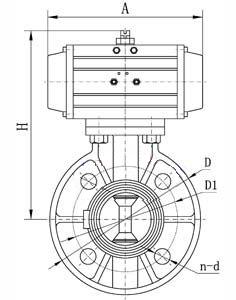

气动塑料蝶阀 主要外形及连接尺寸

通径(mm)	英寸″	尺寸(mm)
		长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23

注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据
