| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 50mm |
| 规格 | DN50 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电磁,气动,电动 |
| 适用介质 | 油品 |
| 形态 | 柱塞式 |
| 用途 | 调节,调压,截止,进水 |
| 压力环境 | 常压 |
| 品牌 | NORGER/诺冠 |
| 型号 | ZDLN |
| 加工定制 | 是 |
| 通道位置 | 直角式 |
基本信息
中文名称
气动式调节阀
管道介质
流量、压力、温度
特点
控制简单，反应快速
应用行业
石油、化工、电力、冶金
结构
直角回转
本质
安全
反应
快速
方式
直行程和角行程
| 目录 | 1概述 2分类 3用途及特点 | 4特点总结 5安装原则 6使用注意事项 | 7基本连接尺寸 8调节阀结构图 |
|---|

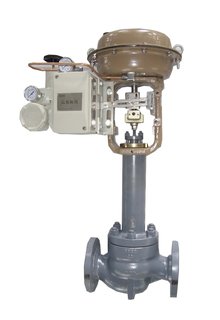

气动式调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。
通常由气动执行机构和调节阀连接安装调试后形成的组合仪表。
气动调节阀
根据阀门动作方式可基本分为:直行程和角行程两种方式。
折叠编辑本段用途及特点A、气动调节阀的用途与特点用途 是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。
B、特点:是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。
C、气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
D、气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
控制简单、反应快速、且本质安全，不需另外再采取防爆措施。气动调节阀是以压缩空气为动力，实现开关量或比例式调节，源以气缸为执行器，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
折叠编辑本段安装原则(1)气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。安装时，要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30~+ 60)，相对湿度不大于95%。
(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。
折叠编辑本段使用注意事项1、 本阀应存放在干燥的室内，通路两端必须堵塞。不准堆置存放
2、 长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、 本阀应安装在水平管道上，必修垂直安装。阀杆向上。
4、 必修按图示箭头所指示介质流动方向进行安装。
折叠编辑本段基本连接尺寸| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 额定流量系数Kv | 单座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
