| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 规格 | DN15-50 |
| 结构形式 | 弹簧式 |
| 连接形式 | 螺纹 |
| 适用介质 | 水 |
| 阀瓣开启高度 | 全启式安全阀 |
| 类型(通道位置) | 二通式 |
| 品牌 | FY飞运 |
| 型号 | A27H-16C带扳手外螺纹安全阀 |
| 加工定制 | 是 |
飞运阀门制造（上海）有限公司供应A27H-16C带扳手外螺纹安全阀

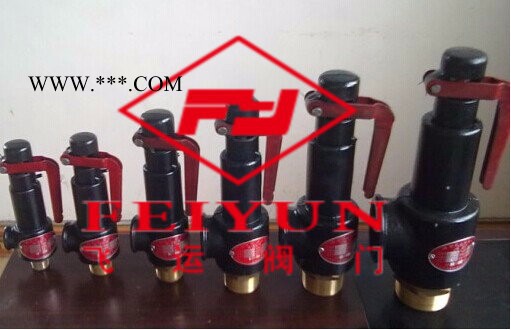

上海FY飞运A27H-16C, A27H-10C弹簧式安全阀
【概述】
A27F、A27H、A27W、A27Y弹簧安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
【产品主要参数】
产品名称：A27F、A27H、A27W、A27Y弹簧安全阀
产品型号：A27F、A27H、A27W、A27Y
公称通径：DN10～DN600、1/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a
结构长度：JB/T2203、APl 526
阀门检验与试验：GB12242、APl 527
【整定压力分级】
公称压力 | A27F、A27H、A27W、A27Y-16/25/40/64/100整定压力(MPa) | |||||||
1.6 | >0.1-0.16 | >0.16-0.25 | >0.25-0.4 | >0.4-0.6 | >0.6-0.8 | >0.8-1.0 | >1.0-1.3 | >1.3-1.6 |
2.5 | >1.3-1.6 | >1.6-2.0 | >2.0-2.5 | " | " | " | " | " |
4.0 | >1.3-1.6 | >1.6--2.0 | >2.0-2.5 | >2.5-3.2 | >3.2-4.0 | " | " | " |
6.4 | >2.5-3.2 | >3.2-4.0 | >4.0-5.0 | >5.0-6.4 | " | " | " | " |
10.0 | >3.2-4.0 | >4.0-5.0 | >5.0-6.4 | >6.4-8.0 | >8.0-10.0 | " | " | " |
16.0 | >8.0-10.0 | >10-13 | >13-16 | " | " | " | " | " |
32.0 | >13-16 | >16-19 | >19-22 | >22-25 | >25-29 | >29-32 | " | " |
【主要零件材料】
NO | 零件名 | A27F、A27H、A27W、A27Y-16/25/40/64/100 | A27F、A27H、A27W、A27Y-16/25/40/64/100 | A27F、A27H、A27W、A27Y-16/25/40/64/100 |
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8M |
2 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | 316 |
3 | 调节圈 | ZG2Cr13 | ZG1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
4 | 反冲盘 | ZG2Cr13 | ZG1Cr18Ni9Ti | 316 |
5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
7 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
8 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
9 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
10 | 扳手 | ZG200-400 | ZG200-400 | ZG200-400 |
11 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 |
12 | 保护 | ZG200-400 | ZG200-400 | 316 |
| 密封面材料 | 堆焊Co基硬质合金 | ||
【连接外形尺寸】
公称通径 | 尺寸 | |||||
do | Rc | L | L1 | G | H | |
15 | 10 | 1/2’ | 40 | 65 | 1/2’ | 135 |
20 | 15 | 3/4’ | 45 | 70 | 3/4’ | 140 |
25 | 20 | 1’ | 45 | 76 | 1’ | 155 |
32 | 25 | 11/4’ | 55 | 85 | 11/4’ | 170 |
40 | 32 | 11/2’ | 55 | 85 | 11/2’ | 310 |
50 | 40 | 2’ | 67 | 100 | 2’ | 322 |
65 | 50 | 21/2’ | 76 | 112 | 21/2’ | 344 |
80 | 65 | 3’ | 110 | 135 | 3’ | 395 |
