| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-32mm |
| 规格 | DN15,DN32,DN25,DN20 |
| 连接形式 | 内螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 球式 |
| 种类 | 浮球式 |
| 零部件及配件 | 球体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 戈德 |
| 型号 | FT14HC/FT13H |
温州戈德阀门有限公司 徐工：15869489611

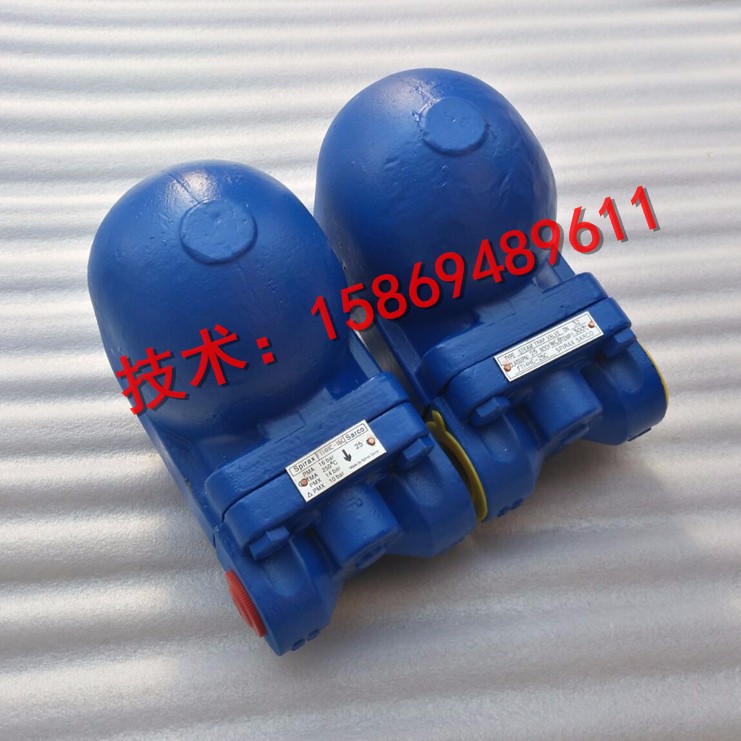

戈德碳钢螺纹连接FT14HC 杠杆浮球式蒸汽疏水阀斯派萨克杠杆浮球式蒸汽疏水阀疏水器 DN15/DN20/DN25
FT14HC杠杆浮球式疏水阀的工作原理：
蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。杠杆浮球式蒸汽疏水阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。
优点：
1、采用新型阀机构，具有优良的密封性和耐久性。
2、双平衡阀座设计，比一般的疏水阀体积小而排量大，在特大排量场合更能发挥优越性。
3、单阀座设计水平安装，可以满足高背压，低排量蒸汽管线。
4、内装空气自动排放阀，可防止空气气堵和蒸汽汽锁。
5、全部部件安装在阀盖上，阀无需从配管上卸下**可维修保养，简单方便。
技术参数：
| 壳体压力等级 | 负荷泄漏率等级 | 使用介质等级 | 壳体材质 | 允许背压率级 | **大工作压差级 |
| 1.6~4.0Mpa | ≈0% | 蒸汽、凝结水 | WCB/CF8/CF8M | ≥90% | 4.0MPa |
| 节能效果 | **小过冷度等级 | 排水方式 | **高允许温度 | 排空气装置 | 压力变化范围 |
| ** | 0℃ | 连续排水 | 420℃ | 自动 | 适应 |
主要连接尺寸：
