材质	铸铁
公称通径	DN25-300
连接形式	法兰
品牌	江苏美科阀门
型号	ZRHF

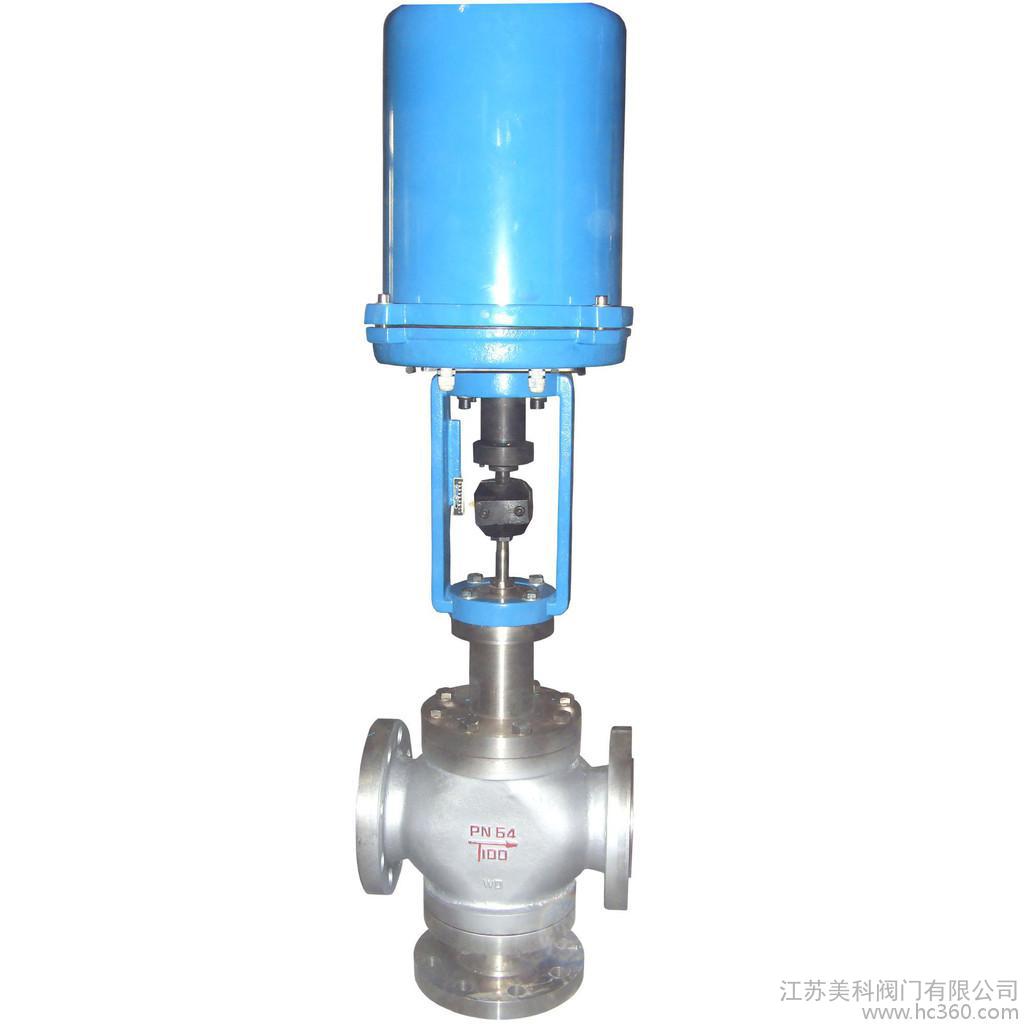

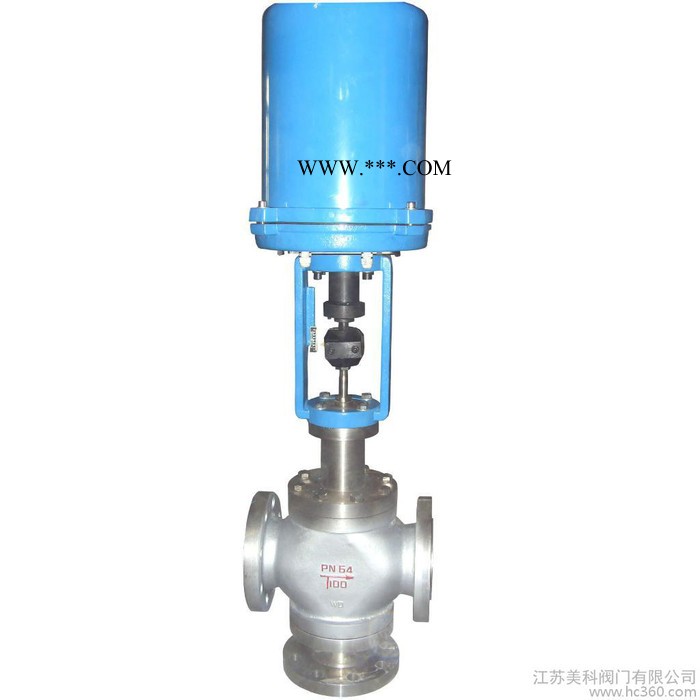

ZRHF电动三通调节阀介绍

ZRHF（H）型电动三通调节阀有合流与分流两种作用办法，在某些场合可以代替两个二通阀和一个三通阀接纳而得到广泛运用。完成对压力、流量、温度、液位等参数的调度，阀芯规划选用圆筒薄壁窗口，并选用阀芯周围面导向，稳定性好、不易发作颤动、噪声低、容许运用压差大，连线简略等特征。公称通径和压差较小时，合流阀可用于分流场合，可交流运用，但公称通径大于DN100和压差较大的分流场合，不能交流运用。

标准标准 阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
联接办法：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖方法：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆

类型编制

Z	执行机构	H	规划方法	-公称压力	阀体质料	公称通径
Z系列调度阀	R:电动3810L执行机构  D:电动PSL执行机构	H直行程	F:三通分流调节阀  H:三通合流调节阀  F(H)G:散热型三通分(合)流调节阀  F(H)V:波纹管型三通分(合)流调节阀  F(H)D:低温型三通分(合)流调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=格外质料	DN25= DN25 NPS1〞= NPS 1〞
如：电动三通分流调节阀，散热型，压力PN16，阀体材料为WCB，公称通径DN50，类型为：ZRHFG-16C DN50

功用

流量特性		直线、等百分比
可调规划		30:1
额定CV值		等百分比直线CV8.5~1280
容许泄露量		硬密封:IV级（0.01% 阀额定容量）
功用目标		气动	电动
	底子过失%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始结束差错%	±2.5	±2.5
	额定行程差错%	≤2.5	≤2.5

选用参数表

阀座直径（mm）		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数CV		8.5	13	21	34	53	85	135	210	340	535	800	1280
公称通径	行程	可选流量系数Cv（★标准型 ●举荐）
DN25	16 mm	★
DN32	25 mm		★
DN40			●	★
DN50			●	●	★
DN65	40mm					★
DN80						●	★
DN100						●	●	★
DN125	60mm								★
DN150									●	★
DN200									●	●	★
DN250	100mm									●	●	★
DN300											●	●	★
电动执行机构		金属密封最大容许压差（MPa）
类型	推力（N）
3810L-08	800	1.52
3810L-20	2000	3.05	1.86	1.19	0.76
3810L-30	3000		2.79	1.79	1.14
3810L-50	5000		4.66	2.98	1.91	1.13	0.6	0.47
3810L-65	6500					1.35	0.8	0.57	0.39	0.26	0.16
3810L-99	10000								0.61	0.42	0.20	0.17	0.11
3810L-160	16000								0.97	0.67	0.35	0.27	0.18

注：如需具体的布局尺度和内件资料等，请供给具体的技术参数致电江苏美科阀门有限公司。
